Cabluri electrice

Cablul electric este un ansamblu de conductoare izolate destinat transportului energiei electrice între sursa de alimentare și circuitele sau echipamentele conectate. Selecția ETBM cuprinde cabluri de energie armate și nearmate, cabluri cu înveliș din cauciuc și conductori pentru instalații fixe și legături electrice. Familiile pentru date, semnalizare și televiziune completează lucrările de cablare, dar au destinații distincte de alimentarea electrică.

Cum alegi un cablu electric pentru lucrarea ta

Tipul traseului restrânge prima dată alegerea: o instalație fixă, o alimentare îngropată și o legătură mobilă cer construcții diferite. După această decizie, numărul de conductoare și secțiunea trebuie să corespundă circuitului. Poți începe cu cablurile și conductorii electrici pentru alimentare și continua spre familia potrivită mediului de utilizare.

• Pentru alimentări fixe: cabluri de energie și conductori destinați instalațiilor care rămân în poziția de montaj.
• Pentru trasee îngropate: cabluri cu utilizare subterană declarată și protecție mecanică potrivită traseului.
• Pentru echipamente mobile: cabluri a căror construcție permite utilizarea mobilă, nu doar îndoirea în timpul instalării.
• Pentru comunicații și automatizări: cabluri de date, coaxiale sau de control, selectate după semnalul transmis și echipamentele conectate.

O comandă precisă păstrează împreună simbolul cablului, materialul conductorului, configurația și lungimea necesară. Denumirea comercială „cablu curent” descrie nevoia de alimentare, dar pentru lucrare contează familia concretă: CYY-F, CYABY-F, H07RN-F sau conductorii FY și MYF, după aplicație.

Alimentări fixe și legături în tabloul electric

Cablurile CYY-F și conductorii FY sau MYF acoperă nevoi diferite în instalația electrică. Un cablu cu mai multe conductoare reunește circuitul într-un singur ansamblu. Un conductor izolat individual permite realizarea unei legături distincte în sistemul de cablare al instalației.

Cablu electric nearmat pentru traseul fix

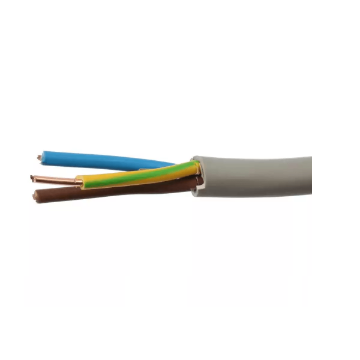

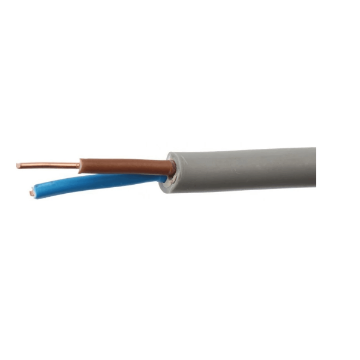

Familia CYY-F din selecția de cabluri electrice nearmate include variante cu configurații diferite pentru alimentare. De exemplu, CYY-F 3x4 are trei conductoare din cupru de 4mm² fiecare și construcție rigidă. Pentru această variantă, utilizarea este fixă; nu o selectezi pentru o legătură care se deplasează repetat împreună cu echipamentul.

Lipsa armăturii nu descrie secțiunea sau sarcina electrică. Ea arată că ansamblul nu include protecția mecanică suplimentară a unei armături metalice. Necesitatea acestei protecții pornește de la traseu, în timp ce dimensionarea electrică pornește de la consumator și condițiile de pozare.

Conductori rigizi și flexibili pentru legături distincte

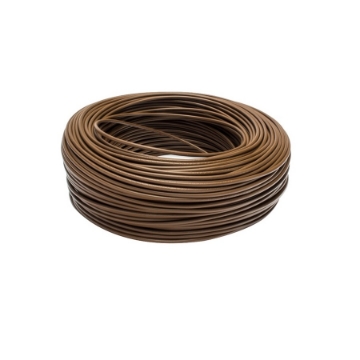

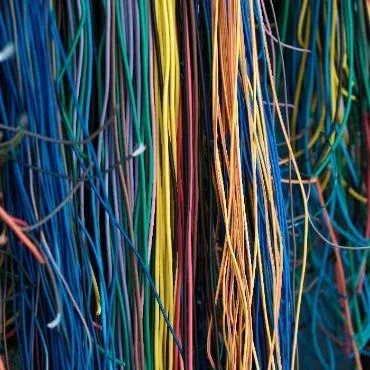

Conductorii rigizi FY sunt disponibili în secțiuni și culori diferite pentru cablare fixă. Conductorii flexibili MYF au construcție multifilară și sunt potriviți pentru legături care cer flexibilitate la poziționare. În tablouri și dulapuri electrice, această diferență influențează modul în care conductorul poate fi adus la punctul de conectare.

Terminalul trebuie să accepte atât secțiunea, cât și tipul conductorului. Flexibilitatea unui MYF nu îl transformă într-un cablu complet pentru alimentarea unui aparat mobil: conductorul individual și cablul cu mai multe conductoare au construcții și roluri diferite.

Cablu electric subteran pentru alimentarea prin pământ

Cablurile CYABY-F cu utilizare îngropată declarată sunt o opțiune pentru trasee fixe care necesită protecție mecanică suplimentară. Armătura metalică protejează ansamblul pe traseu, iar conductoarele transportă energia. În selecția de cabluri electrice armate sunt prezente configurații precum CYABY-F 3x2.5 și 5x6, fiecare cu numărul și secțiunea conductorilor corespunzătoare.

Pentru alimentarea unei zone aflate la distanță de punctul de distribuție, lungimea traseului contează alături de sarcină. Armătura răspunde cerinței mecanice, fără să mărească secțiunea conductorilor sau să elimine căderea de tensiune. Alegerea unui cablu electric subteran unește aceste două cerințe: construcția potrivită pentru traseu și dimensionarea circuitului de alimentare.

Montajul direct în pământ și montajul printr-un tub îngropat sunt condiții diferite. Destinația produsului trebuie să acopere modul concret de pozare, inclusiv mediul în care va rămâne cablul. O mențiune generală de utilizare la exterior nu confirmă singură posibilitatea îngropării directe.

Cablu electric exterior pentru trasee fixe sau echipamente mobile

Pentru exterior, alegerea depinde de expunere și de felul în care funcționează echipamentul. Un traseu fix pe o construcție, un segment îngropat și alimentarea unei unelte mobile nu au aceleași solicitări. Rezistența la radiații UV, umezeală sau contact cu uleiuri se confirmă pentru familia și varianta folosită, fără a deduce aceste proprietăți numai din culoarea mantalei.

Cablurile H07RN-F din familia de cabluri cu înveliș din cauciuc sunt destinate inclusiv aplicațiilor mobile în medii solicitante. Varianta H07RN-F 3x2.5 are conductoare flexibile din cupru și manta cauciucată, cu utilizare industrială și exterioară declarată. Pentru echipamente care se deplasează, construcția destinată mobilității este un criteriu de selecție înaintea secțiunii.

Aceeași familie de produse include cabluri de sudură H01N2-D, care au o destinație specifică echipamentelor de sudare. Pentru trasee supraterane între puncte de susținere, consultă familia separată de cabluri electrice aeriene; un cablu destinat exteriorului nu devine automat cablu pentru orice montaj suspendat.

Repere rapide pentru familia potrivită

Pornește de la funcția circuitului și continuă cu cerința care schimbă construcția cablului. Variantele de mai jos răspund unor lucrări distincte.

Secțiunea și lungimea pentru un circuit dimensionat corect

Secțiunea se stabilește prin evaluarea curentului de utilizare, a modului de pozare și a căderii de tensiune. Temperatura mediului și apropierea de alte circuite pot modifica valoarea curentului admisibil. De aceea, o secțiune întâlnită frecvent la un tip de consumator nu este o recomandare universală pentru orice traseu.

Cuprul și aluminiul au proprietăți electrice diferite. Aceeași secțiune numerică nu face două alimentări echivalente, iar accesoriile de conectare trebuie să accepte materialul conductorului. Pentru comandă, materialul se păstrează alături de simbol și configurație, nu se elimină din specificația lucrării.

Lungimea necesară cuprinde parcursul real, schimbările de direcție și porțiunile pentru conectare. Prețul pe metru și ambalarea sunt informații separate: unele produse se comercializează la metru, altele la multiplu sau colac. Cantitatea și lungimea continuă necesară se stabilesc înaintea comenzii, în special când traseul cere un segment fără întrerupere.

Date, semnalizare și accesorii pentru completarea cablării

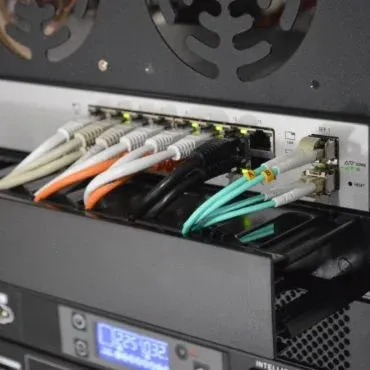

Pentru comunicații, cablurile pentru curenți slabi includ familii care transportă semnale, fără a prelua rolul cablului de energie. Cablurile de date și telefon acoperă legături de comunicații, iar cablurile audio-video și coaxiale răspund conexiunilor de semnal dedicate. Selecția include cabluri U/UTP Schrack și coaxiale DIGI-SAT.

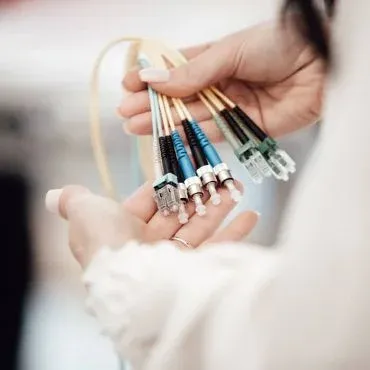

Cablurile de control și semnalizare se aleg după sistemul conectat. Pentru instalațiile de incendiu, destinația și cerințele de funcționare ale circuitului trebuie să fie acoperite de cablul și sistemul de instalare prevăzute, fără a considera orice cablu de semnalizare potrivit acestui rol.

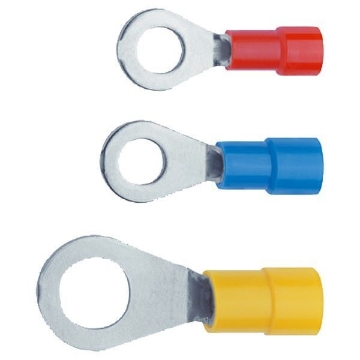

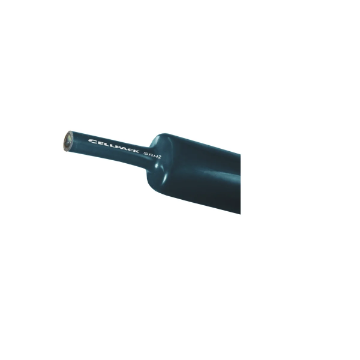

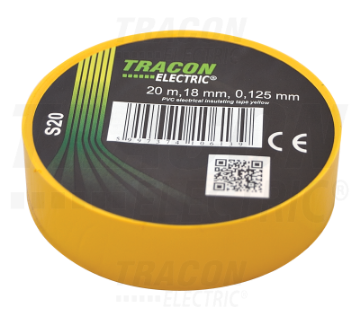

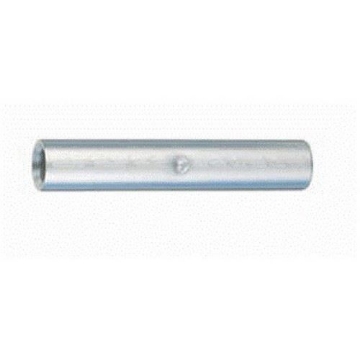

Prin conectica și accesoriile pentru cabluri completezi punctele de conectare și izolarea locală. Tuburile termocontractabile Cellpack SR1F au raport de contractare 2:1 și nu conțin adeziv. Clemele OBO Bettermann se aleg după secțiunea acceptată: modelul 2054458 are domeniul 0.2–2.5mm², astfel încât nu este potrivit pentru un conductor de 4mm².

Erori frecvente la alegerea unui cablu electric

O specificație incompletă poate conduce la un produs care se potrivește ca dimensiune, dar nu ca destinație. Evită următoarele confuzii înainte de comandă.

Alegerea unui cablu electric doar după prețul pe metru

Prețul nu confirmă tipul traseului, materialul sau utilizarea permisă. Două produse cu prețuri apropiate pot fi destinate energiei și transmisiei de date. Identifică mai întâi familia pentru funcția circuitului.

Confundarea secțiunii cu diametrul exterior

Valoarea în mm² descrie conductorul; valoarea în mm descrie o dimensiune. Presetupele alese după secțiune pot să nu se potrivească ansamblului. Pentru prindere contează diametrul exterior.

Înlocuirea configurației cerute cu una aparent apropiată

3x4 și 4x4 nu au același număr de conductoare. Ignorarea primei cifre poate lăsa schema fără legăturile necesare. Configurația se citește integral, nu numai după secțiune.

Folosirea unui cablu rigid într-o legătură mobilă

Poziționarea la montaj și îndoirea repetată în exploatare sunt solicitări diferite. Pentru un echipament mobil, cablul trebuie să aibă utilizarea mobilă declarată; rigiditatea nu se evaluează doar prin posibilitatea de a îndoi cablul manual.

Considerarea utilizării la exterior drept permisiune pentru îngropare

Expunerea în aer și contactul cu solul nu descriu același mediu. Un cablu electric exterior trebuie să aibă și destinația subterană confirmată pentru a fi selectat la un traseu îngropat.

Întrebări frecvente despre cablu electric

Răspunsurile de mai jos clarifică întrebări care apar la pregătirea unei lucrări și la stabilirea cantității.

Ce cablu electric aleg pentru o alimentare monofazată?

Un cablu electric pentru alimentare monofazată se alege după schema circuitului, inclusiv necesarul de fază, neutru și conductor de protecție. O configurație cu trei conductoare nu confirmă singură identificarea galben-verde; funcțiile și secțiunea trebuie să corespundă instalației.

Un cablu de curent mai gros elimină căderea de tensiune?

Un cablu de curent cu secțiune mai mare poate reduce căderea de tensiune, dar nu o elimină. Rezultatul depinde și de lungimea traseului și de curentul transportat. Dimensionarea urmărește o valoare admisă pentru circuit, nu absența oricărei pierderi.

Cablu electric subteran înseamnă obligatoriu cablu armat?

Un cablu electric subteran se identifică prin destinația de pozare, iar armătura descrie protecția mecanică. Cele două noțiuni nu sunt identice. CYABY-F cu utilizare îngropată declarată răspunde situațiilor care cer și protecție mecanică suplimentară.

Pot folosi orice cablu electric exterior în contact permanent cu apa?

Un cablu electric exterior nu este automat destinat imersiei sau contactului permanent cu apa. Umezeala, stropirea și imersia sunt condiții distincte, iar utilizarea concretă trebuie să fie declarată pentru produs.

Prețul pe metru permite comandarea oricărei lungimi?

Prețul pe metru al unui cablu arată baza de calcul, fără să stabilească automat cantitatea minimă sau ambalarea. Produsul poate avea multiplu de comandă ori vânzare la colac. Lungimea continuă a segmentului este o cerință separată de cantitatea totală.
