Canal cablu pvc

Canal cablu PVC este o soluție practică pentru organizarea, mascarea și protejarea cablurilor în instalații aparente. Profilele pot fi montate pe pereți, tavane sau alte suprafețe compatibile și permit realizarea unor trasee ordonate pentru cabluri electrice, de date sau semnal, dacă dimensiunea și construcția produsului sunt potrivite aplicației.

Alegerea corectă nu pornește doar de la lungimea traseului. Secțiunea canalului, numărul și diametrul cablurilor, sistemul de fixare, accesul ulterior la conductoare și eventualele schimbări de direcție influențează direct instalația. Pentru trasee mici există modele compacte și autoadezive, iar pentru pachete mai mari sunt disponibile profile cu secțiuni de până la 120x60mm în sortimentul actual.

Ce este un canal cablu PVC

Canal cablu PVC este un profil utilizat pentru conducerea și organizarea cablurilor pe un traseu aparent. În configurațiile uzuale, corpul canalului se fixează pe suprafața de montaj, cablurile sunt așezate în interior, iar capacul detașabil închide traseul și permite accesul ulterior.

Acest format este util atunci când cablurile nu sunt introduse în perete sau când instalația trebuie modificată mai ușor în viitor. Față de un cablu lăsat liber pe perete, canalul ajută la menținerea unui traseu ordonat și reduce expunerea directă a conductoarelor la solicitări accidentale.

Pentru alegerea dintre PVC și alte sisteme de pozare, poți porni și din categoria generală Canal cablu, unde intenția este mai largă și include și soluții diferite de canalul PVC.

Ce dimensiune de canal cablu PVC alegi

Dimensiunea este criteriul comercial și tehnic care schimbă cel mai mult alegerea unui canal cablu PVC. Profilul trebuie să ofere spațiu suficient pentru cablurile planificate fără ca acestea să fie forțate sau comprimate în interior.

În sortimentul actual există atât profile compacte, precum 12x12mm, 15x10mm, 16x16mm și 20x10mm, cât și dimensiuni considerabil mai mari: 40x40mm, 60x40mm, 60x60mm, 80x40mm, 80x60mm, 100x40mm, 100x60mm și 120x60mm.

Canal cablu PVC de dimensiuni mici

Canal cablu PVC de 12x12mm, 15x10mm, 16x16mm sau 20x10mm este relevant pentru trasee cu un număr redus de cabluri și pentru situații în care profilul trebuie să rămână cât mai discret. În selecția actuală există și variante cu adeziv în aceste dimensiuni.

Dimensiunea mică nu trebuie aleasă doar pentru aspect. Verifică diametrul exterior al cablului și spațiul real necesar în interior. Dacă traseul trebuie extins ulterior, un canal umplut aproape complet de la montaj poate deveni rapid insuficient.

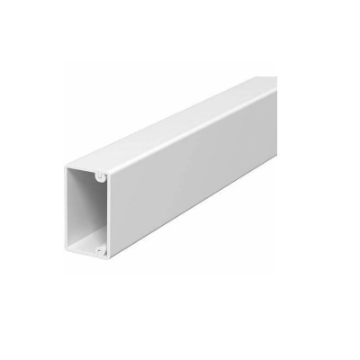

Canal cablu PVC 40x40mm și 60x40mm

Profilele de 40x40mm și 60x40mm oferă mai mult spațiu pentru gruparea cablurilor și sunt disponibile în gama actuală în bare de 2m. Creșterea lățimii permite acomodarea unui traseu mai consistent, dar capacitatea reală depinde de cablurile utilizate.

Nu calcula umplerea doar după numărul conductoarelor. Două cabluri cu secțiuni electrice apropiate pot avea diametre exterioare diferite în funcție de construcție și izolație.

Canal cablu PVC 60x60mm, 80x40mm și 80x60mm

Canal cablu PVC de 60x60mm, 80x40mm sau 80x60mm este orientat spre trasee care necesită un volum interior mai mare. Diferența dintre o secțiune mai lată și una mai adâncă poate conta în funcție de suprafața disponibilă și de modul în care cablurile trebuie așezate.

De exemplu, 80x40mm și 80x60mm au aceeași lățime nominală, dar adâncimea diferită modifică volumul disponibil. De aceea, nu este suficient să cauți doar „canal cablu 80mm”; trebuie verificată secțiunea completă.

Canal cablu PVC 100x40mm, 100x60mm și 120x60mm

Dimensiunile de 100x40mm, 100x60mm și 120x60mm sunt potrivite pentru trasee care necesită profile mai generoase. În oferta actuală există astfel de variante pentru organizarea unor grupuri mai mari de cabluri în instalații aparente.

Un profil mai mare nu trebuie ales automat „pentru siguranță”. Verifică spațiul disponibil pe perete sau tavan, dimensiunea traseului și numărul real de cabluri, deoarece o secțiune supradimensionată ocupă inutil mai mult spațiu.

Cum estimezi spațiul necesar pentru cabluri

Canal cablu PVC trebuie dimensionat după volumul cablurilor și după modul în care acestea vor fi instalate. Criteriul practic este să existe suficient spațiu pentru poziționarea cablurilor fără presare și pentru intervenții ulterioare, dacă proiectul necesită extindere.

Începe prin a identifica tipurile de cabluri și diametrul exterior al fiecăruia. Pentru trasee în care sunt utilizate cabluri și conductori electrici împreună cu cabluri de semnal sau date, verifică și cerințele instalației privind organizarea și separarea circuitelor.

Nu folosi doar suprafața geometrică exterioară a canalului pentru calcule. Dimensiunea nominală și spațiul interior util nu sunt întotdeauna identice, deoarece grosimea pereților și geometria profilului diferă de la o familie la alta.

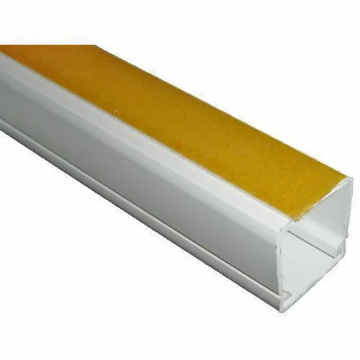

Canal cablu PVC cu adeziv

Canal cablu PVC autoadeziv este o variantă destinată unui montaj rapid pe suprafețe compatibile. În gama actuală există modele STARKE cu adeziv de 12x12mm, 15x10mm, 16x16mm și 20x10mm, comercializate la bară de 2m.

Avantajul practic este că profilul poate fi poziționat fără realizarea acelorași puncte de fixare mecanică necesare unui canal convențional. Totuși, existența adezivului nu înseamnă că orice suprafață sau orice încărcare este potrivită pentru această metodă.

Suprafața trebuie să permită aderarea produsului, iar numărul și greutatea cablurilor trebuie corelate cu modelul ales. Pentru trasee mai mari sau aplicații în care este necesară o fixare mecanică, trebuie utilizată metoda prevăzută pentru profilul respectiv.

Canal cablu cu capac detașabil

Capacul este important deoarece permite închiderea traseului după instalarea cablurilor și accesul ulterior la acestea. Multe dintre profilele PVC actuale folosesc un capac detașabil, ceea ce facilitează adăugarea sau înlocuirea cablurilor fără demontarea întregului traseu.

Accesul ulterior este unul dintre avantajele importante față de o instalație complet îngropată. Dacă instalația este destinată unui birou, unui spațiu tehnic sau unei zone unde cablurile se pot modifica în timp, acest criteriu devine mai important.

Nu deschide și închide însă un profil presupunând că toate sistemele de capac au aceeași construcție. Urmează modul de montaj și demontare specific familiei respective pentru a nu deteriora sistemul de fixare.

Canal cablu PVC pentru cabluri electrice

Canal cablu PVC poate fi utilizat pentru organizarea cablurilor electrice atunci când profilul și instalația sunt potrivite aplicației. Dimensiunea trebuie aleasă în funcție de numărul cablurilor, diametrele acestora și traseul prevăzut.

Pentru o instalație cu mai multe circuite, un profil generos poate reduce necesitatea mai multor trasee paralele. Totuși, modul în care circuitele sunt grupate sau separate trebuie stabilit în conformitate cu cerințele instalației, nu doar după spațiul disponibil în canal.

Dacă proiectul necesită alt tip de protecție sau pozare, vezi și Tuburi flexibile și rigide. Canalul și tubul au construcții și moduri de utilizare diferite și nu trebuie considerate automat substituibile.

Canal cablu PVC pentru cabluri de date și semnal

Un traseu PVC poate fi utilizat și pentru cabluri de date sau semnal atunci când produsul și instalația permit acest lucru. Pentru cabluri de date și telefon, dimensiunea trebuie aleasă astfel încât cablurile să poată fi instalate fără strivire sau curbări necorespunzătoare.

Dacă pe același traseu sunt planificate cabluri pentru funcții diferite, verifică necesitatea separării lor și existența sistemelor corespunzătoare. Faptul că toate cablurile încap fizic în aceeași secțiune nu este suficient pentru a confirma că soluția este corectă tehnic.

Canal cablu PVC sau jgheab metalic

Canal cablu PVC și jgheabul metalic rezolvă aceeași problemă generală de conducere și organizare a cablurilor, dar sunt sisteme constructive diferite. Canalul PVC este frecvent folosit pentru trasee aparente pe suprafețe, în timp ce jgheaburile metalice sunt relevante pentru alte tipuri de instalații și sarcini.

Pentru trasee tehnice unde este necesară o soluție metalică, consultă Jgheab metalic cablu. Nu decide între cele două doar pe baza lungimii traseului; materialul, suportul mecanic, mediul și configurația instalației trebuie analizate împreună.

Canal PVC sau tub pentru cabluri?

Canalul PVC permite acces direct după îndepărtarea capacului, în timp ce un tub formează o cale închisă prin care conductoarele sau cablurile sunt introduse. Această diferență modifică atât montajul, cât și modul în care instalația poate fi schimbată ulterior.

Pentru trasee aparente unde accesul repetat este util, canalul poate fi mai practic. Pentru alte tipuri de instalații, tubul flexibil sau rigid poate fi soluția prevăzută de proiect. Alegerea trebuie raportată la traseu și la cerințele instalației.

Dimensiuni uzuale din sortiment

Canal cablu PVC este disponibil într-o plajă largă de secțiuni, ceea ce permite adaptarea la trasee foarte diferite. Tabelul de mai jos sintetizează dimensiuni întâlnite în oferta actuală și rolul lor orientativ în selecție.

Aceste dimensiuni nu reprezintă o clasificare universală după numărul de cabluri. Capacitatea reală depinde de diametrul cablurilor și de geometria fiecărui profil, de aceea dimensiunea trebuie verificată pentru configurația concretă.

Culoare, material și producător

În selecția actuală apar variante albe și gri, iar producătorii disponibili includ STARKE, SCAME, OBO BETTERMANN și KOPOS. Dacă aspectul traseului este important, culoarea poate deveni un criteriu de alegere în spațiile unde profilul rămâne vizibil.

Categoria include produse și componente cu materiale declarate diferit în filtrare, inclusiv PVC, termoplastic, poliamidă sau oțel. De aceea, dacă ai nevoie strict de canal cablu PVC, verifică materialul produsului exact și nu presupune că fiecare accesoriu afișat într-o familie de sistem este realizat din același material ca profilul principal.

Cum alegi canal cablu PVC pas cu pas

Canal cablu PVC se alege eficient dacă pornești de la cablurile care trebuie instalate și proiectezi traseul complet înainte de comandă. Dimensiunea corectă și accesoriile necesare sunt mai importante decât alegerea unui profil doar după preț.

1. Identifică toate cablurile. Notează numărul și diametrul exterior al cablurilor care vor trece prin traseu.
2. Alege secțiunea. Selectează un profil care oferă spațiu suficient fără înghesuirea cablurilor.
3. Planifică extinderea. Dacă traseul va primi cabluri suplimentare, păstrează o rezervă realistă.
4. Stabilește fixarea. Alege între profil standard și variantă autoadezivă numai după verificarea suprafeței și aplicației.
5. Măsoară traseul. Calculează lungimea totală și ține cont de lungimea barelor produsului selectat.
6. Planifică schimbările de direcție. Verifică accesoriile compatibile necesare pentru configurația sistemului.
7. Confirmă materialul. Pentru această intenție, verifică explicit că profilul ales este PVC.
8. Verifică mediul de montaj. Nu presupune că orice canal PVC este potrivit pentru orice condiții de mediu.

Erori frecvente la alegerea canalului cablu PVC

Alegerea celei mai mici dimensiuni în care cablurile încap. Un traseu complet umplut este greu de organizat și dificil de extins. Alege secțiunea după diametrele reale și lasă spațiu pentru montaj și pentru dezvoltarea previzibilă a instalației.

Calcularea după numărul de cabluri, fără diametre. Cinci cabluri subțiri și cinci cabluri groase necesită volume complet diferite. Dimensiunea profilului trebuie raportată la diametrul exterior al fiecărui cablu.

Cumpărarea unei variante autoadezive fără verificarea suprafeței. Adezivul simplifică montajul numai când suprafața și încărcarea sunt compatibile. Pentru alte situații trebuie folosit sistemul de fixare prevăzut de produs și de proiect.

Confundarea canalului PVC cu jgheabul metalic. Materialul și construcția schimbă aplicația. Dacă proiectul cere o soluție metalică, alege sistemul corespunzător și nu înlocui automat jgheabul cu un profil PVC.

Planificarea doar a segmentelor drepte. Traseele reale pot avea colțuri, ramificații și terminații. Verifică dinainte componentele compatibile ale sistemului, deoarece improvizarea îmbinărilor poate compromite aspectul și montajul.

Presupunerea că toate produsele afișate au același material. Într-un sistem de canal pot exista accesorii realizate din alte materiale. Dacă cerința este PVC, confirmă materialul fiecărui produs selectat.

Întrebări frecvente despre canal cablu PVC

Ce este un canal cablu PVC?

Canal cablu PVC este un profil pentru organizarea, mascarea și protejarea cablurilor pe trasee aparente. În configurațiile uzuale are corp și capac detașabil, ceea ce permite instalarea cablurilor și accesul ulterior la traseu fără demontarea întregului sistem.

Ce dimensiune de canal cablu PVC trebuie să aleg?

Canal cablu PVC se dimensionează după numărul și diametrul exterior al cablurilor, nu după un număr standard de conductoare. În gama actuală există profile de la dimensiuni compacte precum 12x12mm până la secțiuni mari precum 120x60mm, iar alegerea trebuie să lase spațiu suficient pentru montaj.

Este bun canalul cablu PVC cu adeziv?

Canal cablu PVC cu adeziv este util pentru trasee compacte atunci când suprafața și aplicația permit fixarea autoadezivă. Variantele actuale includ dimensiuni precum 12x12mm, 15x10mm, 16x16mm și 20x10mm. Pentru trasee mai încărcate poate fi necesară o altă metodă de fixare.

Pot monta cabluri de date într-un canal cablu PVC?

Canal cablu PVC poate fi utilizat pentru cabluri de date dacă dimensiunea, traseul și cerințele instalației permit acest lucru. Verifică diametrul și raza de curbură a cablurilor și, dacă pe traseu există și circuite electrice, respectă cerințele aplicabile privind organizarea și separarea acestora.

Care este diferența dintre canal cablu PVC și jgheab metalic?

Canal cablu PVC și jgheabul metalic sunt sisteme diferite pentru conducerea și organizarea cablurilor. Canalul PVC este frecvent utilizat pentru trasee aparente cu profil închis și capac, în timp ce jgheabul metalic răspunde altor configurații și cerințe mecanice. Alegerea depinde de instalația proiectată.
