Cum alegi clemele Wago după conductor, secțiune și numărul de conexiuni?

Clemele Wago sunt conectori electrici fără șurub utilizați pentru realizarea legăturilor între conductori. Alegerea modelului nu se face doar după numărul de intrări: trebuie verificate tipul conductorului, secțiunea acceptată, numărul de conductori și mecanismul de conectare. Gama include modele Wago 221 și 222 cu pârghie, precum și cleme Wago 2273 cu tehnologie PUSH WIRE pentru conductori unifilari.

Pentru o conexiune corectă, clema trebuie să corespundă conductorului utilizat. Două modele care au același număr de puncte de conectare pot avea tehnologii și intervale de secțiune diferite. De aceea, seria și codul exact al produsului sunt la fel de importante ca numărul de conductori care trebuie conectați.

• Tipul conductorului: verifică dacă este rigid/unifilar, multifilar sau flexibil cu fire fine și dacă modelul ales acceptă acel tip.
• Secțiunea conductorului: respectă intervalul indicat pentru clema respectivă; nu alege produsul numai după aspect sau dimensiune.
• Numărul de conductori: sunt disponibile configurații diferite, inclusiv pentru 2, 3, 4, 5 sau 8 conductori, în funcție de serie.
• Tipul conexiunii: modelele cu pârghie și cele PUSH WIRE se utilizează diferit și nu sunt interschimbabile în orice situație.
• Spațiul disponibil: forma și dimensiunea conectorului contează atunci când legătura este realizată într-o doză cu mai multe conductoare.

Wago 221, 222 și 2273: care sunt diferențele importante?

Seriile Wago 221, Wago 222 și Wago 2273 nu diferă doar prin formă. Principalele diferențe sunt tehnologia de conectare, tipurile de conductori acceptate, secțiunile admise și numărul de puncte de conectare disponibile. Pentru utilizator, aceste caracteristici sunt mai importante decât alegerea unei serii doar pentru că este mai cunoscută.

Când este relevantă seria Wago 221?

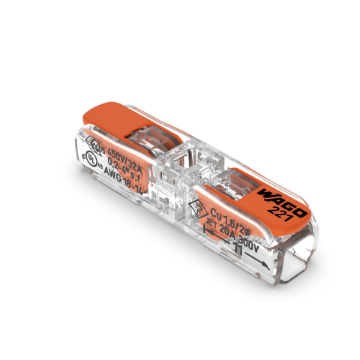

Wago 221 este o familie de conectori cu pârghie. Mecanismul permite ridicarea pârghiei, introducerea conductorului și apoi închiderea punctului de conectare. Seria 221 este concepută pentru mai multe tipuri de conductori, inclusiv conductori rigizi, multifilari și flexibili cu fire fine, limitele exacte fiind stabilite de modelul ales.

În gama de cleme Wago 221 există variante cu mai multe puncte de conectare, iar modelele trebuie diferențiate prin cod și secțiunea acceptată. Pârghia este relevantă mai ales atunci când conexiunea trebuie realizată cu un tip de conductor compatibil cu această tehnologie și când accesul individual la punctele de conectare este important.

Când este relevantă seria Wago 222?

Clemele Wago 222 utilizează, de asemenea, un mecanism cu pârghie. Modelele din această familie nu trebuie considerate exclusiv cleme pentru conductor flexibil: seria poate accepta diferite tipuri de conductori, în limitele specificate pentru produsul ales. Variantele de 2, 3 și 5 conductori permit adaptarea conexiunii la numărul de ramificații necesare.

Diferențele dintre Wago 221 și Wago 222 trebuie evaluate la nivel de produs. Chiar dacă ambele familii folosesc pârghii, dimensiunile, intervalele de secțiune și caracteristicile constructive nu trebuie presupuse identice. Verificarea codului exact elimină riscul de a transfera specificațiile unui model către altul.

Când alegi cleme Wago 2273?

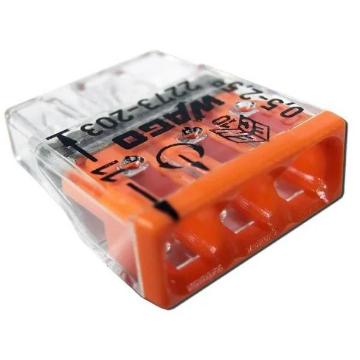

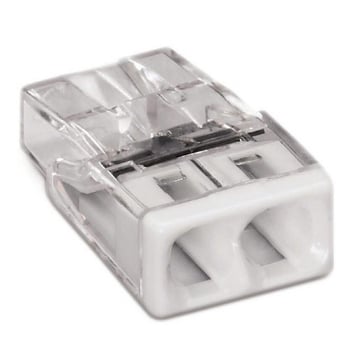

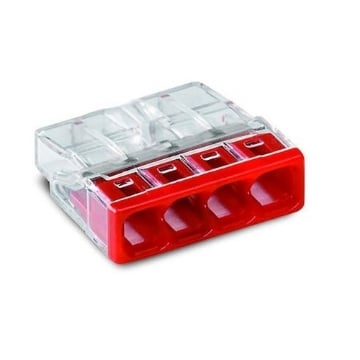

Wago 2273 este o serie de cleme PUSH WIRE destinată conductorilor rigizi/unifilari. Conductorul pregătit corespunzător se introduce direct în punctul de conectare, fără acționarea unei pârghii. Modelele 2273 sunt disponibile în mai multe configurații, astfel încât numărul de conductori poate fi adaptat conexiunii realizate.

În această familie există variante pentru 2, 3, 4, 5 și 8 conductori, cu modele pentru conductori de până la 2,5 mm². O clemă Wago 2273 nu trebuie aleasă doar pentru că are dimensiuni compacte sau numărul dorit de intrări: conductorul trebuie să fie compatibil cu tehnologia PUSH WIRE și cu secțiunea admisă de model.

Cleme Wago cu pârghie sau PUSH WIRE: ce se schimbă în practică?

Diferența principală este modul în care conductorul este introdus și fixat. La o clemă Wago cu pârghie, punctul de conectare este deschis prin acționarea mecanismului, conductorul este introdus, apoi pârghia este închisă. La o clemă PUSH WIRE din seria 2273, conductorul rigid este introdus direct în punctul de conectare.

Această diferență influențează și alegerea conductorului. Modelele cu pârghie din familiile 221 și 222 oferă compatibilitate cu mai multe tipuri de conductori, în funcție de model, în timp ce clemele 2273 sunt destinate conductorilor unifilari. Din acest motiv, întrebarea „cu pârghie sau PUSH WIRE?” trebuie rezolvată după identificarea conductorului, nu numai după preferința de montaj.

Ce cleme Wago se folosesc pentru conductori rigizi și flexibili?

Pentru conductori rigizi pot exista atât opțiuni cu pârghie, cât și modele PUSH WIRE, dacă secțiunea conductorului se încadrează în specificațiile clemei. Seria Wago 2273 este orientată explicit către conductori unifilari, în timp ce seriile cu pârghie precum Wago 221 și 222 permit conectarea mai multor tipuri de conductori în limitele indicate pentru fiecare produs.

Pentru conductori flexibili, alegerea trebuie orientată către o clemă care acceptă explicit acest tip de conductor. Modelele cu pârghie sunt relevante în acest caz, însă secțiunea admisă trebuie verificată individual. Faptul că două cleme Wago au pârghie nu înseamnă că au automat aceleași limite tehnice.

Dacă într-o conexiune trebuie utilizate tipuri diferite de conductori, verifică explicit dacă modelul selectat permite combinația respectivă. Compatibilitatea nu trebuie dedusă numai din seria produsului sau din forma conectorului.

Cum alegi numărul de conexiuni al unei cleme Wago?

Numărul de puncte de conectare trebuie să corespundă numărului de conductori care trebuie reuniți electric. Gama include modele pentru configurații diferite, de la conexiuni cu doi conductori până la cleme cu mai multe puncte. Un model cu mai multe locașuri nu înseamnă automat o clemă potrivită: toate celelalte condiții de compatibilitate trebuie respectate.

Seria Wago 2273 oferă, de exemplu, variante pentru 2, 3, 4, 5 sau 8 conductori. În seriile Wago 221 și 222 există, de asemenea, configurații diferite, astfel încât alegerea poate fi făcută după arhitectura conexiunii. Pentru o derivare cu mai multe conductoare, este util să stabilești mai întâi câte capete trebuie conectate în același punct, apoi să verifici seria și secțiunea.

De ce este importantă secțiunea conductorului?

Secțiunea conductorului este un criteriu obligatoriu de compatibilitate. Fiecare clemă este proiectată pentru un anumit interval, iar valoarea trebuie verificată pentru codul exact al produsului. Nu este suficient ca firul să poată fi introdus fizic în locașul clemei.

În sortiment există modele asociate cu secțiuni de până la 2,5 mm² în seria 2273 și modele de până la 4 mm² în familiile cu pârghie disponibile. Aceste valori nu trebuie generalizate la toate produsele Wago. Dacă aplicația implică altă secțiune, caută un model care o acceptă explicit și verifică documentația tehnică înainte de montaj.

Unde se folosesc clemele Wago?

Clemele Wago din această categorie sunt utilizate în principal pentru conexiuni și derivații între conductori în instalații electrice, inclusiv pentru legături realizate în doze. Modelul trebuie ales după caracteristicile circuitului și ale conductorilor, nu doar după denumirea generală „clemă de legătură”.

Utilizarea într-o anumită instalație nu schimbă cerințele de bază: conductorul trebuie pregătit corespunzător, secțiunea trebuie să se încadreze în intervalul acceptat, iar numărul de puncte de conectare trebuie să fie suficient. Pentru orice aplicație care impune condiții speciale de mediu, montaj sau conductor, verifică specificațiile produsului ales înainte de instalare.

Cum verifici o clemă Wago înainte de alegere?

O selecție corectă poate fi făcută printr-o verificare în câțiva pași. Ordinea contează: începe cu conductorul și abia apoi compară seriile și numărul de conexiuni.

1. Identifică tipul conductorului – rigid/unifilar, multifilar sau flexibil.
2. Verifică secțiunea – aceasta trebuie să se încadreze în intervalul admis de model.
3. Numără conductorii care trebuie reuniți în aceeași conexiune.
4. Alege tehnologia – pârghie sau PUSH WIRE, în funcție de conductor și de model.
5. Verifică seria și codul exact – 221, 222 și 2273 includ produse cu caracteristici diferite.
6. Controlează condițiile de montaj și informațiile tehnice ale produsului înainte de instalare.

Greșeli frecvente la alegerea clemelor Wago

Cele mai multe erori pot fi evitate dacă modelul este selectat după specificații, nu doar după numele seriei. O clemă care seamănă cu modelul necesar poate avea un alt interval de secțiune sau poate fi destinată unui alt tip de conductor.

• alegerea unei cleme numai după numărul de intrări;
• utilizarea unui conductor care nu este acceptat de model;
• ignorarea secțiunii minime sau maxime admise;
• presupunerea că toate clemele Wago cu pârghie au aceleași specificații;
• folosirea unei cleme PUSH WIRE pentru un conductor care nu corespunde tehnologiei respective;
• confundarea numărului de conductori cu secțiunea conductorului;
• generalizarea caracteristicilor unei serii la toate produsele Wago.

Întrebări frecvente despre clemele Wago

Care este diferența dintre clemele Wago 221 și Wago 2273?

Wago 221 utilizează un mecanism cu pârghie și poate conecta mai multe tipuri de conductori, în funcție de model. Wago 2273 folosește tehnologia PUSH WIRE și este destinată conductorilor rigizi/unifilari. Alegerea se face după tipul conductorului, secțiune și numărul de conexiuni necesare.

Pot folosi cleme Wago pentru conductori flexibili?

Da, dacă modelul ales acceptă explicit conductori flexibili. Seriile cu pârghie, precum Wago 221 și Wago 222, includ modele compatibile cu mai multe tipuri de conductori. Verifică însă întotdeauna intervalul de secțiune și datele tehnice ale codului exact înainte de utilizare.

Ce înseamnă PUSH WIRE la clemele Wago?

PUSH WIRE este o tehnologie de conectare prin care conductorul compatibil este introdus direct în punctul de conectare, fără acționarea unei pârghii. Seria Wago 2273 utilizează această tehnologie pentru conductori rigizi/unifilari, cu secțiunea acceptată stabilită pentru fiecare model.

Ce clemă Wago aleg pentru 2, 3, 5 sau 8 conductori?

Alege o clemă cu numărul necesar de puncte de conectare, dar verifică în același timp tipul și secțiunea conductorilor. Gama include configurații diferite, iar seria 2273 oferă inclusiv variante pentru 2, 3, 4, 5 și 8 conductori. Numărul de intrări nu este singurul criteriu de compatibilitate.

Pot conecta aluminiu cu o clemă Wago?

Compatibilitatea cu aluminiul depinde de seria și modelul utilizat și nu trebuie presupusă pentru orice clemă Wago. Există produse și condiții specifice pentru astfel de conexiuni. Verifică documentația tehnică a modelului și cerințele producătorului înainte de conectarea unui conductor din aluminiu.

Ce contează cel mai mult când compari clemele Wago?

Cea mai bună clemă Wago este modelul compatibil cu conductorul și conexiunea pe care trebuie să o realizezi. Seria 221 oferă soluții cu pârghie pentru mai multe tipuri de conductori, seria 222 utilizează tot un mecanism cu pârghie și are propriile limite tehnice, iar seria 2273 este o soluție PUSH WIRE pentru conductori rigizi/unifilari.

Compară produsele pornind de la tipul conductorului, secțiune, numărul de conductori și tehnologia de conectare. După aceste criterii poți restrânge rapid selecția la modelele potrivite, fără să presupui că toate clemele electrice Wago sau toate variantele aceleiași serii au aceleași caracteristici.
