Dulapuri metalice

Dulapurile metalice sunt utilizate ca anvelope pentru instalarea, organizarea și protejarea componentelor electrice din tablouri de distribuție, comandă și automatizare. Modelele disponibile diferă prin dimensiuni, adâncime, grad de protecție, configurație și echipare, astfel încât alegerea corectă pornește de la aparatajul care trebuie montat și de la condițiile reale ale locului de instalare.

Pentru aplicațiile electrice, un dulap nu trebuie evaluat ca simplă cutie metalică. Spațiul interior trebuie să permită montarea componentelor, traseele de cablu și intervențiile ulterioare, iar anvelopa trebuie aleasă cu un nivel de protecție compatibil cu mediul. Sunt disponibile atât modele compacte, cât și dulapuri metalice industriale de dimensiuni mai mari, inclusiv variante SCHRACK și STARKE și construcții prevăzute cu contrapanou, în funcție de model.

Ce tipuri de dulapuri metalice sunt relevante pentru instalațiile electrice

Principala diferență este dată de configurația constructivă și de rolul pe care dulapul îl are în instalație. Unele produse sunt dulapuri metalice cu contrapanou pentru montarea echipamentelor, altele sunt tablouri metalice compacte, iar anumite variante sunt configurate modular pentru aparataj.

Un dulap cu contrapanou oferă o suprafață destinată fixării componentelor compatibile cu proiectul, în timp ce un cofret modular urmărește o organizare diferită, bazată pe numărul de module prevăzut. De aceea, denumiri precum „dulap metalic”, „tablou metalic” și „cofret modular” nu trebuie tratate automat ca echivalente atunci când se stabilește echiparea.

Pentru o selecție concentrată pe construcția tabloului poți consulta și tablourile metalice. Dacă proiectul include mai multe tipuri de anvelope și aparataj, pagina de tablouri electrice oferă contextul comercial mai larg.

Dimensiunile dulapului și spațiul necesar pentru aparataj

Dimensiunile sunt printre cele mai importante criterii de selecție, deoarece trebuie corelate cu numărul, forma și gabaritul componentelor care urmează să fie instalate. Sortimentul include variante compacte și modele care ajung la dimensiuni semnificativ mai mari, ceea ce permite configurarea unor tablouri electrice cu niveluri diferite de complexitate.

Lățimea și înălțimea stabilesc suprafața disponibilă

Lățimea și înălțimea influențează direct suprafața pe care poate fi organizată echiparea interioară. Un proiect cu puține componente poate utiliza o anvelopă compactă, în timp ce distribuția pe mai multe zone funcționale poate necesita un dulap mai mare pentru a evita o dispunere excesiv de aglomerată.

Nu este recomandat ca dimensiunea să fie stabilită numai după aparatajul existent în momentul achiziției. Trebuie luate în calcul poziționarea componentelor, traseele conductoarelor și spațiul necesar pentru montaj și intervenții, în limitele documentației tehnice aplicabile proiectului.

Adâncimea poate schimba alegerea

Adâncimea este ușor de omis atunci când două dulapuri au aceeași lățime și înălțime. În practică, aparatajul cu gabarit mai mare, elementele montate pe contrapanou și traseele de cabluri pot necesita mai mult spațiu între placa de montaj și ușă.

De exemplu, în gama comercială există dulapuri cu aceeași ordine de mărime a dimensiunilor frontale, dar cu adâncimi diferite. Prin urmare, alegerea după formula „încape pe perete” nu este suficientă; trebuie verificat și volumul util necesar configurației electrice.

Gradul de protecție și mediul de instalare

Dulapurile metalice trebuie alese și după condițiile de mediu în care vor funcționa. Modelele disponibile nu au același grad de protecție: în sortiment apar variante IP30, IP40 și IP65, în funcție de produs și construcție.

Gradul IP exprimă nivelul de protecție al anvelopei față de pătrunderea corpurilor solide și a apei conform clasificării aplicabile produsului. O valoare IP mai ridicată nu înseamnă automat că dulapul este alegerea corectă pentru orice aplicație; trebuie verificat mediul, cerința instalației și specificația exactă a modelului.

Când devine relevant un dulap IP65

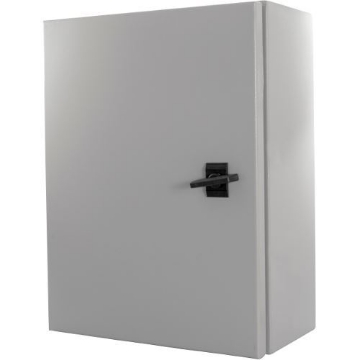

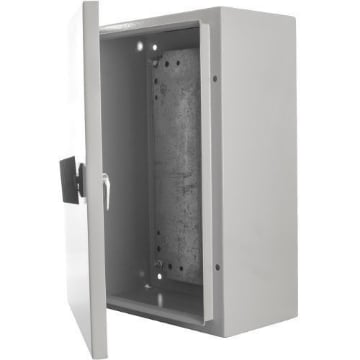

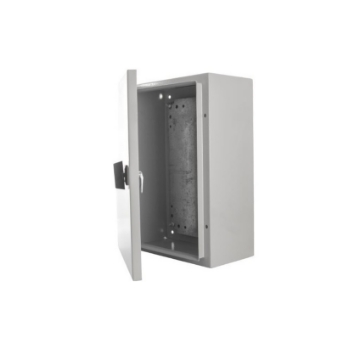

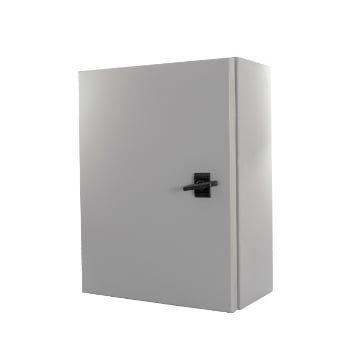

Un model IP65 poate fi necesar atunci când proiectul cere un nivel superior de protecție față de praf și apă comparativ cu anvelopele destinate unor condiții mai puțin solicitante. Sortimentul include mai multe dulapuri și tablouri metalice IP65, inclusiv variante STARKE și SCHRACK în dimensiuni diferite.

Gradul IP nu trebuie însă izolat de ceilalți parametri. Dimensiunile, sistemul de montaj, contrapanoul și compatibilitatea cu echiparea proiectată rămân la fel de importante. Înainte de comandă, verifică specificația individuală a produsului și cerințele instalației.

Dulapuri metalice industriale pentru distribuție și automatizare

Dulapurile metalice industriale sunt relevante atunci când aparatajul de comandă, protecție sau distribuție necesită o anvelopă robustă și suficient spațiu pentru organizare. Gama disponibilă include dimensiuni de la carcase compacte până la tablouri cu lățime și înălțime semnificativ mai mari.

Într-o instalație industrială, creșterea dimensiunilor nu este un beneficiu în sine. Un dulap prea mic poate limita organizarea și accesul, în timp ce unul supradimensionat fără justificare ocupă mai mult spațiu și poate complica integrarea în amplasament. Dimensiunea corectă rezultă din configurația tabloului și din rezerva necesară proiectului.

Pentru proiectele în care sunt necesare elemente suplimentare de montaj, plăci, sisteme de fixare sau alte componente dedicate anvelopei, verifică separat componentele și accesoriile pentru tablouri și dulapuri. Compatibilitatea trebuie confirmată pentru seria și dimensiunea folosite; nu orice accesoriu se potrivește oricărui dulap.

Contrapanoul și organizarea componentelor

Contrapanoul este un criteriu important pentru modelele în care aparatajul trebuie fixat pe o placă de montaj. Mai multe dulapuri SCHRACK din selecție sunt configurate cu contrapanou, ceea ce le diferențiază de carcasele sau cofretele care folosesc alte modalități de echipare.

Prezența contrapanoului nu stabilește singură compatibilitatea cu aparatajul. Trebuie verificate dimensiunile disponibile, poziționarea elementelor, necesarul de găurire sau fixare permis de producător și spațiul pentru cablare. Aceste aspecte trebuie tratate ca parte a proiectării tabloului, nu după achiziția anvelopei.

Montaj aplicat și integrarea în proiect

Numeroase produse din selecție sunt destinate montajului aplicat. Acest tip de instalare permite amplasarea anvelopei pe suprafața suport, dar poziția concretă și metoda de fixare trebuie stabilite în funcție de greutatea ansamblului, suport, dimensiuni și indicațiile tehnice ale produsului.

Înainte de alegerea unui dulap metalic, verifică și accesul necesar la ușă, spațiul pentru introducerea cablurilor și posibilitatea intervenției ulterioare. Un tablou care încape fizic în zona disponibilă poate deveni dificil de exploatat dacă ușa, cablarea sau accesul tehnic sunt obstrucționate.

Cum alegi dulapul metalic potrivit

Alegerea trebuie făcută în ordinea cerințelor tehnice, nu după preț sau dimensiune luate separat. Definește mai întâi ce aparataj va fi instalat și în ce mediu va funcționa ansamblul, apoi restrânge selecția după dimensiuni, protecție și configurație.

• Stabilește aparatajul care trebuie montat. Numărul și gabaritul componentelor determină necesarul minim de spațiu.
• Verifică lățimea, înălțimea și adâncimea. Toate cele trei dimensiuni contează pentru montaj și cablare.
• Alege gradul IP după mediul real. IP30, IP40 și IP65 descriu niveluri diferite de protecție și nu trebuie substituite fără verificare.
• Verifică existența contrapanoului. Dacă proiectul îl necesită, confirmă că este prevăzut pentru modelul ales.
• Controlează tipul de montaj. Un model aplicat trebuie să fie compatibil cu poziția și suportul prevăzute.
• Verifică accesoriile separat. Ușile, plăcile, suporturile și alte componente trebuie să fie compatibile cu seria sau modelul concret.

SCHRACK și STARKE în selecția de dulapuri metalice

Sortimentul include atât produse SCHRACK, cât și STARKE, însă gamele nu trebuie comparate numai după brand. La SCHRACK apar, între altele, dulapuri cu contrapanou și variante modulare, iar gama STARKE include mai multe tablouri metalice IP65 în dimensiuni succesive.

Dacă brandul este un criteriu al proiectului, poți consulta paginile SCHRACK și STARKE. La alegerea finală rămân decisive codul produsului, dimensiunile, gradul de protecție și configurația efectivă, deoarece produsele aceluiași producător pot avea caracteristici diferite.

Erori frecvente

Confundarea dulapului electric cu mobilierul metalic de depozitare. Query-ul „dulapuri metalice” poate descrie produse foarte diferite, însă selecția de aici este orientată spre anvelope, tablouri și cofrete pentru echipare electrică. Alegerea unui produs după termenul generic, fără verificarea destinației, poate conduce la o soluție incompatibilă cu instalația.

Alegerea numai după lățime și înălțime. Adâncimea influențează spațiul disponibil pentru aparataj și cabluri. Dacă este ignorată, componentele pot încăpea pe suprafața frontală, dar pot necesita mai mult volum decât oferă anvelopa aleasă.

Presupunerea că toate dulapurile metalice au același grad IP. În gamă există niveluri de protecție diferite. Selectarea unei anvelope fără raportare la mediul de instalare poate duce fie la protecție insuficientă, fie la alegerea unei configurații care nu aduce un avantaj necesar proiectului.

Presupunerea că toate modelele includ contrapanou. Configurația diferă între produse. Dacă placa de montaj este necesară pentru aparataj, aceasta trebuie confirmată în specificația modelului, nu dedusă doar din aspectul exterior al dulapului.

Cumpărarea accesoriilor doar după dimensiune aproximativă. Compatibilitatea unui accesoriu poate depinde de serie, sistemul de prindere și construcția anvelopei. Folosește codurile și documentația produselor pentru a evita alegerea unor componente care nu se pot monta corect.

Întrebări frecvente

Ce sunt dulapurile metalice pentru instalații electrice?

Dulapurile metalice pentru instalații electrice sunt anvelope folosite pentru montarea și protejarea componentelor unui tablou de distribuție, comandă sau automatizare. Configurația diferă de la model la model prin dimensiuni, grad IP, tip de montaj, contrapanou și alte elemente constructive, de aceea produsul trebuie ales după proiectul concret.

Ce dimensiune trebuie să aibă un dulap metalic electric?

Dimensiunea unui dulap metalic electric depinde de numărul și gabaritul componentelor, spațiul necesar cablării și rezerva prevăzută pentru organizarea tabloului. Verifică lățimea, înălțimea și adâncimea; alegerea numai după una sau două dintre dimensiuni poate limita montarea aparatajului.

Ce grad IP trebuie ales pentru un dulap metalic?

Gradul IP al unui dulap metalic se stabilește după condițiile de instalare și cerințele proiectului. Sortimentul cuprinde variante cu niveluri diferite de protecție, inclusiv IP30, IP40 și IP65. Nu selecta automat valoarea cea mai mare; verifică mediul, aplicația și specificația modelului.

Ce înseamnă un dulap metalic cu contrapanou?

Un dulap metalic cu contrapanou include o placă interioară destinată montării echipamentelor compatibile cu proiectul. Contrapanoul facilitează organizarea aparatajului, însă dimensiunile, pozițiile de montaj și accesoriile necesare trebuie verificate pentru fiecare model și pentru configurația electrică proiectată.

Care este diferența dintre dulap metalic și tablou metalic?

Denumirile „dulap metalic” și „tablou metalic” pot fi folosite pentru anvelope electrice cu forme și dimensiuni apropiate, dar configurația reală a produsului este mai importantă decât termenul comercial. Verifică dimensiunile, gradul IP, contrapanoul, numărul de module și tipul de montaj pentru a determina dacă produsul corespunde proiectului.
