Klauke

Klauke este un brand specializat în tehnologia conexiunilor electrice și în scule pentru sertizare, tăiere și prelucrarea cablurilor. Portofoliul producătorului include papuci și mufe pentru cupru, aluminiu și combinații Al/Cu, tuburi de capăt, conexiuni izolate și neizolate și scule pentru realizarea conexiunilor. În sortimentul disponibil sunt bine reprezentate papucii electrici din cupru și aluminiu, mufele de îmbinare, tuburile de capăt simple și duble și anumite accesorii pentru cabluri. Pentru alegere, identifică mai întâi conductorul și funcția conexiunii, apoi secțiunea, materialul și geometria produsului necesar.

Klauke pentru conexiuni electrice și cabluri

Tehnologia de conexiune este una dintre zonele centrale ale portofoliului Klauke. Producătorul separă soluțiile după materialul conductorului și tipul conexiunii: papuci și conectori tubulari din cupru, produse din nichel sau inox, papuci și mufe de compresie din aluminiu, variante Al/Cu, terminale și conectori, tuburi de capăt și alte sisteme de conectare.

Această structură este importantă pentru alegerea produsului. Un papuc pentru cupru și unul pentru aluminiu nu trebuie considerați alternative doar pentru că au aceeași secțiune nominală. În același mod, o mufă de îmbinare și un papuc cu orificiu pentru șurub îndeplinesc funcții diferite. Identificarea materialului conductorului și a tipului conexiunii trebuie să vină înaintea selecției după dimensiune.

Cum alegi produsele Klauke?

Începe cu conductorul: material, construcție și secțiune. Stabilește apoi dacă ai nevoie de o terminație cu papuc, de o îmbinare cu mufă sau de pregătirea capătului unui conductor multifilar cu tub de capăt. Pentru papuci verifică și dimensiunea orificiului de prindere. Pentru produsele destinate sertizării, consultă indicațiile Klauke privind combinația dintre materialul de conectare, sculă și matriță.

Papuci electrici Klauke din cupru

Papucii electrici Klauke din cupru sunt bine reprezentați în sortiment și acoperă mai multe secțiuni și dimensiuni de prindere. Sunt disponibile, între altele, variante L10/8MS, L16/8MS, L35/10MS, L70/10MS, L95/10MS și L240/12MS. Codurile indică variante distincte și trebuie păstrate ca reper atunci când produsul este comandat pentru o conexiune determinată.

De exemplu, L70/10MS disponibil este un papuc tubular pentru conductor din cupru de 70mm², cu orificiu M10. L240/12MS este destinat unei secțiuni de 240mm² și are orificiu M12. Faptul că ambele produse aparțin aceleiași familii Klauke nu le face interschimbabile.

Pentru o selecție concentrată pe această zonă poți continua către papuci și mufe electrice din cupru. Dacă ai deja specificația proiectului, caută produsul după secțiune și dimensiunea de prindere, nu doar după brand.

Ce înseamnă secțiunea și dimensiunea M8, M10 sau M12?

La un papuc electric, cele două dimensiuni răspund unor criterii diferite. Valoarea în mm² se referă la secțiunea conductorului pentru care este destinat produsul, în timp ce M8, M10 sau M12 identifică dimensiunea orificiului de prindere la variantele respective.

Un papuc de 35mm² M10 și unul de 70mm² M10 au aceeași dimensiune nominală a orificiului, dar sunt destinați unor secțiuni diferite de conductor. Invers, doi papuci pentru aceeași secțiune pot exista în variante cu orificii diferite. De aceea, ambele informații trebuie verificate înainte de comandă.

Papuci și mufe Klauke pentru aluminiu

Klauke produce separat papuci și mufe de compresie pentru conductoare din aluminiu. Portofoliul oficial include papuci de compresie conform DIN 46329 și variante similare, mufe conform DIN 46267-2, mufe de reducție și alte produse pentru conexiuni din aluminiu.

În sortiment sunt prezente papuci Klauke pentru aluminiu la secțiuni precum 10mm² și 50mm², precum și mufe pentru 150mm² și 240mm². Materialul conductorului trebuie identificat înainte de alegerea produsului. Nu utiliza un papuc din cupru ca substitut pentru unul destinat aluminiului doar pentru că secțiunea și dimensiunea orificiului par corespunzătoare.

Pentru această familie poți continua către papuci și mufe electrice pentru aluminiu.

Mufe Klauke pentru îmbinarea conductoarelor

Mufele Klauke sunt utilizate pentru realizarea conexiunilor între conductoare, iar portofoliul producătorului diferențiază produsele după material, construcție și standard. Sunt disponibile familii pentru cupru, aluminiu și Al/Cu, ceea ce face esențială identificarea conductorilor înainte de alegerea mufei.

Sortimentul actual include mufe din cupru pentru secțiuni precum 50mm², 70mm² și 150mm² și mufe din aluminiu pentru secțiuni precum 150mm² și 240mm². Aceste exemple arată de ce termenul generic „mufă Klauke” nu este suficient: materialul și secțiunea sunt criterii care separă produse cu destinații diferite.

Dacă urmărești mai multe tipuri de componente pentru cabluri, selecția poate continua către conectică și accesorii pentru cabluri electrice.

Tuburi de capăt Klauke pentru conductoare multifilare

Tuburile de capăt Klauke formează una dintre cele mai extinse familii disponibile. Producătorul are tuburi de capăt conform DIN 46228, inclusiv variante izolate și tuburi duble. Rolul lor este legat de pregătirea capătului conductorului multifilar înaintea conectării în terminalul compatibil.

În sortiment sunt prezente variante pentru 0.5mm², 0.75mm², 1mm², 1.5mm², 2.5mm², 4mm², 6mm², 10mm² și 16mm², precum și tuburi duble pentru configurații precum 2x2.5mm², 2x4mm² și 2x6mm². Dimensiunea trebuie corelată cu conductorul pentru care este utilizat produsul.

Un tub de capăt de 1.5mm² nu trebuie ales pentru un conductor de 2.5mm² doar pentru că produsele au aspect apropiat. În cazul variantelor duble, denumirea 2x2.5mm² sau 2x6mm² indică o configurație diferită de un tub simplu pentru aceeași secțiune individuală.

Tub de capăt simplu sau dublu?

Klauke separă în portofoliul oficial tuburile de capăt standard de variantele twin. Această diferență trebuie păstrată și la selecție. Tubul simplu este asociat unui singur conductor, în timp ce varianta dublă este construită pentru configurația specificată cu doi conductori.

Dacă lista de materiale cere 2x2.5mm², caută explicit varianta dublă corespunzătoare. Nu înlocui automat un tub dublu cu două tuburi simple sau invers; configurația conexiunii trebuie respectată conform cerințelor echipamentului și documentației aplicabile.

Klauke pentru sertizare

Klauke nu produce doar materialul de conectare. Portofoliul oficial include scule mecanice de sertizare, scule hidraulice alimentate cu acumulator, capete de sertizare, pompe și matrițe. Producătorul tratează materialul de conectare și scula de sertizare ca elemente care trebuie corelate pentru realizarea conexiunii.

Dacă ai nevoie de o sculă pentru papuci, poți consulta prese pentru papuci neizolați sau prese pentru papuci izolați. Pentru îmbinări există separat categoria de prese pentru mufe. Alegerea sculei trebuie făcută după produsul care urmează să fie sertizat și indicațiile producătorului, nu numai după intervalul de secțiuni afișat.

De ce contează combinația conductor – papuc – sculă?

Klauke își construiește sistemul de conexiune în jurul corelării dintre conductor, materialul de conectare și scula de sertizare. Acest principiu este mai important decât simpla alegere a unui papuc care pare să accepte secțiunea conductorului.

Geometria produsului și procesul de sertizare diferă între familii. Dacă trebuie realizată o conexiune pentru un papuc sau o mufă Klauke, identifică varianta exactă și verifică scula și matrița indicate de producător. Nu deduce compatibilitatea unei prese doar din materialul papucului sau dintr-o singură valoare în mm².

Conexiuni Klauke din cupru, aluminiu și Al/Cu

Portofoliul oficial Klauke separă clar soluțiile pentru Cu, Al și Al/Cu. Pentru cupru sunt disponibile papuci și conectori tubulari și produse de compresie conform DIN. Pentru aluminiu există familii dedicate de papuci și mufe de compresie, iar pentru situațiile care implică materiale diferite sunt disponibile produse Al/Cu și componente bimetalice.

Această separare previne o eroare importantă de selecție: secțiunea conductorului nu este suficientă pentru alegerea conexiunii. Un produs de 50mm² pentru aluminiu și unul de 50mm² pentru cupru trebuie tratate ca produse distincte, chiar dacă valoarea secțiunii este aceeași.

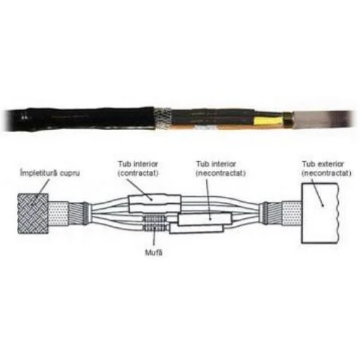

Manson Klauke pentru cablu armat de medie tensiune

Sortimentul include și produse care ies din zona conexiunilor uzuale de joasă tensiune. Mansonul Klauke SMHA4 25 150 disponibil este destinat cablurilor armate de medie tensiune de 12kV și acoperă domeniul de secțiuni 25–150mm² conform datelor produsului.

Această variantă trebuie tratată ca produs specializat și nu ca accesoriu generic pentru orice cablu. Tensiunea, construcția cablului și domeniul de secțiuni sunt criterii esențiale pentru identificare. Pentru aplicațiile de medie tensiune, selecția și realizarea conexiunii trebuie să respecte documentația tehnică aferentă produsului și proiectului.

Klauke pentru tablouri electrice și distribuție

Papucii, mufele și tuburile de capăt Klauke sunt relevante în tablouri, panouri de control și instalații de distribuție atunci când configurația electrică necesită aceste tipuri de terminații sau îmbinări. Totuși, faptul că un produs este folosit într-un tablou nu stabilește automat varianta necesară.

Pentru conductorii multifilari de secțiuni mici pot fi relevante tuburile de capăt, în timp ce conexiunile pe șurub sau pe bare pot necesita papuci dimensionați pentru conductor și punctul de prindere. Pentru îmbinarea a două conductoare se trece la familia de mufe corespunzătoare materialului și secțiunii.

Erori frecvente când alegi Klauke

Alegerea papucului numai după secțiunea conductorului

Secțiunea este esențială, dar pentru un papuc cu prindere pe șurub trebuie verificată și dimensiunea orificiului. Un produs 35mm² M10 și unul cu alt orificiu nu sunt automat echivalente.

Folosirea aceluiași tip de papuc pentru cupru și aluminiu

Klauke are familii distincte pentru Cu, Al și Al/Cu. Identifică materialul conductorului și produsul prevăzut pentru combinația respectivă.

Confundarea tubului de capăt simplu cu cel dublu

Variantele 2x2.5mm², 2x4mm² sau 2x6mm² au o configurație diferită de tuburile simple. Selectează produsul corespunzător numărului și secțiunii conductorilor.

Alegerea unei prese numai după intervalul de secțiuni

Intervalul în mm² nu confirmă singur compatibilitatea cu un papuc sau o mufă. Verifică sistemul de sertizare, scula și matrița recomandate pentru produsul Klauke utilizat.

Transferarea specificațiilor între produse Klauke apropiate

Două mufe sau doi papuci din același material pot avea secțiuni, dimensiuni și construcții diferite. Folosește codul produsului și specificațiile variantei exacte ca reper.

Întrebări frecvente despre Klauke

Ce produse are Klauke?

Klauke produce sisteme pentru conexiuni electrice și scule pentru prelucrarea cablurilor. Portofoliul include papuci și mufe din cupru și aluminiu, produse Al/Cu, tuburi de capăt, conexiuni izolate și neizolate și scule pentru sertizare, tăiere și alte operațiuni.

Cum aleg un papuc electric Klauke?

Identifică materialul și construcția conductorului, secțiunea acestuia și tipul conexiunii. Pentru papucii cu orificiu de prindere verifică și dimensiunea M8, M10, M12 sau cea specificată pentru varianta necesară.

Klauke are papuci și mufe pentru aluminiu?

Da. Portofoliul oficial include papuci și mufe de compresie dedicate aluminiului, precum și soluții Al/Cu. Aceste produse trebuie diferențiate de familiile destinate conductoarelor din cupru.

Ce tuburi de capăt Klauke sunt disponibile?

Sortimentul include tuburi de capăt simple pentru mai multe secțiuni, de la valori mici precum 0.5mm² și 0.75mm² până la variante de 10mm² și 16mm², precum și tuburi duble 2x2.5mm², 2x4mm² și 2x6mm².

Pot folosi orice presă pentru un papuc Klauke cu secțiunea corectă?

Nu trebuie presupusă compatibilitatea numai din intervalul de secțiuni. Klauke corelează materialul de conectare cu sistemul de sertizare, iar scula și matrița trebuie verificate pentru produsul concret.
