Materiale Electrice

Materialele electrice sunt componentele folosite pentru realizarea traseelor, conexiunilor, fixărilor și punctelor de alimentare dintr-o instalație electrică. Dozele, tuburile, canalul de cablu, clemele, elementele de conexiune și fixare, prizele și fișele industriale, prelungitoarele și accesoriile au roluri diferite, iar alegerea lor trebuie legată de lucrarea executată și de condițiile reale de montaj.

Înainte de alegere, stabilește ce trebuie să facă produsul: să protejeze sau să organizeze un traseu, să găzduiască o conexiune, să lege conductoare, să fixeze cabluri ori să alimenteze un consumator. După funcție vin dimensiunile, compatibilitatea, parametrii electrici și gradul de protecție, acolo unde acești parametri sunt relevanți.

Ce tipuri de materiale electrice folosești într-o instalație?

Materiale electrice diferite sunt necesare în etape diferite ale lucrării. Pentru trasee ai nevoie de produse de ghidare și protecție, pentru conexiuni de doze și conectică, iar pentru alimentare de prize, fișe, prelungitoare sau cordoane compatibile cu aplicația.

Doze și tuburi pentru trasee și conexiuni

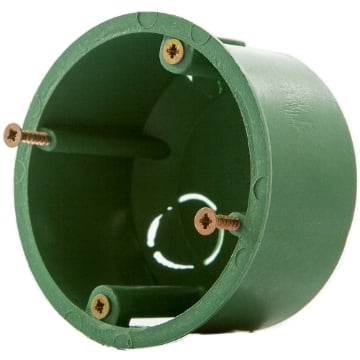

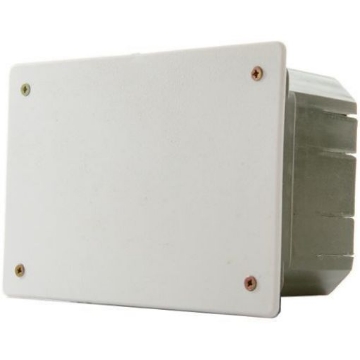

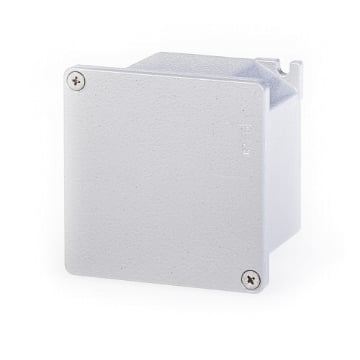

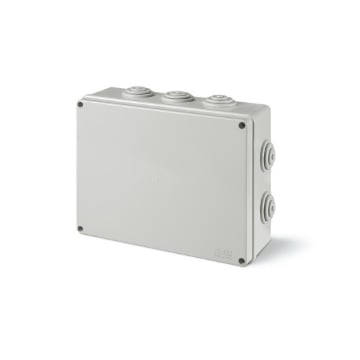

Dozele electrice sunt folosite pentru conexiuni, ramificații și puncte de montaj, în funcție de construcția modelului. Verifică tipul de montaj, dimensiunile, spațiul interior și configurația intrărilor, deoarece o doză care încape în locație poate fi totuși prea mică pentru conexiunile care trebuie realizate în interior.

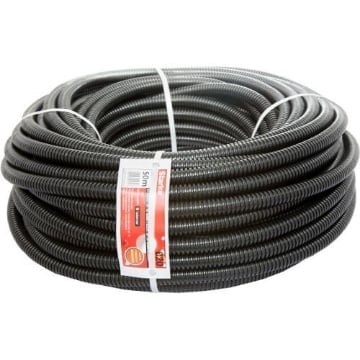

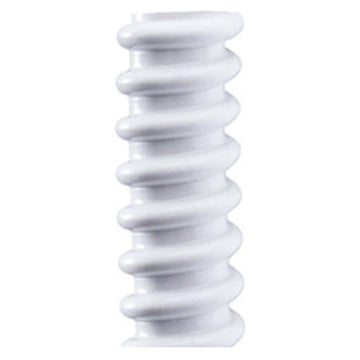

Tuburile flexibile și rigide ghidează și protejează conductoarele pe traseu. Diametrul trebuie raportat la numărul și dimensiunea conductorilor introduși, iar alegerea între flexibil și rigid depinde de geometria traseului și de modul de instalare.

Conexiune și fixare pentru conductoare și cabluri

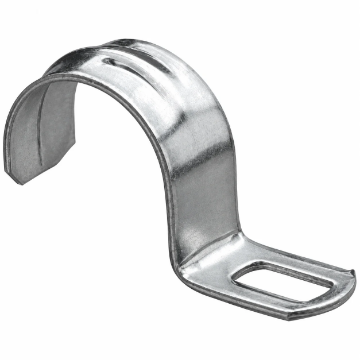

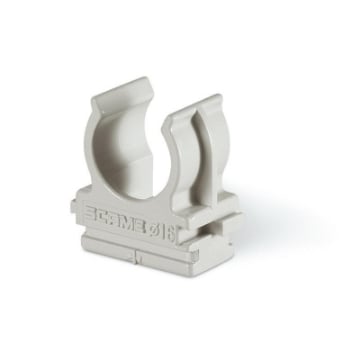

Elementele de conexiune și fixare acoperă două nevoi distincte: realizarea legăturilor electrice și prinderea componentelor pe traseu. La conectică verifică tipul și secțiunea conductorului acceptat; la fixare verifică diametrul elementului prins, suportul și modul de montaj.

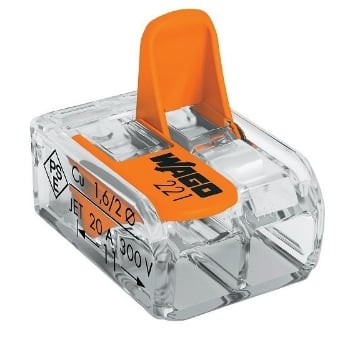

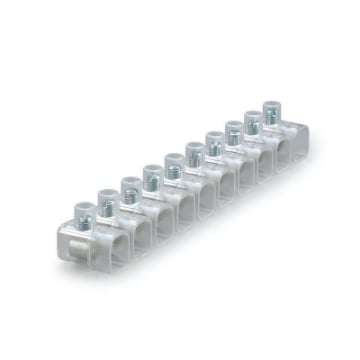

Clemele nu se aleg numai după numărul de intrări. Un model cu două, trei sau mai multe conexiuni poate accepta anumite tipuri și secțiuni de conductoare, iar aceste limite trebuie respectate pentru produsul concret.

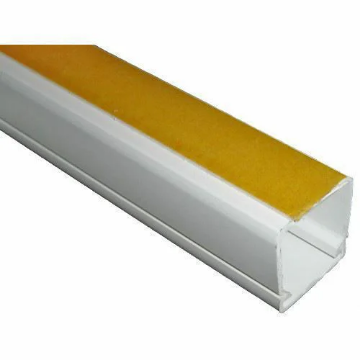

Canal cablu pentru trasee aparente

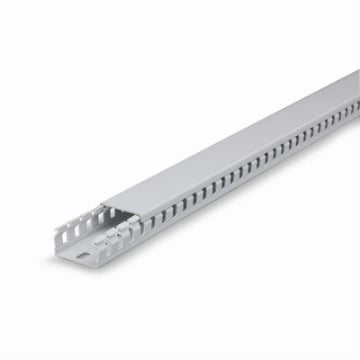

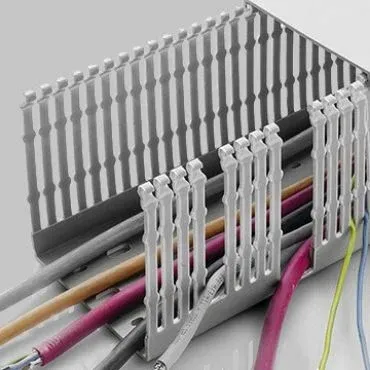

Canalul de cablu organizează cablurile pe trasee aparente și permite accesul la ele după montaj. Dimensiunea se alege după spațiul util necesar, nu doar după cota exterioară, iar colțurile, îmbinările, capacele și celelalte accesorii trebuie să fie compatibile cu sistemul folosit.

Dacă traseul include mai multe cabluri sau poate fi extins ulterior, lasă suficient spațiu pentru montaj și organizare. Un canal ales la limită poate îngreuna așezarea cablurilor și montarea capacului.

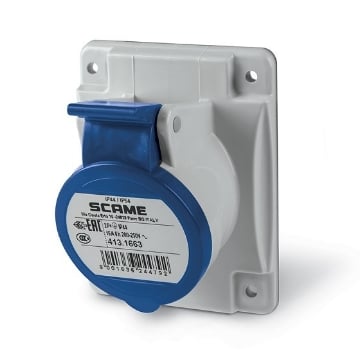

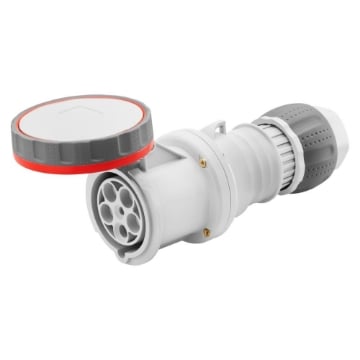

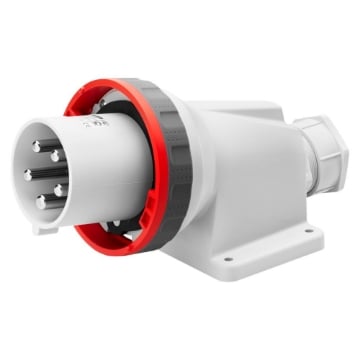

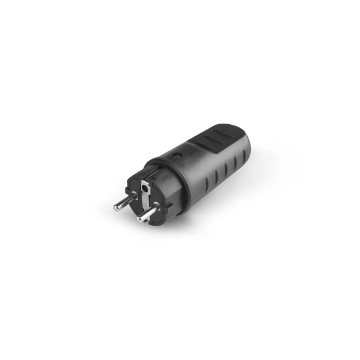

Prize, fișe industriale și alimentare mobilă

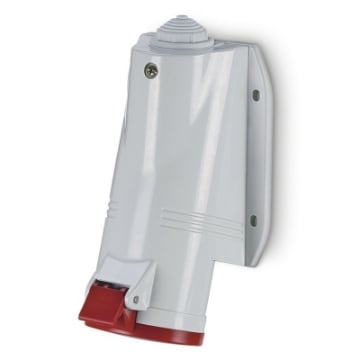

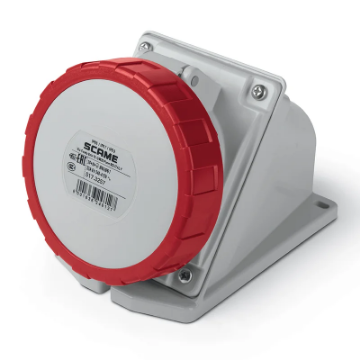

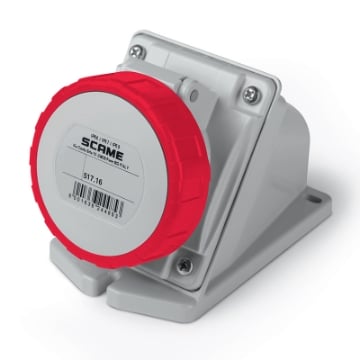

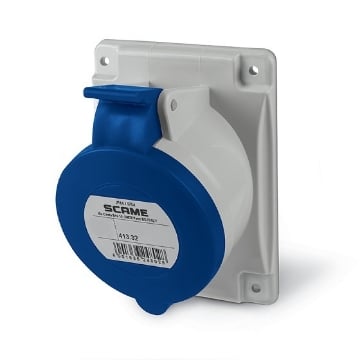

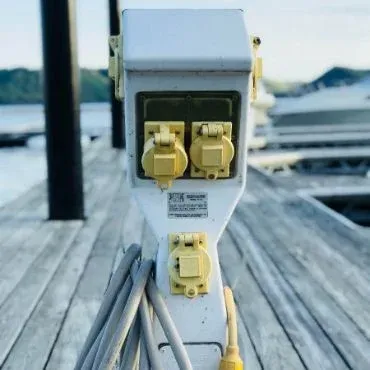

Prizele și fișele industriale se aleg împreună după tensiune, curent nominal, număr de poli, configurație și grad de protecție. Compatibilitatea electrică și mecanică trebuie confirmată pentru perechea folosită; aceeași valoare a curentului nu este suficientă pentru a considera două produse compatibile.

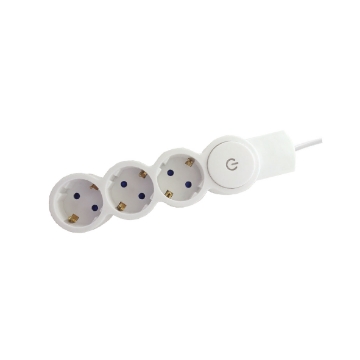

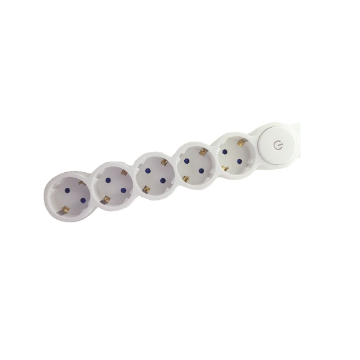

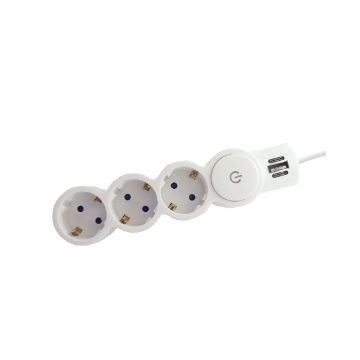

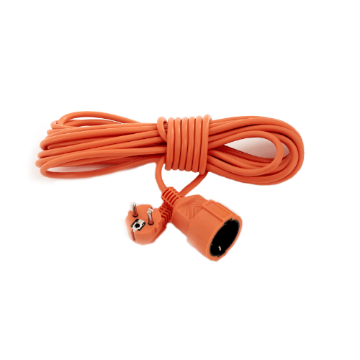

Prelungitoarele și cordoanele extind alimentarea către consumatori aflați la distanță de punctul fix. Lungimea și numărul de prize sunt utile pentru selecție, dar trebuie verificate împreună cu parametrii electrici și caracteristicile cablului.

Cum alegi materiale electrice după lucrarea executată?

Materiale electrice se aleg mai sigur dacă pornești de la succesiunea reală a lucrării: traseu, puncte de conexiune, conectică și fixare, apoi alimentare. Această ordine reduce riscul de a selecta componente care sunt corecte individual, dar nu funcționează împreună în instalația planificată.

Pentru un traseu nou

Stabilește mai întâi traseul, numărul de conductoare sau cabluri și punctele în care direcția se schimbă ori sunt necesare conexiuni. Apoi poți dimensiona tuburile sau canalul și poți stabili unde sunt necesare doze și accesorii.

La traseele ascunse, flexibilitatea și diametrul tubului influențează montajul conductoarelor. La traseele aparente, spațiul util al canalului și compatibilitatea accesoriilor influențează atât montajul, cât și accesul ulterior.

Pentru extinderea unei instalații existente

Verifică mai întâi componentele deja montate și dimensiunile lor. Dacă extinzi un sistem de canal cablu sau folosești accesorii dedicate unei serii, compatibilitatea cu piesele existente este mai importantă decât asemănarea vizuală.

Pentru conexiuni, verifică și conductoarele existente: tipul, secțiunea și numărul lor. O clemă sau un conector trebuie ales după conductorul real, nu după presupunerea că toate soluțiile din aceeași familie acceptă aceleași secțiuni.

Pentru alimentarea echipamentelor

La prize, fișe și prelungitoare, pornește de la cerințele consumatorului și ale circuitului. Tensiunea, curentul nominal și configurația trebuie să corespundă, iar pentru utilizări unde există praf sau apă trebuie verificat gradul de protecție al produsului concret.

Criterii tehnice care schimbă alegerea

Materialele electrice pot arăta asemănător, dar diferențele de dimensiune, compatibilitate sau protecție pot schimba complet aplicația. Cele mai utile filtre sunt cele care descriu relația dintre produs și instalația în care va fi folosit.

Dimensiunea și spațiul util

La doze, tuburi și canal cablu, dimensiunea trebuie înțeleasă practic. O cotă exterioară nu spune întotdeauna cât spațiu rămâne pentru conductoare, cabluri sau conexiuni, iar montajul la limită poate complica intervențiile ulterioare.

Pentru cleme și alte elemente de conectică, dimensiunea fizică este secundară față de intervalul de secțiuni acceptat. Secțiunea conductorului se verifică după specificația conectorului.

Tipul de montaj și mediul de utilizare

Produsele pentru montaj aparent, îngropat sau pentru trasee tehnice pot avea construcții și accesorii diferite. Alege după modul real de instalare și nu presupune că un produs destinat unui tip de montaj poate fi folosit identic în alt context.

Gradul IP este relevant când există cerințe de protecție la pătrunderea corpurilor solide sau a apei. Valoarea necesară depinde de poziția și condițiile de utilizare, iar nivelul de protecție trebuie verificat pentru fiecare model, nu dedus din aspect.

Compatibilitatea între produs și conductor sau cablu

Conectica trebuie corelată cu tipul conductorului, secțiunea acceptată și numărul de conexiuni. Pentru tuburi și canal cablu, compatibilitatea înseamnă suficient spațiu pentru traseu și accesorii potrivite sistemului.

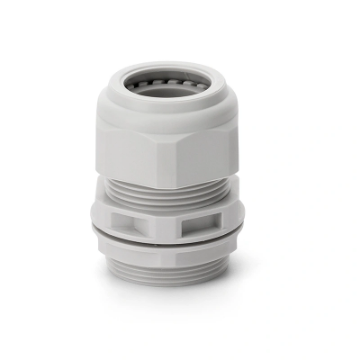

La o instalație cu mai multe familii de componente, compatibilitatea trebuie verificată la fiecare interfață: conductor-conector, cablu-presetupă, tub-doză, canal-accesoriu sau fișă-priză. O singură nepotrivire poate bloca montajul chiar dacă restul pieselor au fost selectate corect.

Parametrii electrici

Tensiunea și curentul nominal sunt decisive pentru componentele prin care se alimentează consumatori. La prize și fișe industriale se adaugă numărul de poli și configurația, iar la prelungitoare trebuie verificate și caracteristicile cablului și limitele produsului.

Ce verifici rapid înainte de alegere?

Pentru fiecare familie de materiale electrice, un filtru bun elimină întâi produsele incompatibile și lasă pentru comparație doar variantele care pot îndeplini aceeași funcție. Tabelul sintetizează criteriile care merită verificate primele pentru principalele familii de produse.

Materiale electrice pentru rezidențial, comercial și industrial

Materiale electrice se folosesc în toate aceste tipuri de proiecte, dar criteriul decisiv se schimbă în funcție de mediu și de instalație. În locuințe pot conta dimensiunile și integrarea traseului, în spații comerciale accesul la cabluri și posibilitatea de modificare, iar în aplicații industriale parametrii electrici și protecția la mediu pot deveni prioritare.

Pentru un traseu interior aparent poți urmări în primul rând organizarea și accesul la cabluri. Pentru o zonă expusă trebuie verificată protecția produsului, iar pentru alimentarea unui echipament trebuie confirmate valorile electrice și configurația conexiunii.

Nu transfera automat specificațiile dintr-un context în altul. Un produs potrivit pentru o încăpere uscată nu devine potrivit pentru o zonă expusă doar pentru că are dimensiunea necesară, iar o priză cu amperajul corect poate fi incompatibilă dacă tensiunea, numărul de poli sau configurația diferă.

Erori frecvente la alegerea materialelor electrice

Alegerea după dimensiunea exterioară. La doze și canal cablu contează spațiul util, iar la tuburi contează diametrul raportat la traseul complet. Verifică dimensiunea care influențează efectiv montajul, nu doar cota cea mai vizibilă.

Alegerea clemei doar după numărul de intrări. Numărul de conexiuni nu confirmă compatibilitatea cu conductorul. Verifică tipul și secțiunea acceptată pentru model, altfel conexiunea poate fi nepotrivită chiar dacă numărul de poli este corect.

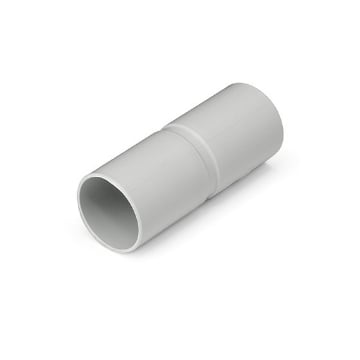

Presupunerea că accesoriile cu dimensiuni apropiate sunt compatibile. Colțurile, capacele, mufele și piesele de îmbinare pot aparține unor serii diferite. Folosește accesorii compatibile cu sistemul ales pentru a evita blocarea montajului.

Folosirea gradului IP ca singur criteriu de alegere. IP-ul descrie nivelul de protecție, dar produsul trebuie să corespundă și funcției, montajului și parametrilor electrici. Verifică toate condițiile relevante pentru aplicație.

Alegerea prelungitorului numai după lungime și numărul de prize. Aceste atribute rezolvă amplasarea, nu confirmă compatibilitatea electrică. Verifică limitele produsului și caracteristicile cablului în raport cu echipamentele alimentate.

Întrebări frecvente despre materiale electrice

Ce sunt materialele electrice?

Materialele electrice sunt componente folosite pentru trasee, conexiuni, fixare, organizarea cablurilor și alimentarea consumatorilor. Dozele, tuburile, clemele, canalul cablu, prizele, fișele și prelungitoarele se aleg după rolul lor concret în instalație.

Cum aleg materiale electrice pentru o instalație?

Materialele electrice se aleg după funcție, tip de montaj, dimensiuni și compatibilitate. La conectică verifică conductorul, la trasee spațiul util, iar la componentele de alimentare verifică tensiunea, curentul și configurația.

Ce verific la doze, tuburi și canal cablu?

Dozele, tuburile și canalul cablu se aleg după traseu și spațiul necesar montajului. Verifică dimensiunile utile, modul de instalare, accesoriile compatibile și gradul de protecție atunci când mediul îl face relevant.

Cum aleg clemele și conectorii pentru conductoare?

Clemele și conectorii se aleg după tipul conductorului, secțiunea acceptată și numărul de conexiuni necesare. Specificația fiecărui model stabilește limitele de compatibilitate și trebuie verificată înainte de montaj.

Ce verific la prize industriale și prelungitoare?

Prizele industriale și prelungitoarele se aleg după cerințele electrice ale aplicației. Verifică tensiunea, curentul, configurația și, unde este relevant, gradul IP; la prelungitoare adaugă lungimea, numărul de prize și caracteristicile cablului.
