Releele termice protejează motoarele electrice împotriva suprasarcinii prin supravegherea curentului în timpul funcționării. Când sunt integrate într-un ansamblu de pornire, ele acționează circuitul de comandă pentru oprirea motorului la declanșare. Releul se alege după curentul motorului și după contactorul cu care trebuie să funcționeze; nu înlocuiește protecția la scurtcircuit.
În oferta ETBM este prezent un releu termic Eaton ZB32 cu reglaj 1–1.6A, montare directă, un contact NO și unul NC. Pentru această configurație contează atât intervalul de reglaj, cât și asocierea cu contactorul potrivit. Dacă proiectul folosește un întreruptor de protecție motor, verifică ce funcții asigură deja acesta înainte de a stabili aparatele necesare. Astfel, protecția la suprasarcină, comanda și protecția la scurtcircuit sunt tratate ca părți ale aceluiași circuit.
Releele termice sunt folosite pentru protecția motoarelor electrice împotriva suprasarcinii în ansamblurile care necesită această funcție separat. Ele urmăresc curentul din circuitul motorului și, la declanșare, acționează contactele circuitului de comandă asociat. În selecția ETBM este prezent releul Eaton ZB32-1.6, cu domeniu reglabil 1–1.6A și montare directă. Alegerea lui pornește de la curentul motorului, apoi de la compatibilitatea cu contactorul și cu restul protecției prevăzute în tablou.
Rolul unui releu termic este diferit de rolul unui contactor. Contactorul conectează sau deconectează alimentarea la primirea unei comenzi, în timp ce releul răspunde la suprasarcină prin circuitul de comandă al ansamblului. Releul termic nu asigură singur întreruperea unui scurtcircuit. Pentru cumpărător, această separare este esențială: un domeniu de reglaj potrivit nu înseamnă că releul reprezintă întreaga protecție necesară pentru motor, cabluri și aparatele din circuit.
Un motor poate absorbi peste curentul său nominal atunci când este suprasolicitat. Dacă această situație persistă, încălzirea poate afecta înfășurările. Releul termic este ales pentru a răspunde suprasarcinii potrivit caracteristicilor sale de declanșare. Nu trebuie confundată această funcție cu oprirea la un scurtcircuit: defectul respectiv necesită protecția prevăzută separat în schema electrică. Într-un ansamblu cu contactor, reacția releului se transmite prin contactele sale auxiliare către circuitul de comandă.
Protecția la suprasarcină este utilă numai dacă reglajul poate fi corelat cu motorul. Releul Eaton ZB32-1.6 listat la ETBM are intervalul 1–1.6A. Această plajă arată limitele în care poate fi ales reglajul; cifra 1.6A din numele modelului nu este o valoare care se aplică automat oricărui motor. Datele motorului pentru alimentarea utilizată sunt punctul de plecare, iar caracteristicile ansamblului trebuie să corespundă schemei proiectate.
Când compari un releu termic cu cerințele circuitului, urmărește mai întâi funcția lui în ansamblu. Apoi verifică reglajul și felul în care poate fi asociat cu celelalte aparate:
Domeniul de reglaj este una dintre cele mai importante diferențe dintre releele termice. O plajă precum 1–1.6A nu trebuie citită ca o singură valoare nominală, ci ca intervalul disponibil pentru modelul respectiv. Pentru un motor care funcționează în afara acestei plaje este necesar un releu cu alt domeniu, chiar dacă restul construcției pare asemănător. În același timp, alegerea unei plaje care include curentul motorului este doar începutul verificării: contactorul și aparatele de protecție trebuie să alcătuiască o configurație potrivită.
Puterea exprimată în kW nu înlocuiește datele electrice ale motorului. Curentul depinde de motor și de condițiile lui de alimentare, astfel încât două aplicații cu puteri aparent apropiate pot necesita reglaje diferite. Un releu ales pentru un interval prea mic poate declanșa necorespunzător; un reglaj prea mare poate să nu răspundă adecvat suprasarcinii. Din acest motiv, capătul superior al plajei nu se folosește ca setare implicită. Releul se selectează pentru motorul și schema în care va lucra.
Releul termic nu este un contactor și nu are rolul de a realiza comutația normală de pornire și oprire a motorului. Într-un ansamblu compatibil, contactorul comută circuitul principal, iar releul termic intervine la suprasarcină prin circuitul de comandă. Această asociere explică de ce montarea directă trebuie verificată pentru modelele concrete. Faptul că două aparate au curenți apropiați sau poartă aceeași marcă nu demonstrează singur că se pot cupla mecanic și electric în configurația dorită.

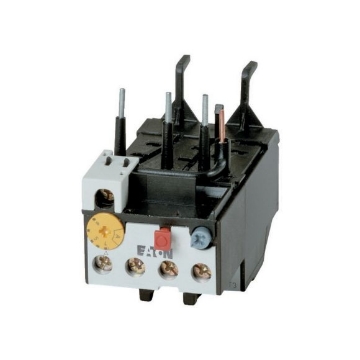

Modelul Eaton ZB32-1.6 este prezentat pentru montare directă și are un contact normal deschis, NO, și unul normal închis, NC. Aceste contacte pot participa la funcția de comandă și la semnalizarea unei stări, potrivit schemei. Ele nu sunt poli principali care să înlocuiască contactorul. Pentru a completa un ansamblu, urmărește contactoarele potrivite aplicației și verifică asocierea dintre codurile alese. Astfel eviți cumpărarea a două aparate care corespund separat curentului, dar nu alcătuiesc împreună soluția necesară.
| Nevoia din circuit | Aparatul cu rol principal | Ce verifici |
|---|---|---|
| Răspuns la suprasarcina motorului | Releu termic | Intervalul de reglaj față de curentul motorului |
| Pornire și oprire prin comandă electrică | Contactor | Compatibilitatea cu releul și caracteristicile sarcinii comutate |
| Protecție la scurtcircuit | Aparatul de protecție prevăzut în schemă | Potrivirea cu circuitul și combinația de aparate |
| Indicare sau folosirea stării de declanșare | Contactele auxiliare ale releului | Funcția NO sau NC necesară circuitului de comandă |
Contactele auxiliare ale releului au stări inițiale diferite. NO înseamnă normal deschis, iar NC înseamnă normal închis. În funcție de schema realizată, ele pot fi folosite pentru întreruperea comenzii contactorului și pentru transmiterea unei informații despre declanșare. Semnificația unui indicator din panou depinde de modul în care este preluat acel semnal. Prin urmare, simpla prezență a unui contact NO și a unuia NC nu spune că orice funcție de semnalizare este deja inclusă în produs.
La modelul Eaton ZB32-1.6 sunt prevăzute posibilități de resetare manuală și automată, precum și o funcție de test. Alegerea modului de resetare nu este un detaliu de confort lipsit de consecințe: ea influențează comportamentul ansamblului după declanșare. Pentru un echipament la care repornirea trebuie controlată, schema de comandă și modul de resetare se stabilesc împreună. Nu presupune că dispariția cauzei suprasarcinii autorizează automat repornirea în orice aplicație.
Eaton indică pentru acest model și sensibilitate la dispariția unei faze. Este o caracteristică a produsului concret, care nu trebuie atribuită automat tuturor releelor termice. Dacă protecția motorului are nevoie de această funcție, verifică exact aparatul ales și modul în care este integrat în circuit. Descrierea generală „releu termic” spune ce familie de produs cauți; codul și caracteristicile lui stabilesc ce poate face efectiv în ansamblul respectiv.
Alegerea nu pornește de la ideea că fiecare motor trebuie să aibă ambele aparate. Unele întreruptoare de protecție motor au funcții pentru suprasarcină și scurtcircuit. În alte configurații, un aparat acoperă protecția la scurtcircuit, iar releul termic asigură separat protecția la suprasarcină, împreună cu contactorul. Funcțiile deja asigurate și combinațiile compatibile determină piesele necesare. Adăugarea unui releu doar pentru că există un contactor nu reprezintă, singură, o verificare a soluției.
Familia mai largă protecție și comandă echipamente și motoare ajută la separarea acestor roluri: aparate de protecție, contactoare, relee termice și elemente de comandă. Pentru cumpărare, lista de componente trebuie construită din schema motorului spre aparatele necesare, apoi spre codurile compatibile. Astfel, domeniul de reglaj al releului nu este analizat izolat de contactor, iar contactorul nu este tratat ca protecție la scurtcircuit.
Alegerea după valoarea maximă din denumire. Un model notat 1–1.6A are o plajă de reglaj; valoarea 1.6A nu este setarea potrivită pentru orice motor din acel interval.
Folosirea releului pentru protecția la scurtcircuit. Releul termic răspunde la suprasarcină. Protecția la scurtcircuit trebuie stabilită separat în cadrul circuitului.
Confundarea releului cu un contactor. Contactele auxiliare ale releului nu înlocuiesc contactele principale folosite la comutația normală a motorului.
Presupunerea compatibilității la montare directă. Releul și contactorul trebuie să fie o combinație permisă pentru seriile și mărimile concrete, chiar dacă sunt fabricate de aceeași marcă.
Ignorarea modului de resetare. Comportamentul după declanșare trebuie să corespundă circuitului de comandă și modului în care echipamentul poate fi repornit.
Dublarea funcțiilor fără evaluarea ansamblului. Dacă un alt aparat oferă deja protecția la suprasarcină necesară, rolul unui releu suplimentar se stabilește prin schema completă.
Asigură protecția la suprasarcină în configurațiile care îl folosesc. La declanșare, contactele sale acționează circuitul de comandă asociat motorului.
Nu înlocuiește aparatul de protecție la scurtcircuit. Cele două funcții se verifică separat când sunt alese componentele ansamblului de pornire.
Curentul motorului trebuie să se încadreze în domeniul releului ales. Se iau în considerare datele motorului pentru alimentarea folosită și configurația circuitului.
Nu doar pe baza mărcii. Montarea directă și compatibilitatea electrică se verifică pentru codul și mărimea contactorului din ansamblu.
NO este normal deschis, iar NC este normal închis. Sunt contacte auxiliare folosite în circuitul de comandă sau de semnalizare conform schemei.
Depinde de funcțiile întreruptorului și de schema proiectată. Dacă protecția la suprasarcină este deja asigurată corespunzător, necesitatea unui releu separat se evaluează pentru întregul ansamblu.
