Sigurante Automate
Siguranțele automate sunt aparate de protecție utilizate pentru întreruperea circuitelor electrice în condiții de suprasarcină sau scurtcircuit. Selecția include configurații cu valori diferite ale curentului nominal, curbe de declanșare B și C, capacități de rupere și număr de poli, astfel încât aparatul să poată fi corelat cu schema și parametrii circuitului protejat.
Alegerea unei siguranțe automate nu se face numai după amperaj. Verifică împreună curentul nominal, curba de declanșare, numărul de poli și capacitatea de rupere, iar unde este relevant și tensiunea nominală, numărul de module și celelalte caracteristici ale modelului. Sunt disponibile variante organizate și după curent, de la valori mici până la 125A. Dacă amperajul necesar nu este deja stabilit, acesta trebuie determinat din caracteristicile conductoarelor, sarcinii și instalației, nu ales prin simpla asociere cu un anumit consumator.
Siguranta automata Eaton 263411 3P 25A 10KA PL7-C25/3
Super Preț

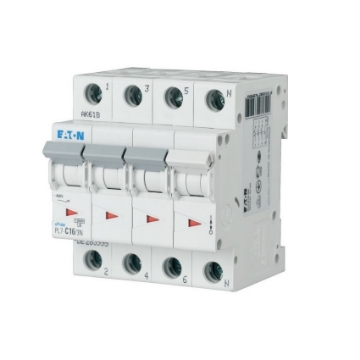

Siguranta automata Eaton 263997 3P+N 25A 10KA PL7-C25/3N

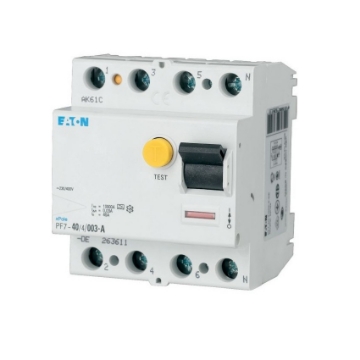

Siguranta automata diferentiala Eaton 263592 4P 63A 10KA 300mA PF7-63/4/03

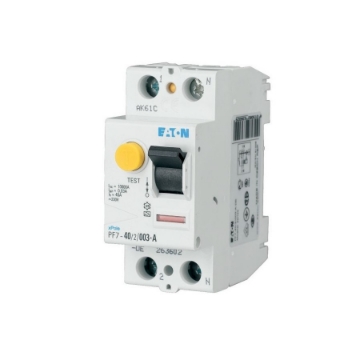

Siguranta automata diferentiala Eaton 263581 2P 63A 10KA 30mA PF7-63/2/003
Super Preț
Siguranta automata Eaton 263589 40A 4P 500mA 10kA PF7-40/4/05
Siguranta automata Eaton 263579 40A 2P 10kA 30mA PF7-40/2/003
Super Preț
Siguranta automata Eaton 262741 1P+N 20A 10kA PL7-B20/1N
Super Preț
Siguranta automata Eaton 262752 1P+N 32A 10kA PL7-C32/1N
Siguranta automata Eaton 286607 3P 63A 6KA PL6-C63/3
Siguranta automata Eaton 106912 3P+N 25A 6KA PL6-C25/3N
Siguranta automata Eaton 106914 3P+N 40A 6KA PL6-C40/3N
Siguranta automata Eaton 106911 3P+N 20A 6KA PL6-C20/3N
Siguranțele automate protejează circuitele electrice prin întreruperea alimentării atunci când apar condiții de suprasarcină sau scurtcircuit. Pentru selecție nu este suficient să alegi un amperaj: curentul nominal trebuie corelat cu secțiunea și condițiile de utilizare ale conductoarelor, iar apoi trebuie verificate curba de declanșare, numărul de poli, capacitatea de rupere și tensiunea aparatului. Sortimentul permite alegerea unor configurații diferite pentru circuite și tablouri cu cerințe diferite.
Dacă valoarea curentului este deja stabilită prin proiect sau prin verificarea instalației, poți restrânge rapid selecția după amperaj. Dacă nu este stabilită, nu porni de la ideea că o siguranță cu valoare mai mare oferă automat o protecție mai bună. Aparatul de protecție și circuitul trebuie dimensionate împreună.
Criteriile care diferențiază siguranțele automate
Patru criterii sunt decisive în comparația inițială: curentul nominal, curba de declanșare, numărul de poli și capacitatea de rupere. Două aparate de 16A sau 32A pot avea configurații diferite și nu devin echivalente doar pentru că amperajul este același.
| Criteriu | Ce indică | De ce contează la alegere |
|---|---|---|
| Curent nominal | Valoarea nominală exprimată în A | Trebuie corelată cu circuitul și conductoarele protejate |
| Curba de declanșare | Comportamentul aparatului la anumite niveluri de supracurent | Trebuie corelată cu caracteristicile sarcinii și circuitului |
| Număr de poli | Configurația aparatului: 1P, 1P+N, 2P, 3P, 3P+N, 4P etc. | Trebuie să corespundă schemei circuitului |
| Capacitate de rupere | Valoare exprimată în kA | Se verifică în raport cu nivelul de scurtcircuit prevăzut la punctul de instalare |
Abia după aceste criterii devin relevante celelalte diferențe, precum tensiunea nominală, dimensiunea modulară sau producătorul. Această ordine reduce riscul de a selecta un aparat care se potrivește fizic în tablou, dar nu corespunde funcțional circuitului.
Cum alegi amperajul unei siguranțe automate?
Curentul nominal al unei siguranțe automate trebuie stabilit în raport cu circuitul pe care îl protejează. Sortimentul include variante de 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A și 125A, iar pentru aceste valori există pagini dedicate care permit restrângerea rapidă a selecției.
Dacă proiectul indică deja valoarea necesară, poți merge direct la siguranțe automate 10A, siguranțe automate 16A, siguranțe automate 20A, siguranțe automate 25A sau siguranțe automate 32A. În interiorul fiecărei selecții trebuie verificate în continuare curba, polii și capacitatea de rupere.
Nu folosi însă aceste valori ca recomandări generale pentru anumite aparate electrice. Curentul nominal corect depinde de conductoare, sarcină, condițiile de instalare și modul în care circuitul a fost proiectat. O valoare mai mare poate modifica relația dintre aparat și conductorul pe care trebuie să îl protejeze.
Ce înseamnă curba B sau C?
Curba de declanșare descrie comportamentul siguranței automate în anumite condiții de supracurent. În selecția actuală sunt disponibile aparate cu curbe B și C. Alegerea dintre ele trebuie făcută după caracteristicile circuitului și ale sarcinii, nu doar după amperaj.
Acest criteriu devine important atunci când compari două aparate aparent similare. O siguranță automată C16 și una B16 au același curent nominal de 16A, dar caracteristica de declanșare este diferită. Prin urmare, denumirea „16A” nu este suficientă pentru a considera cele două produse interschimbabile.
Nu reduce selecția la formule de tip „curba B pentru X” și „curba C pentru Y” fără verificarea circuitului. Sarcinile și instalațiile pot avea comportamente diferite, iar curba trebuie să răspundă condițiilor reale prevăzute în proiect.
Ce reprezintă capacitatea de rupere?
Capacitatea de rupere indică nivelul de curent de scurtcircuit pe care aparatul este proiectat să îl întrerupă în condițiile declarate pentru produs. Valoarea este exprimată în kA. Sortimentul include, în funcție de model, valori precum 4.5kA, 6kA, 10kA și capacități mai mari.
O valoare mai mare nu trebuie interpretată automat ca „mai bună” pentru orice instalație. Capacitatea necesară trebuie corelată cu nivelul de scurtcircuit prevăzut în punctul de instalare. De aceea, două siguranțe automate cu același amperaj și aceeași curbă pot rămâne produse diferite dacă au capacități de rupere diferite.
1P, 1P+N, 2P, 3P, 3P+N sau 4P?
Numărul de poli trebuie ales după schema circuitului, nu după numărul de module văzut în fotografia produsului. Gama include configurații precum 1P, 1P+N, 2P, 3P, 3P+N și 4P, în funcție de model.
Un aparat 1P de 16A și unul 1P+N de 16A nu sunt aceeași configurație. La fel, un produs tripolar și unul tetrapolar pot avea același curent nominal, dar roluri diferite în schema instalației. Verifică explicit numărul și tipul polilor înainte de comandă.
Nu confunda nici numărul de poli cu numărul de module ocupate în tablou. Sunt caracteristici distincte. Lățimea modulară este importantă pentru spațiul disponibil, în timp ce numărul de poli descrie configurația electrică a aparatului.
Siguranțe automate monofazate și trifazate
Căutările pentru siguranțe automate monofazate sau trifazate trebuie transformate într-o verificare a configurației aparatului și a schemei circuitului. GSC arată interes comercial inclusiv pentru „siguranțe trifazate” și „siguranțe automate trifazate”, însă termenul de căutare nu este suficient pentru alegerea produsului concret.
Pentru un circuit trebuie cunoscute numărul de poli necesar, curentul nominal, curba și capacitatea de rupere. Nu selecta automat un aparat doar pentru că denumirea comercială conține „trifazat” sau pentru că are trei ori patru poli. Schema și caracteristicile instalației stabilesc configurația corectă.
Siguranță automată sau protecție diferențială?
O siguranță automată pentru protecție la suprasarcină și scurtcircuit nu trebuie confundată automat cu un aparat care oferă și protecție diferențială. Aspectul modular și amperajul asemănător pot crea confuzie, însă funcțiile aparatului trebuie verificate separat.
Dacă instalația cere o funcție diferențială, verifică explicit tipul aparatului și sensibilitatea diferențială declarată, acolo unde aceasta se aplică. Nu presupune că orice produs etichetat generic drept „siguranță” oferă toate formele de protecție electrică. Denumirea completă și specificațiile modelului sunt decisive.
Cum compari siguranțele automate înainte de cumpărare?
Pornește de la parametrii circuitului și elimină succesiv variantele incompatibile. Filtrarea după un singur atribut poate lăsa în listă produse care nu sunt interschimbabile, chiar dacă la prima vedere par similare.
- Stabilește curentul nominal. Folosește valoarea prevăzută pentru circuit.
- Alege configurația polilor. Verifică schema înainte de a decide între 1P, 1P+N, 2P, 3P, 3P+N sau 4P.
- Verifică curba de declanșare. Curba B sau C trebuie să corespundă caracteristicilor sarcinii și circuitului.
- Confirmă capacitatea de rupere. Valoarea exprimată în kA trebuie să răspundă condițiilor instalației.
- Verifică tensiunea nominală. Compară valoarea declarată pentru produs cu circuitul în care va fi montat.
- Controlează spațiul din tablou. Numărul de module influențează integrarea fizică a aparatului.
Pentru configurarea ansamblului în care vor fi montate aparatele, poți consulta și tablourile electrice. Caracteristicile tabloului și ale aparatelor de protecție trebuie însă verificate împreună în proiectul instalației.
Montajul în tabloul electric
Multe dintre siguranțele automate din această selecție sunt aparate modulare pentru montaj pe șină DIN. Modelele pot ocupa un număr diferit de module în funcție de construcție și funcție, iar spațiul disponibil în tablou trebuie verificat înainte de completarea sau modificarea unei instalații existente.
Un aparat care încape fizic pe șină nu este automat compatibil electric. Curentul nominal, polii, curba, capacitatea de rupere și tensiunea rămân criteriile principale. Într-un tablou existent este util să identifici și codul sau seria aparatului deja montat înainte de a căuta un înlocuitor.
Erori frecvente la alegerea siguranțelor automate
Alegerea exclusiv după amperaj
Două siguranțe automate de 16A sau 32A nu sunt automat echivalente. Pot avea curbe, poli, tensiuni și capacități de rupere diferite. Dacă filtrezi numai după amperaj, riști să alegi un aparat care nu corespunde schemei sau caracteristicilor circuitului. Verifică întotdeauna setul complet de parametri.
Alegerea unei valori mai mari pentru a evita declanșările
Mărirea arbitrară a curentului nominal nu este o metodă corectă de rezolvare a declanșărilor. Aparatul de protecție trebuie corelat cu conductoarele și sarcina circuitului. Dacă o siguranță declanșează repetat, cauza trebuie identificată înainte de modificarea protecției.
Confundarea curbei cu amperajul
Curba B sau C și curentul nominal descriu caracteristici diferite. C16 nu înseamnă doar „16A”, iar B16 nu este automat un substitut pentru C16. Litera descrie caracteristica de declanșare, iar valoarea numerică reprezintă curentul nominal.
Considerarea unui kA mai mare drept alegere universal mai bună
Capacitatea de rupere trebuie dimensionată pentru condițiile instalației. Alegerea celei mai mari valori disponibile nu elimină necesitatea verificării nivelului de scurtcircuit și nu rezolvă celelalte criterii de compatibilitate ale aparatului.
Confundarea 1P+N cu 2P
1P+N și 2P nu trebuie tratate automat ca aceeași configurație doar pentru că implică două conductoare sau pot ocupa un spațiu similar. Semnificația polilor și modul de funcționare trebuie verificate în fișa produsului și în schema circuitului.
Presupunerea că orice siguranță automată este și diferențială
Funcția diferențială trebuie identificată explicit. Curentul nominal, carcasa modulară sau numărul de poli nu demonstrează existența protecției diferențiale. Dacă proiectul cere această funcție, verifică tipul aparatului și parametrii specifici înainte de alegere.
Întrebări frecvente
Ce este o siguranță automată?
O siguranță automată este un aparat de protecție care întrerupe circuitul în condiții de suprasarcină sau scurtcircuit. Modelele se diferențiază prin curent nominal, curba de declanșare, numărul de poli, capacitatea de rupere, tensiune și alte caracteristici. Aparatul trebuie ales în raport cu circuitul pe care îl protejează.
Cum aleg amperajul unei siguranțe automate?
Amperajul unei siguranțe automate se stabilește din caracteristicile circuitului, conductoarelor, sarcinii și condițiilor de instalare. Nu este recomandată alegerea valorii doar după puterea unui singur consumator sau prin trecerea arbitrară la un amperaj superior. Dacă valoarea nu este deja stabilită, dimensionarea instalației trebuie verificată.
Care este diferența dintre curba B și curba C?
Curbele B și C reprezintă caracteristici diferite de declanșare la supracurent. Două siguranțe automate cu același amperaj, dar cu B și C, nu trebuie considerate automat echivalente. Curba se selectează în funcție de comportamentul sarcinii, caracteristicile circuitului și cerințele instalației.
Ce înseamnă 6kA sau 10kA la o siguranță automată?
Valorile de 6kA sau 10kA sunt asociate capacității de rupere a aparatului. Aceasta trebuie aleasă în raport cu nivelul curentului de scurtcircuit prevăzut în punctul de instalare. O capacitate mai mare nu înlocuiește verificarea curentului nominal, curbei și configurației polilor.
Pot alege o siguranță automată doar după amperaj?
Siguranțele automate nu trebuie selectate doar după amperaj. După curentul nominal trebuie verificate cel puțin curba de declanșare, numărul de poli, capacitatea de rupere și tensiunea. Pentru integrarea într-un tablou existent contează și spațiul modular și configurația aparatelor deja montate.
