Sigurante Diferentiale

Siguranțe diferențiale sunt aparate utilizate în instalațiile electrice pentru detectarea curenților reziduali și întreruperea circuitului în condițiile definite pentru dispozitivul respectiv. Gama actuală include atât aparate RCCB dedicate protecției diferențiale, cât și siguranțe automate diferențiale RCBO care combină protecția diferențială cu funcțiile specifice unui întreruptor automat, în configurații pentru instalații monofazate și trifazate.

Alegerea corectă începe cu identificarea tipului de aparat necesar, nu cu amperajul. Trebuie verificate curentul diferențial nominal exprimat în mA, curentul nominal în A, numărul de poli, tipul diferențial și, pentru RCBO, curba de declanșare și capacitatea de rupere. Sortimentul actual include produse SCHNEIDER, NOARK, EATON, ABB și GEWISS cu valori și configurații diferite.

Cum alegi siguranțe diferențiale

Siguranțe diferențiale se aleg după schema instalației și rolul pe care aparatul trebuie să îl îndeplinească. Primul criteriu este dacă ai nevoie de un RCCB sau de un RCBO, deoarece cele două familii nu oferă exact aceleași funcții.

După tipul aparatului trebuie analizate numărul de poli, curentul nominal, sensibilitatea diferențială și caracteristicile circuitului protejat. Pentru un RCBO devin relevante suplimentar curba de declanșare și capacitatea de rupere, deoarece aparatul include și protecția specifică unui întreruptor automat.

Ce este o siguranță diferențială

În limbajul comercial, termenul „siguranță diferențială” este folosit pentru mai multe tipuri de aparate care detectează curentul rezidual. Într-un proiect electric este important să fie identificată exact funcția aparatului, deoarece un RCCB și un RCBO nu trebuie tratate ca produse identice.

Curentul diferențial este exprimat în miliamperi, de exemplu 10mA, 30mA, 100mA sau 300mA în produsele întâlnite în ofertă. Această valoare nu trebuie confundată cu amperajul nominal al aparatului, precum 16A, 25A, 32A, 40A sau 63A.

RCCB sau RCBO: care este diferența?

Siguranțe diferențiale din selecția actuală includ atât RCCB, cât și RCBO. Diferența este importantă deoarece un RCCB este destinat protecției diferențiale, în timp ce un RCBO combină această funcție cu protecția la supracurent oferită de întreruptorul automat integrat.

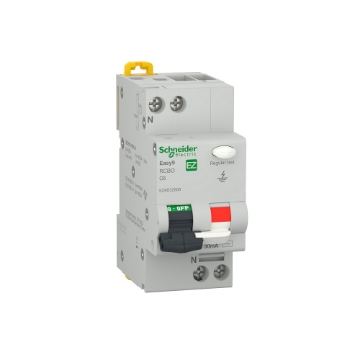

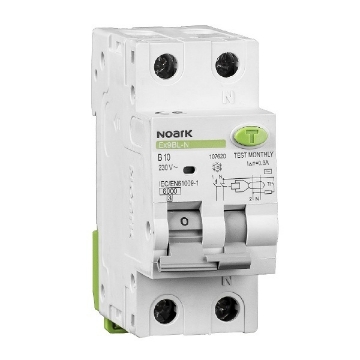

De exemplu, în gama SCHNEIDER Easy9 există RCCB 4P de 25A sau 40A cu 30mA. În același timp, oferta include RCBO SCHNEIDER și NOARK cu valori precum 6A, 10A, 16A, 20A, 25A, 32A sau 40A, în funcție de familie.

Dacă alegi un RCCB, protecția la suprasarcină și scurtcircuit trebuie analizată separat în arhitectura instalației. Dacă alegi un RCBO, caracteristicile automate sunt integrate în același aparat, dar trebuie dimensionate pentru circuitul concret.

Siguranțe diferențiale de 30mA

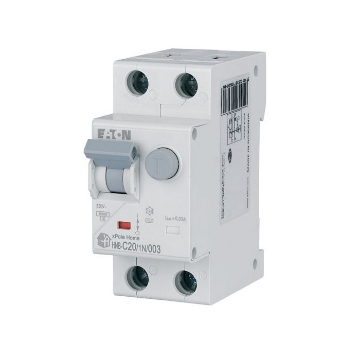

Siguranțe diferențiale de 30mA reprezintă una dintre cele mai răspândite configurații din sortimentul actual. Sunt disponibile în multiple valori de curent nominal și configurații de poli, atât ca RCCB, cât și ca RCBO.

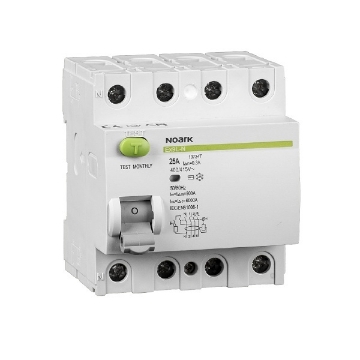

În gamă există, de exemplu, produse NOARK 2P de 25A, 40A și 63A cu 30mA, modele 1P+N de mai multe amperaje și aparate 4P pentru instalații trifazate. SCHNEIDER Easy9 include de asemenea variante 1P+N și RCCB 4P cu sensibilitate de 30mA.

Valoarea de 30mA nu stabilește curentul maxim al circuitului. Un aparat 16A/30mA și unul 40A/30mA au aceeași sensibilitate diferențială nominală, dar curenți nominali diferiți.

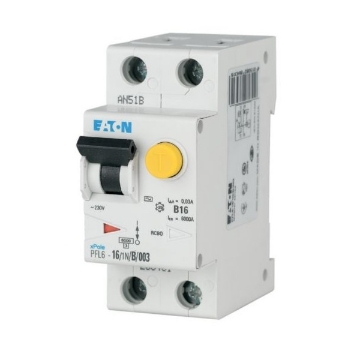

10mA, 100mA sau 300mA

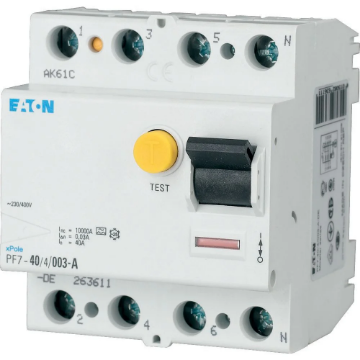

Oferta nu se limitează la 30mA. Există și produse de 10mA, precum anumite modele SCHNEIDER Easy9, dar și configurații de 100mA sau 300mA în alte familii.

Siguranțe diferențiale cu sensibilități diferite nu sunt substituibile doar pentru că au același curent nominal. Valoarea diferențială trebuie stabilită după rolul aparatului și proiectul instalației.

Nu selecta 10mA, 30mA, 100mA sau 300mA pe baza ideii că o valoare mai mică este automat „mai bună”. Selectivitatea, tipul circuitului și schema de protecție trebuie analizate ca ansamblu.

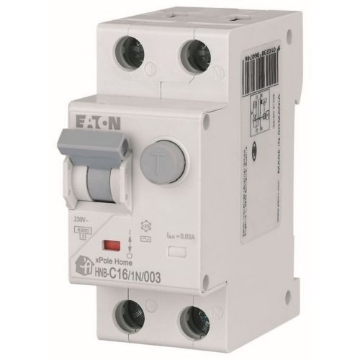

Siguranță diferențială 16A

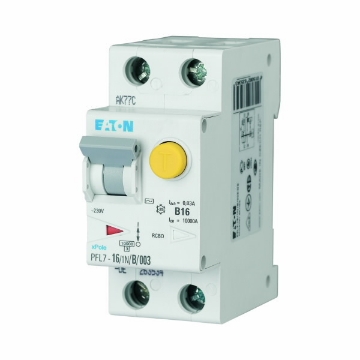

16A este una dintre valorile cu interes comercial ridicat și apare pe numeroase siguranțe automate diferențiale. Sortimentul include produse SCHNEIDER, NOARK, ABB și EATON în această zonă, cu diferențe de poli, capacitate de rupere, curba de declanșare și tip diferențial.

Un model 16A nu trebuie ales doar pentru că circuitul este denumit generic „circuit de prize” sau „circuit de consumator”. Secțiunea conductoarelor, protecția proiectată și caracteristicile sarcinii trebuie stabilite înainte de alegerea aparatului.

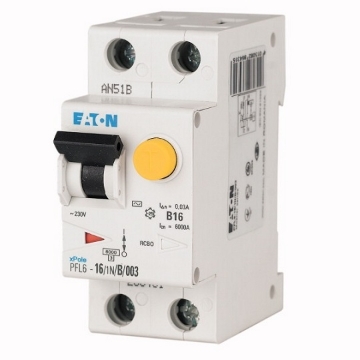

Siguranțe diferențiale 25A, 32A și 40A

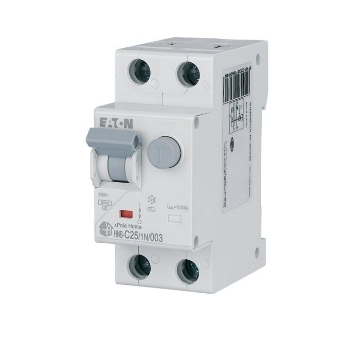

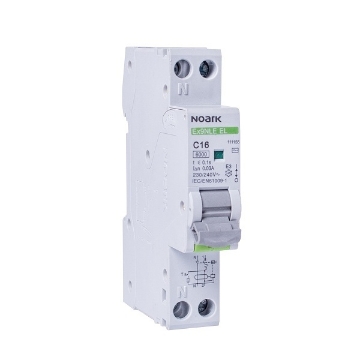

Siguranțe diferențiale de 25A, 32A și 40A sunt bine reprezentate în gamă. Există atât modele monofazate 1P+N sau 2P, cât și variante 4P pentru instalații trifazate, în funcție de producător.

La 25A găsești, de exemplu, RCBO NOARK și RCCB SCHNEIDER, iar la 32A și 40A sunt disponibile mai multe variante automate diferențiale. Alegerea trebuie făcută după circuit și după rolul aparatului în tabloul electric.

Pentru amperaj nu există o regulă universală de tip „mai mare înseamnă mai sigur”. Curentul nominal trebuie coordonat cu circuitul și cu aparatura din amonte și aval.

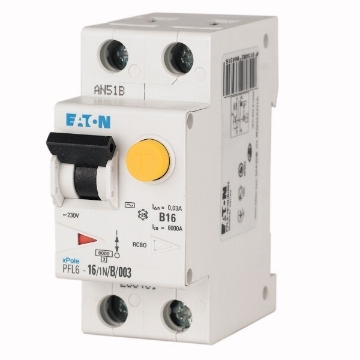

Siguranțe diferențiale monofazate

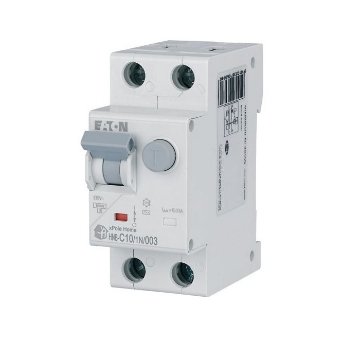

Pentru instalațiile monofazate sunt frecvente configurațiile 1P+N și 2P. În oferta actuală există numeroase RCBO 1P+N SCHNEIDER și NOARK, precum și aparate diferențiale 2P.

Configurația exactă trebuie verificată pe produs. 1P+N și 2P nu trebuie tratate ca simple denumiri alternative, deoarece construcția și funcționarea aparatului sunt stabilite de producător.

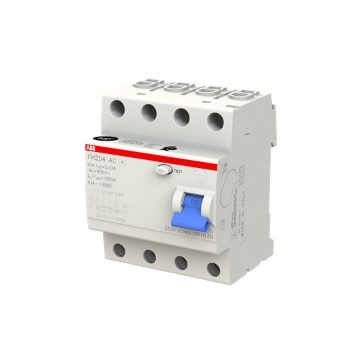

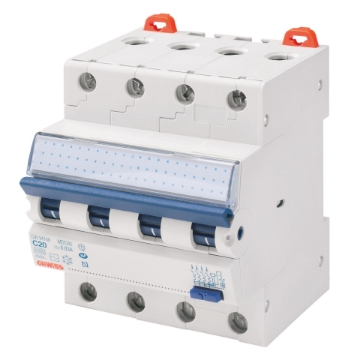

Siguranțe diferențiale trifazate

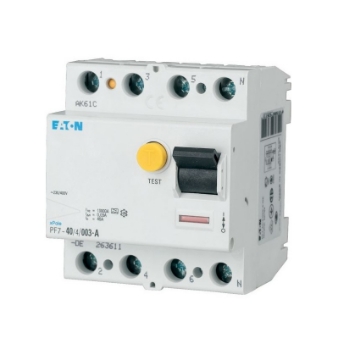

Siguranțe diferențiale pentru instalații trifazate apar în configurații 3P+N sau 4P, în funcție de tipul aparatului și familie. Sortimentul NOARK include RCBO 3P+N, iar gama conține și aparate 4P de la mai mulți producători.

În această zonă găsești valori precum 25A, 32A, 40A sau 63A, în funcție de model. Pentru un circuit trifazat trebuie verificată schema completă, tensiunea nominală, numărul de poli și modul de protecție prevăzut.

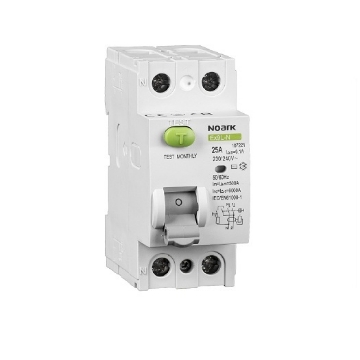

Tip A și tip AC

Tipul diferențial este un criteriu separat de amperaj și de sensibilitatea în mA. În gama actuală există produse marcate tip A și aparate cu alte caracteristici declarate de producător.

De exemplu, NOARK are modele 2P de 25A și 40A, 30mA, tip A. Alte produse sunt identificate ca tip AC, în funcție de familie. Alegerea tipului trebuie făcută după natura curenților reziduali care pot apărea în circuit și cerințele proiectului.

Nu presupune că orice siguranță diferențială de 30mA este automat tip A. Sensibilitatea în mA și tipul diferențial descriu proprietăți distincte.

Curba B sau C la un RCBO

Curba de declanșare este relevantă pentru siguranțele automate diferențiale RCBO, nu ca parametru universal al oricărui RCCB. În filtrele și produsele actuale apar curbe B și C.

Curba trebuie corelată cu caracteristicile circuitului și cu regimul de pornire al consumatorilor. Nu selecta curba C doar pentru că apare frecvent în sortiment și nu înlocui calculul de protecție cu o regulă generică.

Ce înseamnă 4.5kA, 6kA sau 10kA?

Pentru aparatele automate diferențiale, capacitatea de rupere este un criteriu important. Oferta actuală include valori de 4.5kA, 6kA și 10kA, în funcție de produs și producător.

Siguranțe diferențiale RCBO cu 4.5kA și 6kA nu trebuie diferențiate doar după preț. Capacitatea necesară se stabilește în raport cu curentul de scurtcircuit prezumat în punctul instalației și cu proiectarea sistemului de protecție.

Nu confunda această valoare cu sensibilitatea de 30mA. kA descrie capacitatea de întrerupere specificată pentru aparat, iar mA descrie pragul diferențial nominal.

SCHNEIDER, NOARK, EATON, ABB sau GEWISS?

Categoria include aparate de la cinci producători importanți: SCHNEIDER, NOARK, EATON, ABB și GEWISS. Sortimentul diferă de la un brand la altul prin familii, valori nominale, număr de poli și tipuri de aparat.

Pentru selecții de brand poți consulta SCHNEIDER, NOARK, EATON, ABB sau GEWISS. Brandul trebuie însă folosit după ce caracteristicile tehnice necesare au fost stabilite.

Siguranță diferențială sau siguranță automată?

Termenii nu sunt sinonimi. O siguranță automată este aleasă pentru funcțiile sale de protecție la supracurent, în timp ce protecția diferențială urmărește curentul rezidual. Un RCBO reunește ambele funcții într-un singur aparat.

Dacă instalația folosește un RCCB, aparatele automate asociate trebuie dimensionate separat. Dacă este folosit un RCBO pentru un circuit, protecțiile sunt integrate în aparatul respectiv conform specificației sale.

Această diferență este esențială când compari prețurile: un RCCB și un RCBO cu același amperaj și aceeași sensibilitate diferențială pot avea roluri diferite.

Siguranțe diferențiale în tabloul electric

Siguranțe diferențiale sunt montate în cadrul unei arhitecturi de protecție, nu ca elemente izolate. Numărul lor, poziția și circuitele deservite depind de schema instalației.

Pentru alegerea carcasei și a capacității necesare poți consulta Tablouri Electrice. Numărul de module ocupate de RCCB, RCBO și celelalte aparate trebuie calculat înainte de selectarea tabloului.

Este util să păstrezi și spațiu pentru extindere, dacă proiectul prevede circuite suplimentare. O soluție compactă la limita capacității poate îngreuna modificările ulterioare.

Cum compari siguranțele diferențiale

O comparație corectă trebuie să înceapă cu funcția aparatului. Abia după ce ai stabilit RCCB sau RCBO poți compara curentul nominal, sensibilitatea, poli și celelalte caracteristici relevante.

Cum alegi siguranțe diferențiale pas cu pas

Siguranțe diferențiale trebuie selectate pornind de la schema și parametrii instalației. Alegerea după un singur atribut, precum 30mA sau 16A, nu este suficientă.

1. Stabilește funcția. Decide dacă proiectul necesită RCCB sau RCBO.
2. Verifică numărul de poli. Alege configurația compatibilă cu instalația.
3. Stabilește curentul nominal. Corelează amperajul cu circuitul și restul protecțiilor.
4. Alege sensibilitatea diferențială. 10mA, 30mA, 100mA sau 300mA conform proiectului și aparatului.
5. Verifică tipul diferențial. Tip A, AC sau alt tip specificat pentru aplicație.
6. Pentru RCBO, alege curba. Curba B sau C trebuie corelată cu sarcina.
7. Verifică puterea de rupere. 4.5kA, 6kA sau 10kA, după necesarul instalației.
8. Confirmă spațiul în tablou. Verifică numărul de module și compatibilitatea cu șina DIN.

Erori frecvente la alegerea siguranțelor diferențiale

Confundarea RCCB cu RCBO. RCCB și RCBO nu oferă exact aceeași protecție. Dacă proiectul cere protecție diferențială și la supracurent în același aparat, trebuie selectat produsul corespunzător.

Alegerea numai după 30mA. Două produse de 30mA pot avea amperaje, număr de poli, tip diferențial și funcții complet diferite. Sensibilitatea este doar unul dintre criterii.

Confundarea amperilor cu miliamperii. 40A și 30mA descriu caracteristici diferite. 40A reprezintă curentul nominal al aparatului, iar 30mA caracteristica diferențială nominală.

Ignorarea tipului A sau AC. Două siguranțe cu același amperaj și același 30mA pot fi de tipuri diferite. Tipul trebuie ales după circuit și cerințele proiectului.

Alegerea RCBO fără verificarea curbei și capacității de rupere. Un RCBO este și aparat automat, prin urmare curba B/C și valoarea în kA sunt parametri relevanți pentru protecția circuitului.

Întrebări frecvente despre siguranțe diferențiale

Ce sunt siguranțele diferențiale?

Siguranțe diferențiale sunt aparate care detectează curenți reziduali și întrerup circuitul în condițiile pentru care au fost proiectate. Categoria include atât RCCB, cât și RCBO, iar funcțiile exacte trebuie verificate pentru aparatul ales.

Ce înseamnă 30mA la o siguranță diferențială?

30mA la o siguranță diferențială reprezintă curentul diferențial nominal al aparatului. Valoarea este distinctă de curentul nominal exprimat în amperi, precum 16A, 25A, 32A sau 40A.

Care este diferența dintre RCCB și RCBO?

RCCB oferă funcția de protecție diferențială, iar RCBO o combină cu protecția automată la supracurent. De aceea, la un RCBO trebuie verificate și caracteristici precum amperajul, curba de declanșare și capacitatea de rupere.

Ce siguranță diferențială aleg: 16A, 25A, 32A sau 40A?

Siguranța diferențială de 16A, 25A, 32A sau 40A se alege după circuit și schema instalației, nu după o valoare universală. Trebuie coordonate secțiunea conductoarelor, sarcina, protecțiile și caracteristicile aparatului.

Ce diferență există între tip A și tip AC?

Tip A și tip AC indică tipuri diferite de răspuns diferențial al aparatului. Alegerea trebuie făcută în funcție de natura circuitului și de cerințele instalației, iar tipul exact trebuie verificat în specificațiile produsului.
