Sisteme de captare si coborare

Sisteme de captare și coborâre sunt partea exterioară a unei instalații de protecție la trăsnet care include elementele de captare, traseele conductoare și accesoriile necesare pentru fixarea și conectarea acestora. În selecția actuală se găsesc tije de captare, catarge, trepiede, socluri, suporturi pentru conductori, piese pentru acoperiș și coamă, legături în cruce, piese de separație, cleme și alte componente OBO BETTERMANN și ABB.

Rolul acestor produse trebuie separat clar de împământare și de protecția internă la supratensiune. Captarea preia descărcarea directă prin elementele proiectate pentru acest rol, iar conductoarele de coborâre creează traseul către sistemul de legare la pământ. Electrozii de împământare și descărcătoarele de supratensiune completează protecția, dar sunt componente cu funcții distincte și criterii proprii de alegere.

Ce includ sistemele de captare și coborâre

Sisteme de captare și coborâre includ mai multe categorii de componente care trebuie să funcționeze împreună într-o instalație proiectată corect. În oferta actuală, cele mai importante sunt tijele de captare, suporturile pentru conductori, elementele de fixare pe acoperiș, legăturile și clemele, catargele și piesele de susținere.

Nu toate aceste produse sunt universale. Diametrul conductorului, dimensiunea platbandei, tipul suportului și geometria acoperișului trebuie verificate înainte de selecție. De exemplu, în gamă există suporturi pentru conductori de 8mm sau 8-10mm și piese de legătură dimensionate pentru anumite combinații de conductor.

Tije de captare pentru paratrăsnet

Tija de captare este elementul poziționat astfel încât să participe la preluarea descărcării atmosferice în configurația instalației. În sortiment există tije OBO BETTERMANN, inclusiv modele de 1m și 1.5m, precum și socluri și accesorii pentru montarea lor.

O tijă de captare paratrăsnet nu trebuie aleasă doar după lungime. Poziția, sistemul în care este integrată, modul de susținere și legătura cu conductorul de coborâre trebuie stabilite conform proiectului de protecție la trăsnet.

Pentru anumite configurații se folosesc și catarge metalice care ridică elementul de captare la poziția prevăzută. În gama actuală există catarge ABB de 4m și 6m, cu diametre diferite, împreună cu adaptoare, ancore și trepiede compatibile.

Catarge și trepiede pentru sistemul de captare

Catargul susține elementele de captare la înălțimea prevăzută de instalație. În selecția actuală există catarge ABB din inox de 4m cu diametru de aproximativ 42mm și de 6m cu diametru de aproximativ 50mm.

Trepiedul și ancora trebuie alese pentru diametrul și dimensiunea catargului corespunzător. Gama include trepiede pentru catarge de 4m și 6m, precum și adaptoare și ancore dimensionate pentru aceste configurații.

Nu combina componente doar după asemănarea vizuală. Un adaptor pentru catarg de 42mm nu trebuie presupus compatibil cu un catarg de 50mm, iar sistemul de susținere trebuie verificat ca ansamblu.

Conductorul de coborâre al paratrăsnetului

Conductor coborâre paratrăsnet este traseul conductiv care face legătura între partea de captare și sistemul de legare la pământ. Categoria include suporturile, legăturile și piesele necesare pentru fixarea și conectarea conductorului pe traseul exterior.

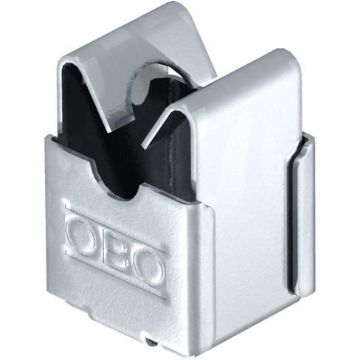

În gama actuală există suporturi OBO BETTERMANN pentru conductor rotund de 8mm și 8-10mm, precum și suporturi pentru platbandă de 30mm și 40mm. Dimensiunea suportului trebuie corelată cu conductorul efectiv folosit în instalație.

Pentru materialul conductiv propriu-zis poți consulta Platbandă, conductor zincat. Această pagină trebuie folosită pentru alegerea conductorului, în timp ce categoria actuală este concentrată pe componentele de captare, susținere, legătură și coborâre.

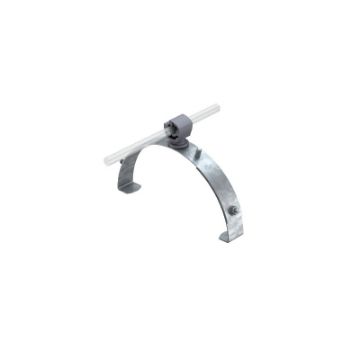

Suporturi pentru conductor pe acoperiș

Sisteme de captare și coborâre includ suporturi diferite în funcție de poziția traseului. În ofertă există suporturi pentru coamă, pentru acoperiș din țiglă, suporturi metalice și variante cu sisteme de fixare dedicate.

De exemplu, gama OBO BETTERMANN include suporturi pentru coamă pentru conductori de 8mm sau 8-10mm și suporturi pentru acoperișuri din țiglă. Produsul trebuie ales după tipul suportului, dimensiunea conductorului și configurația acoperișului.

Scopul suportului este menținerea conductorului în poziția prevăzută de proiect. Folosirea unei piese nepotrivite poate modifica traseul, distanțele sau stabilitatea mecanică a instalației.

Legături în cruce și piese de conexiune

Legăturile în cruce permit conectarea unor conductoare sau a conductorului cu alte elemente ale sistemului în configurațiile pentru care piesa este proiectată. Sortimentul actual include mai multe legături OBO BETTERMANN pentru conductori rotunzi și platbandă.

Există, de exemplu, legături pentru dimensiuni de 8-10mm și variante pentru platbandă de 30x30mm. Dimensiunea nominală este importantă deoarece piesa trebuie să corespundă elementelor pe care le conectează.

Nu utiliza termenul generic „clemă paratrăsnet” ca unic criteriu. O legătură în cruce, o clemă pentru șufă și o piesă de separație au construcții și funcții diferite.

Piese de separație și puncte de verificare

Piesa de separație permite realizarea unei conexiuni demontabile în configurațiile prevăzute ale instalației. În sortiment există piese OBO BETTERMANN pentru conductor rotund de 8-10mm și platbandă, în funcție de model.

Caracterul demontabil este relevant pentru verificările instalației, însă poziția și modul de utilizare trebuie stabilite conform proiectului. Nu monta piesa arbitrar doar pentru că dimensiunea conductorului este compatibilă.

Suporturi pentru platbandă

Sisteme de captare și coborâre pot utiliza și suporturi pentru platbandă atunci când aceasta face parte din traseul proiectat. În oferta actuală există suporturi OBO BETTERMANN SPZ pentru platbandă de 30mm și 40mm.

Suportul trebuie ales după lățimea platbandei și suprafața pe care urmează să fie montat. Pentru conductorul sau platbanda propriu-zisă, folosește selecția dedicată Platbandă, conductor zincat.

Oțel, inox, zinc și alamă

Materialul componentelor trebuie verificat deoarece în categorie există produse realizate din oțel, oțel inoxidabil, zinc turnat, alamă și alte configurații metalice. Alegerea materialelor nu trebuie făcută independent pentru fiecare piesă, fără a analiza sistemul complet.

În instalațiile exterioare contează compatibilitatea dintre materialele conectate și condițiile de mediu. Dacă proiectul stabilește o anumită combinație de conductor și accesorii, păstrează acea compatibilitate și verifică specificația fiecărui element.

Captare, coborâre și împământare: care este diferența

Un sistem de protecție la trăsnet are componente cu roluri succesive. Captarea este partea care interacționează cu descărcarea directă, coborârea creează traseul către sol, iar sistemul de împământare asigură legătura cu pământul prin componentele proiectate pentru această funcție.

Electrozii de împământare nu trebuie confundați cu tijele de captare doar pentru că ambele pot avea o formă alungită și pot fi fabricate din metal. Poziția, funcția și modul lor de integrare sunt diferite.

Pentru toate familiile de produse din această zonă poți reveni la Sisteme paratrăsnet, care este pagina principală a clusterului și separă captarea și coborârea de împământare, conductor și protecția la supratensiune.

Protecția externă și protecția la supratensiune

Sisteme de captare și coborâre fac parte din protecția exterioară împotriva efectelor unei descărcări directe. Descărcătoarele de supratensiune din instalația electrică au alt rol: limitează supratensiunile tranzitorii în configurațiile pentru care sunt selectate.

Pentru aceste aparate există categoria separată Protecție la supratensiune atmosferică. O instalație externă de paratrăsnet nu trebuie descrisă ca substitut pentru protecția internă și nici invers.

Cum compari componentele de captare și coborâre

Alegerea se face mai sigur dacă fiecare componentă este verificată după rol, dimensiune și compatibilitatea cu elementele vecine. Tabelul de mai jos sintetizează principalele familii întâlnite în selecția actuală.

OBO BETTERMANN și ABB pentru sisteme paratrăsnet

Categoria actuală include în principal componente OBO BETTERMANN și ABB. OBO BETTERMANN acoperă o gamă extinsă de tije, socluri, suporturi, legături, cleme și piese pentru traseul exterior, iar ABB este prezent inclusiv prin catarge și accesorii de susținere.

Brandul nu este suficient pentru confirmarea compatibilității. Două produse ale aceluiași producător pot fi proiectate pentru diametre, materiale sau configurații diferite, de aceea codul și dimensiunile trebuie verificate pentru fiecare piesă.

Cum alegi sisteme de captare și coborâre

Sisteme de captare și coborâre trebuie configurate pornind de la proiectul instalației de protecție la trăsnet. Nu construi traseul prin selectarea individuală a pieselor doar după preț sau după faptul că toate sunt listate în aceeași categorie.

1. Stabilește configurația de captare. Identifică tijele, catargele și pozițiile prevăzute în proiect.
2. Definește traseele de coborâre. Verifică materialul, diametrul sau secțiunea conductorului.
3. Alege suporturile. Corelează suportul cu conductorul și cu suprafața de montaj.
4. Verifică acoperișul. Pentru coamă, țiglă sau alte zone există piese cu construcții diferite.
5. Selectează legăturile. Dimensiunile conductorului și platbandei trebuie să corespundă piesei.
6. Verifică materialele. Analizează compatibilitatea dintre oțel, inox, zinc, alamă și conductorul utilizat.
7. Separă împământarea. Electrozii și componentele prizei de pământ se dimensionează distinct.
8. Separă protecția internă. Descărcătoarele de supratensiune nu sunt componente ale traseului exterior de coborâre.

Erori frecvente la alegerea componentelor

Alegerea suportului fără verificarea diametrului conductorului. În gamă există produse pentru 8mm și 8-10mm, iar aceste dimensiuni nu trebuie ignorate. Folosește suportul proiectat pentru conductorul efectiv al traseului.

Confundarea tijei de captare cu electrodul de împământare. Cele două componente pot avea forme asemănătoare, dar au funcții și poziții diferite în instalație. Verifică denumirea, rolul și proiectul înainte de selecție.

Combinarea aleatorie a accesoriilor pentru catarg. Catargele de 42mm și 50mm folosesc accesorii dimensionate diferit. Adaptorul, ancora și trepiedul trebuie selectate pentru configurația exactă.

Alegerea legăturii doar după aspect. O legătură pentru conductor de 8-10mm și una pentru platbandă nu sunt automat interschimbabile. Verifică dimensiunile ambelor elemente care vor fi conectate.

Tratarea descărcătorului de supratensiune ca parte a conductorului de coborâre. Protecția internă și cea externă au roluri diferite. Selectează fiecare categorie de produse pentru funcția tehnică pe care o îndeplinește.

Întrebări frecvente despre sisteme de captare și coborâre

Ce sunt sistemele de captare și coborâre?

Sistemele de captare și coborâre sunt componentele instalației exterioare de protecție la trăsnet care preiau descărcarea și creează traseul conductiv către sistemul de legare la pământ. Ele includ tije de captare, conductoare, suporturi, legături, piese de separație și elemente de susținere compatibile.

Ce este conductorul de coborâre al paratrăsnetului?

Conductorul de coborâre al paratrăsnetului este elementul conductiv care leagă sistemul de captare de instalația de împământare. Pentru montarea lui sunt utilizate suporturi și legături dimensionate după diametrul sau secțiunea conductorului și după suprafața pe care este realizat traseul.

Ce diferență există între tija de captare și electrodul de împământare?

Tija de captare și electrodul de împământare au funcții diferite în sistemul de protecție la trăsnet. Tija de captare este parte a sistemului exterior de captare, în timp ce electrodul este componentă a sistemului de legare la pământ. Alegerea uneia nu o înlocuiește pe cealaltă.

Ce suport aleg pentru conductorul paratrăsnetului?

Suportul pentru conductorul paratrăsnetului se alege după diametrul conductorului și suprafața de montaj. Sortimentul actual include variante pentru conductori de 8mm și 8-10mm, precum și suporturi pentru coamă, țiglă, perete sau platbandă, în funcție de produs.

Sistemul de captare include și protecția la supratensiune?

Sistemul de captare și coborâre nu este același lucru cu protecția la supratensiune instalată în circuitul electric. Captarea și coborârea gestionează traseul exterior al descărcării, iar descărcătoarele de supratensiune sunt selectate separat pentru protecția instalației electrice în configurația proiectată.
