Tablouri Electrice

Tablouri electrice sunt punctul central în care circuitele unei instalații sunt organizate și unde pot fi montate aparatele necesare distribuției, protecției și comenzii. Pentru o locuință poate fi suficient un tablou modular compact, în timp ce instalațiile comerciale, industriale, exterioare sau de șantier pot necesita capacitate mai mare, carcase metalice ori termoplastice și grade superioare de protecție.

Alegerea trebuie făcută după instalație, nu doar după dimensiunea carcasei. Numărul de module, montajul aparent sau încastrat, materialul, gradul IP, spațiul pentru extindere și tipul echipamentelor care vor fi instalate determină dacă tabloul este potrivit. Sortimentul ETBM acoperă de la tablouri modulare pentru instalații rezidențiale până la carcase și soluții pentru distribuție și automatizare profesională.

Cum alegi tablouri electrice pentru instalația ta

Tablouri electrice se aleg pornind de la schema instalației și de la aparatele care trebuie montate în interior. Un tablou prea mic poate limita extinderea ulterioară, iar unul ales fără verificarea mediului poate avea un grad de protecție nepotrivit.

Înainte de cumpărare stabilește numărul circuitelor, aparatele modulare prevăzute, numărul de rânduri, spațiul necesar pentru conexiuni și o rezervă rezonabilă pentru dezvoltarea instalației. Pentru proiectele mai complexe trebuie analizate și dimensiunile interne, contrapanoul, sistemele de distribuție și accesoriile compatibile.

Câte module trebuie să aibă tabloul electric

Numărul de module este unul dintre cele mai căutate și utile criterii pentru tablourile destinate aparatajului modular. Oferta include configurații de la câteva module până la 72 module și variante intermediare precum 12, 18, 24, 36, 48, 54 sau 60 module.

Un modul reprezintă spațiul standard utilizat de aparatura modulară compatibilă, dar numărul de aparate nu este neapărat egal cu numărul de module. Un dispozitiv poate ocupa unul, două, trei sau mai multe module, în funcție de construcție.

De aceea, calculul trebuie făcut pe baza aparatelor efectiv prevăzute în schemă. După însumarea spațiului ocupat, este util să existe și loc pentru modificări sau extinderi ulterioare, în loc ca tabloul să fie dimensionat exact la limita configurației inițiale.

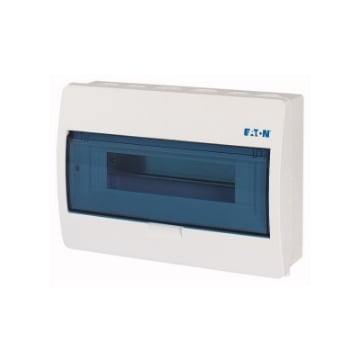

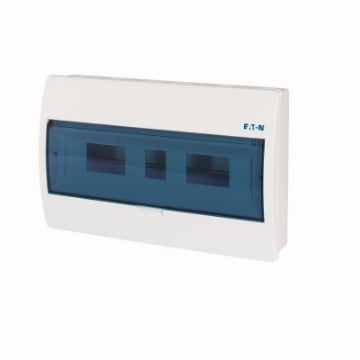

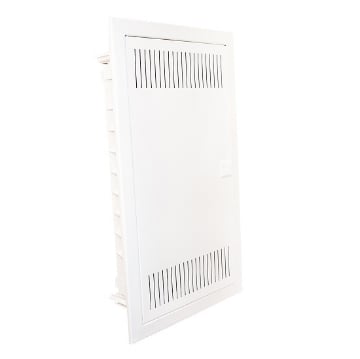

Tablouri electrice 12 și 18 module

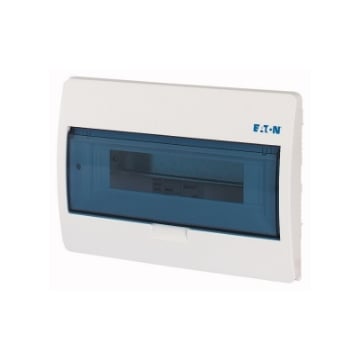

Tablouri electrice de 12 sau 18 module sunt opțiuni compacte pentru instalații care necesită un număr redus de aparate modulare. Pot fi relevante pentru circuite secundare, anexe sau instalații rezidențiale simple, dacă schema electrică se încadrează în capacitatea disponibilă.

Nu alege însă 12 sau 18 module numai pentru că tabloul încape în spațiul disponibil. Dacă aparatele planificate ocupă aproape întreaga capacitate din prima etapă, o variantă mai mare poate evita înlocuirea ulterioară a carcasei.

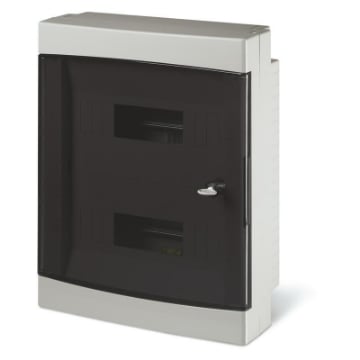

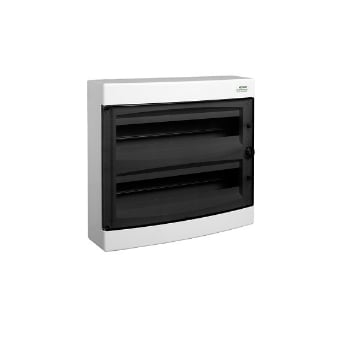

Tablouri electrice 24 și 36 module

Configurațiile de 24 și 36 module sunt căutate frecvent pentru instalații în care sunt necesare mai multe circuite și mai mult spațiu pentru aparatura de protecție și comandă. Gama permite alegerea între montaj aparent și încastrat în funcție de produs.

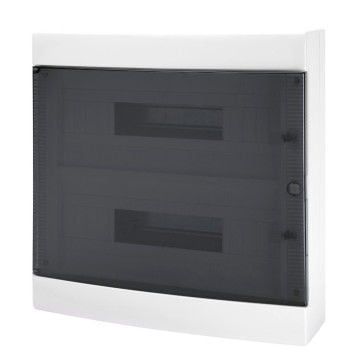

Pentru intenția specifică de 36 module există și selecția dedicată de tablouri electrice 36 module, astfel încât pagina generală trebuie să rămână punctul de alegere între toate capacitățile, nu să concentreze întreaga relevanță pe un singur număr de module.

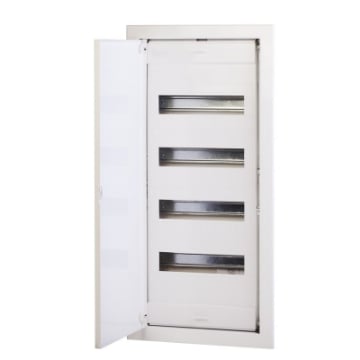

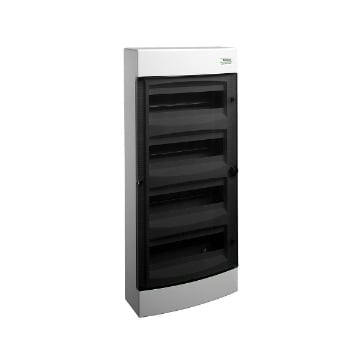

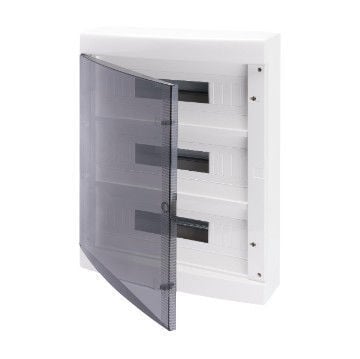

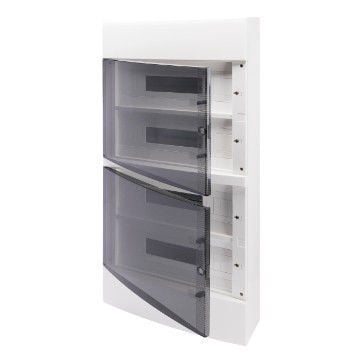

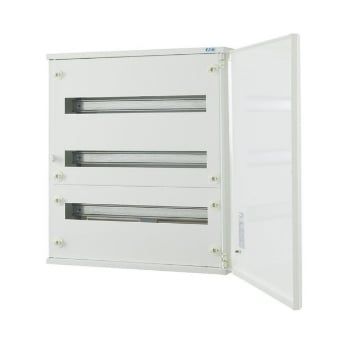

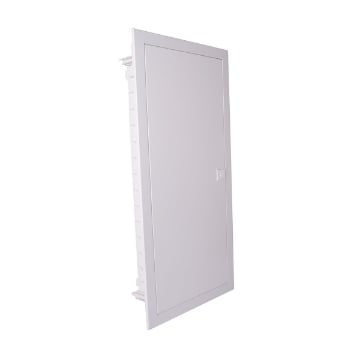

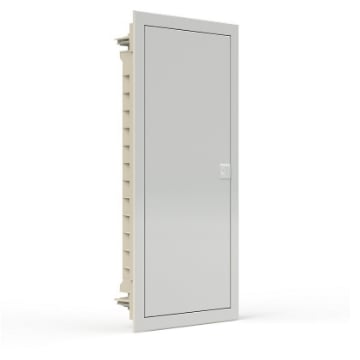

Tablouri electrice 48, 54, 60 și 72 module

Pentru instalații mai extinse există tablouri cu 48, 54, 60 sau 72 module. Acestea oferă mai mult spațiu pentru circuite, aparatură modulară și dezvoltarea instalației, dar capacitatea mai mare trebuie justificată prin proiect.

Un tablou de 72 module poate fi util într-o instalație complexă, însă numărul mare de module nu înlocuiește dimensionarea corectă a protecțiilor, distribuției și conductoarelor. Tabloul este carcasa și infrastructura de montaj; aparatele instalate în interior se aleg separat după schema electrică.

Tablou electric aparent sau încastrat

Tablouri electrice sunt disponibile pentru montaj aparent și încastrat. Alegerea influențează atât instalarea, cât și aspectul final, de aceea trebuie stabilită înainte de cumpărarea carcasei.

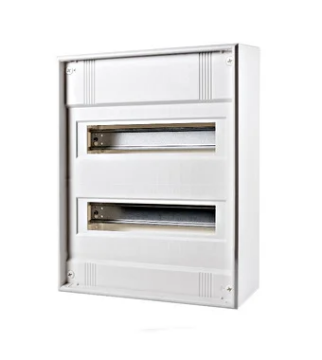

Montaj aparent

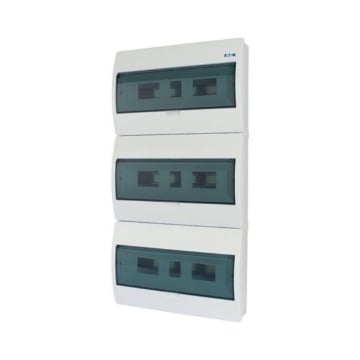

Tabloul aparent se fixează pe suprafața peretelui. Este o soluție practică atunci când nu există un gol pregătit pentru încastrare, în instalații tehnice sau în proiecte unde accesul și montajul la suprafață sunt preferate.

Modelele aparente sunt disponibile în plastic, ABS și metal, cu grade IP diferite. Pentru exterior sau spații cu praf și umiditate trebuie analizat gradul de protecție al produsului exact, nu doar tipul de montaj.

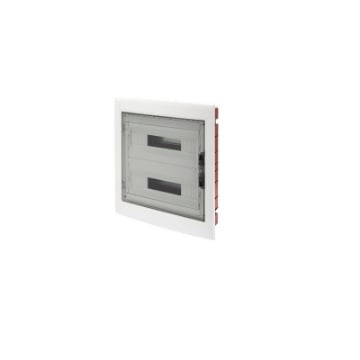

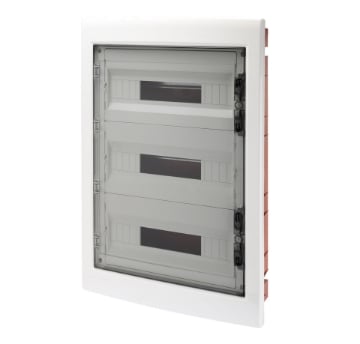

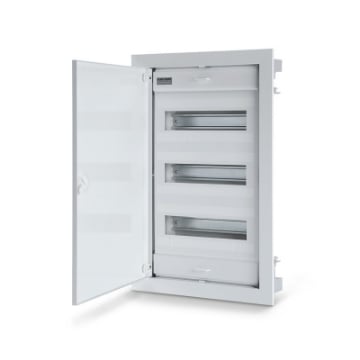

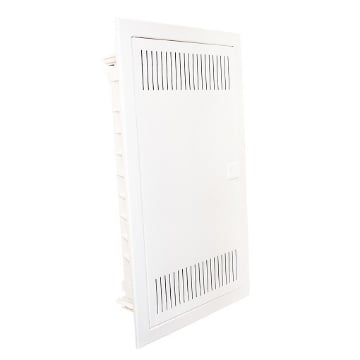

Montaj încastrat

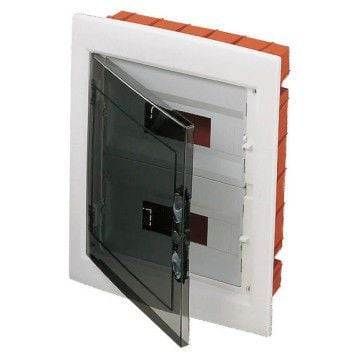

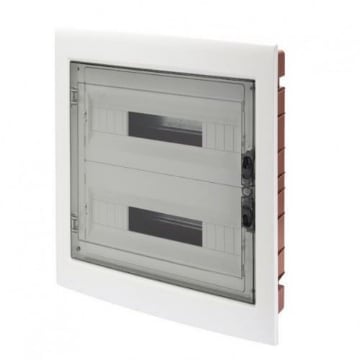

Tabloul încastrat este integrat în perete și lasă la vedere în principal partea frontală. Este utilizat frecvent în instalații rezidențiale și comerciale unde se urmărește o integrare mai discretă.

Înainte de alegere trebuie verificate dimensiunile golului de montaj și adâncimea disponibilă. Două tablouri cu același număr de module pot avea dimensiuni constructive diferite.

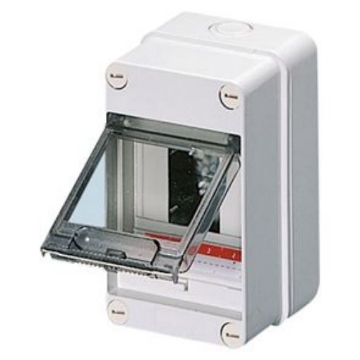

Tablouri electrice din plastic

Tablouri plastic sunt disponibile pentru numeroase instalații modulare și pot avea grade de protecție diferite, de la modele pentru interior până la carcase proiectate pentru condiții mai solicitante. În ofertă există materiale precum plastic, ABS, policarbonat, tehnopolimer și termoplastic, în funcție de familie.

Materialul plastic nu trebuie asociat automat cu un singur mediu de utilizare. Există tablouri termoplastice și ABS cu IP65, la fel cum există tablouri de interior cu protecție mai redusă. Gradul IP și specificația producătorului sunt criteriile corecte pentru amplasare.

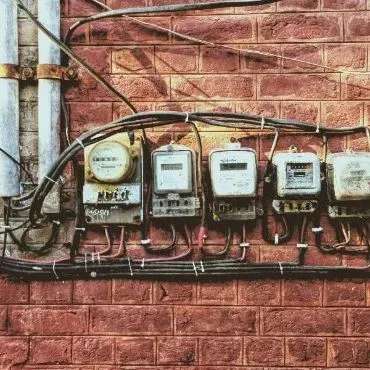

Tablouri electrice metalice

Tablouri metalice sunt relevante pentru instalații care necesită o construcție metalică și dimensiuni sau configurații specifice aplicației. Sortimentul include produse din metal, oțel și alte variante constructive, în funcție de producător.

În proiectele de distribuție sau automatizare poate fi necesară și montarea echipamentelor pe contrapanou. Unele carcase includ contrapanoul, iar pentru altele acesta sau alte componente trebuie selectate separat. Verifică întotdeauna conținutul produsului.

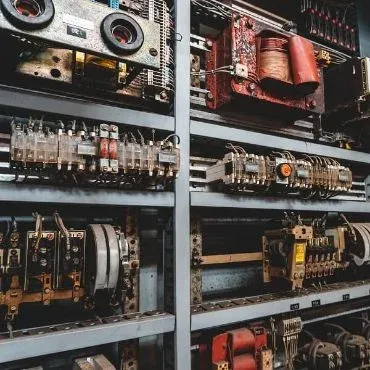

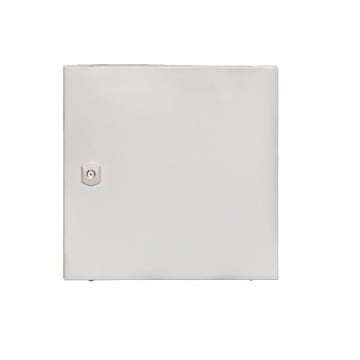

Pentru carcase și configurații de dimensiuni mai mari există și dulapuri metalice, care trebuie analizate separat atunci când necesarul depășește formatul unui tablou modular obișnuit.

Ce grad IP alegi pentru un tablou electric

Tablouri electrice din ofertă sunt disponibile cu grade de protecție diferite, inclusiv IP20, IP30, IP40, IP44, IP50, IP54, IP55, IP65, IP66 și IP67. Gradul necesar depinde de mediul în care va fi montat produsul și de condițiile de expunere.

Prima cifră din codul IP descrie protecția la pătrunderea corpurilor solide, iar a doua protecția față de apă. Nu este corect să alegi automat cel mai mare IP disponibil: trebuie selectat produsul potrivit condițiilor reale și cerințelor instalației.

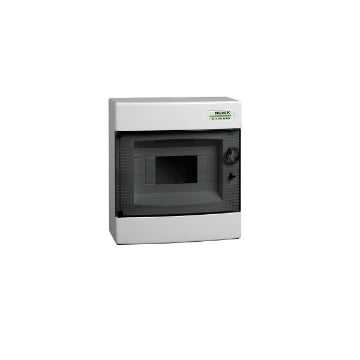

Tablou electric IP40

IP40 apare frecvent la tablouri destinate unor instalații de interior. Totuși, IP40 nu trebuie considerat sinonim cu „orice interior”, deoarece mediul real, poziția și cerințele proiectului pot impune alt nivel de protecție.

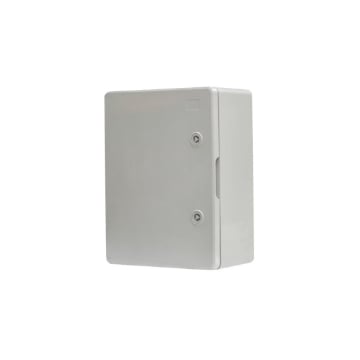

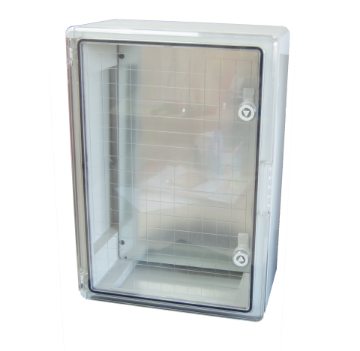

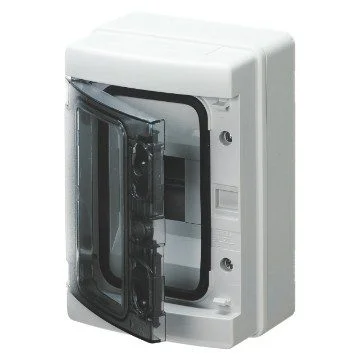

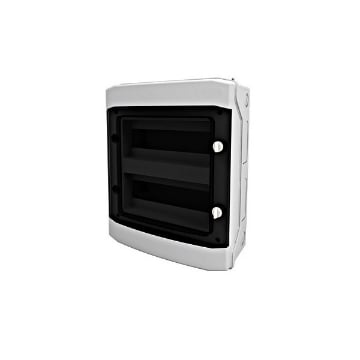

Tablou electric exterior IP65

Un tablou cu IP65 oferă un nivel superior de protecție față de pătrunderea prafului și apei conform clasificării IP și este întâlnit în numeroase carcase pentru exterior sau medii solicitante. În sortiment există modele ABS, termoplastice și alte construcții cu IP65.

Pentru montaj exterior trebuie verificate și materialul, rezistența mecanică, temperatura admisă și instrucțiunile producătorului. Gradul IP este important, dar nu este singurul criteriu care definește utilizarea produsului.

Plastic sau metal: ce alegi

Alegerea materialului depinde de aplicație, dimensiunea instalației, condițiile de montaj și construcția cerută de proiect. Plasticul și metalul nu trebuie tratate ca variante în care una este universal superioară celeilalte.

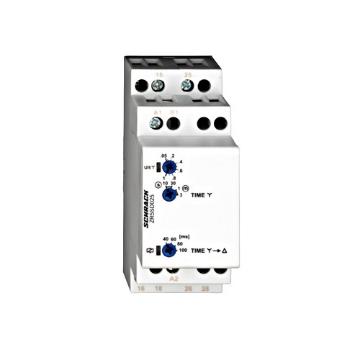

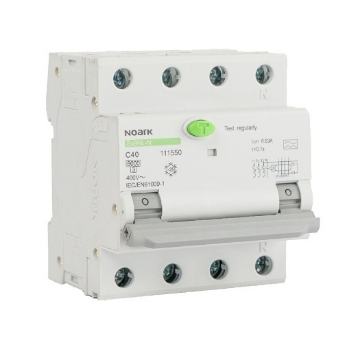

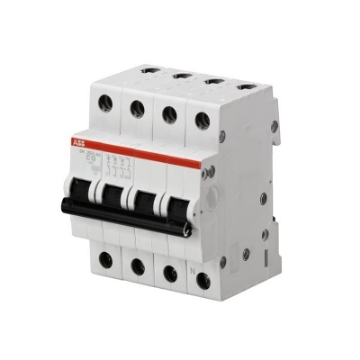

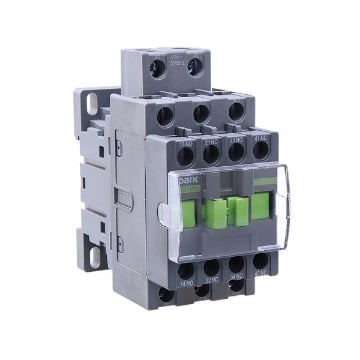

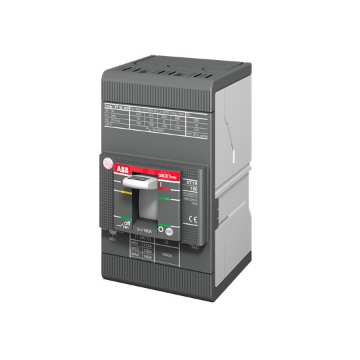

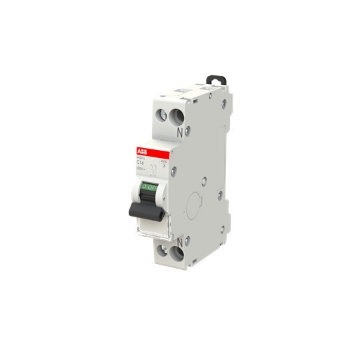

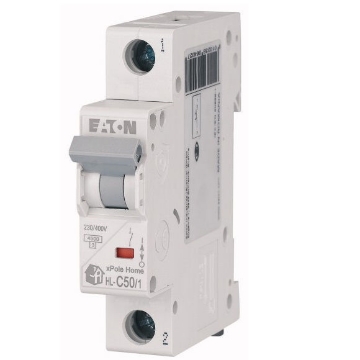

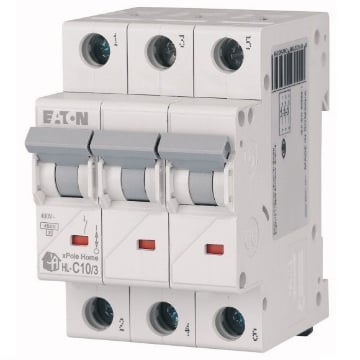

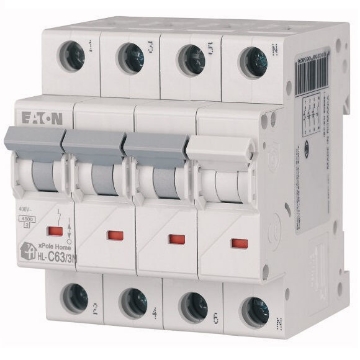

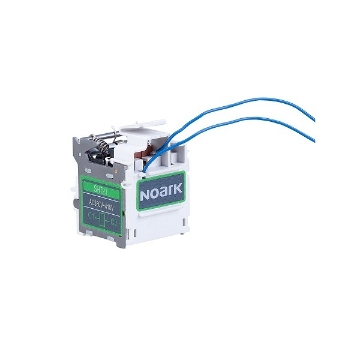

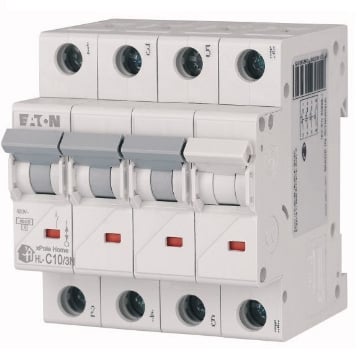

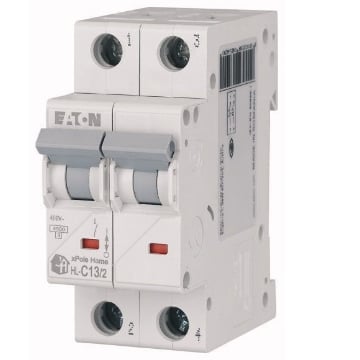

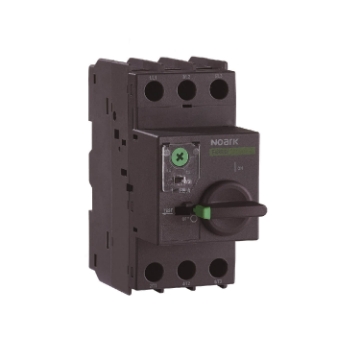

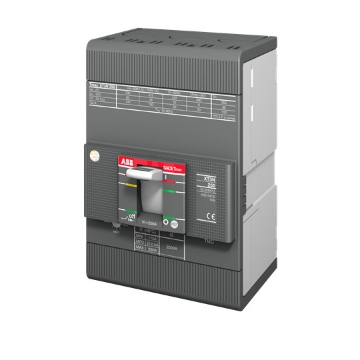

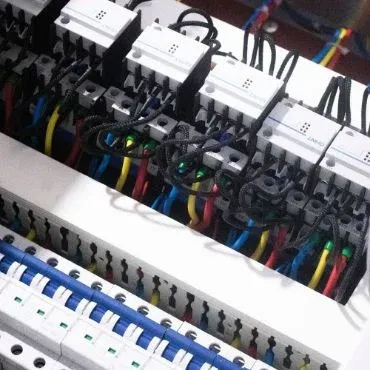

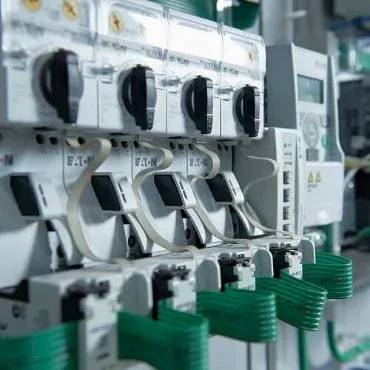

Tabloul electric și aparatura de protecție

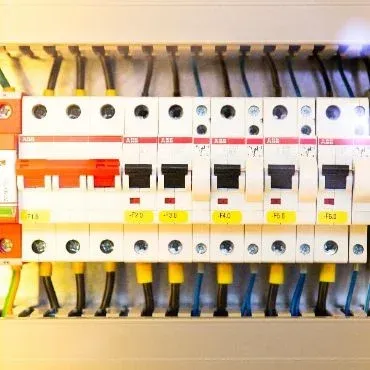

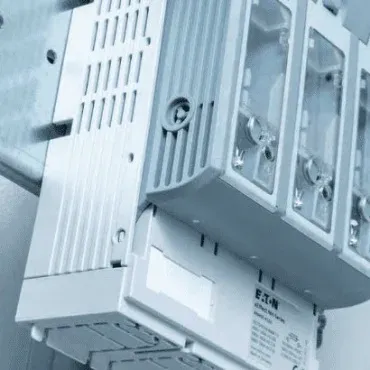

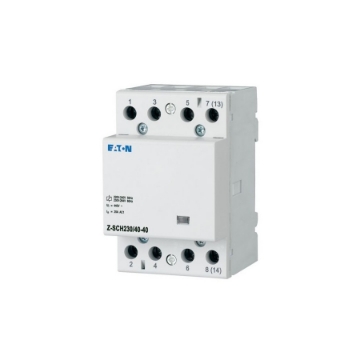

Carcasa tabloului și aparatura montată în interior sunt componente distincte ale instalației. Tabloul oferă spațiul și infrastructura necesară pentru organizare, iar aparatele de protecție și comandă se selectează conform schemei electrice.

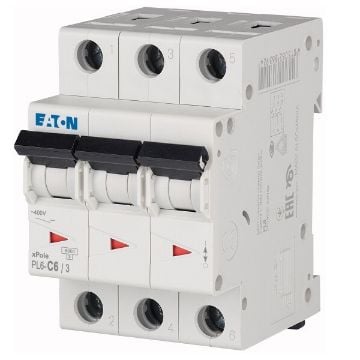

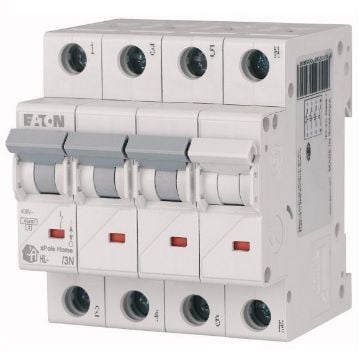

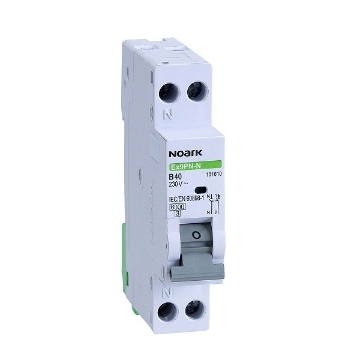

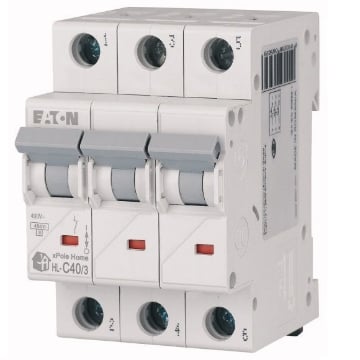

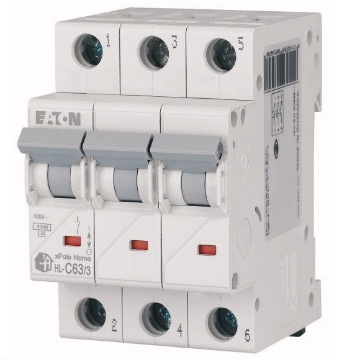

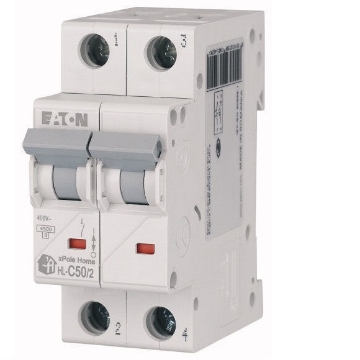

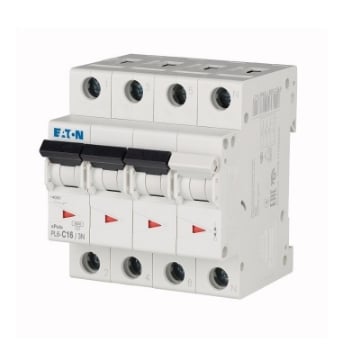

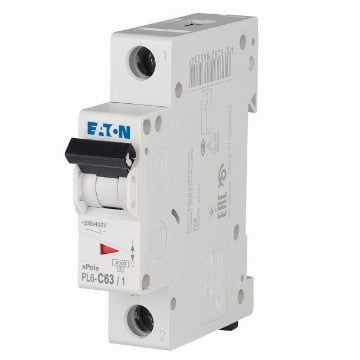

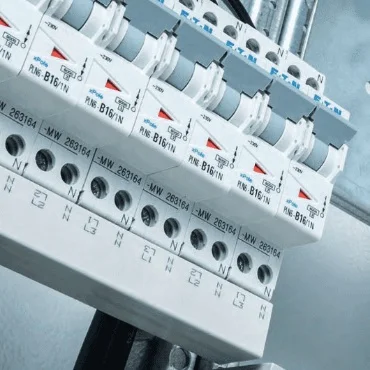

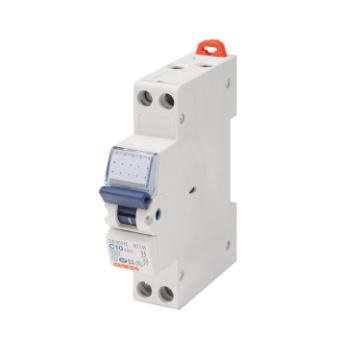

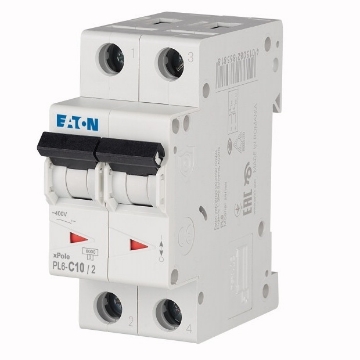

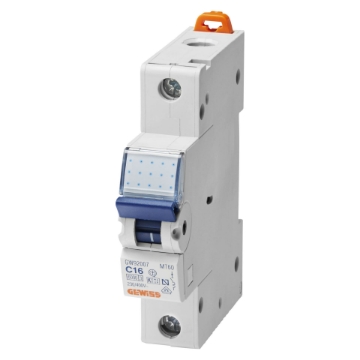

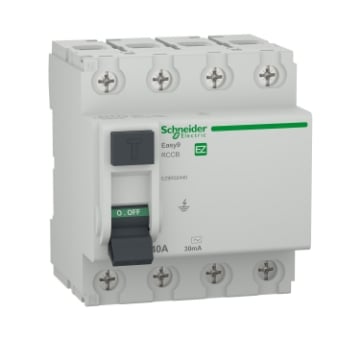

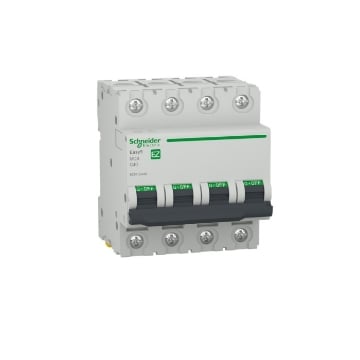

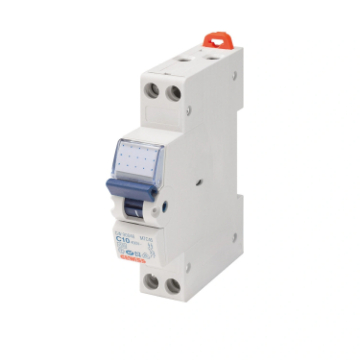

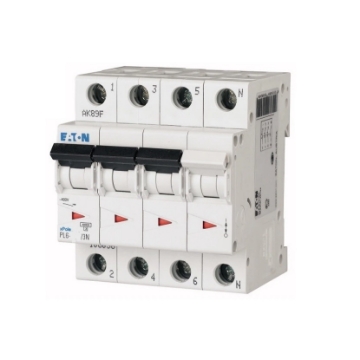

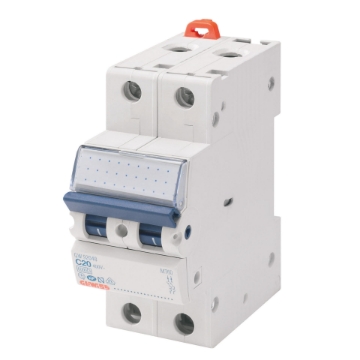

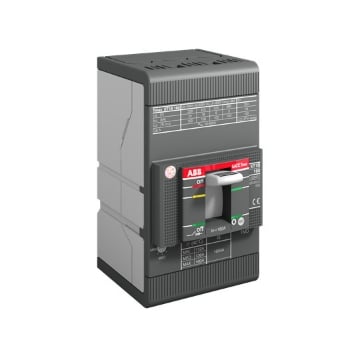

Pentru întrerupătoare modulare poți consulta Siguranțe Automate, iar pentru protecție diferențială există Siguranțe Diferențiale. Dimensionarea și coordonarea protecțiilor trebuie realizate pentru instalația concretă, nu deduse din capacitatea tabloului.

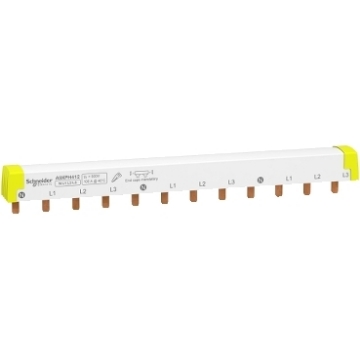

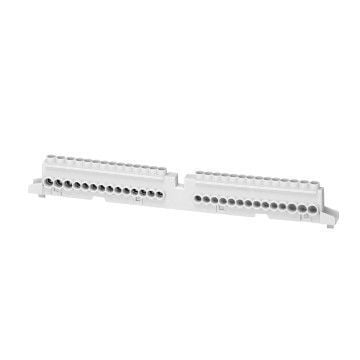

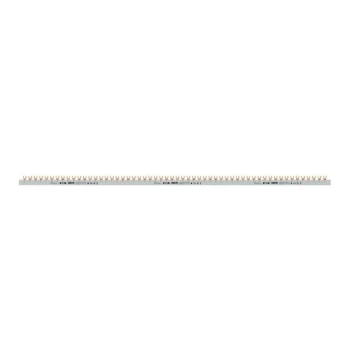

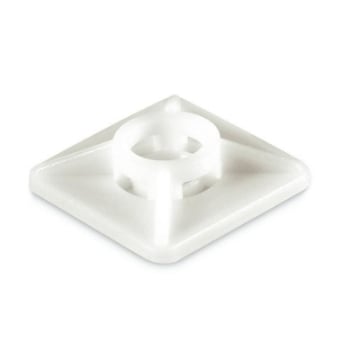

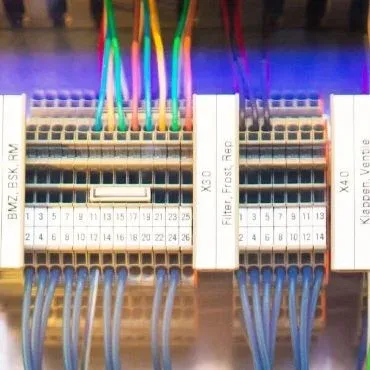

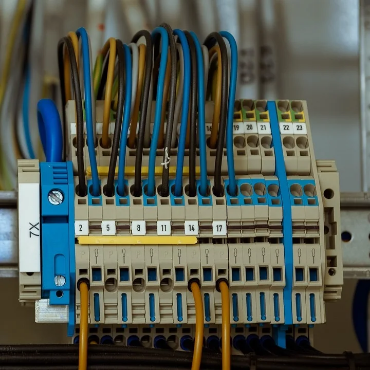

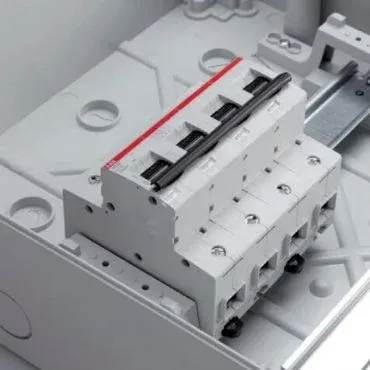

Pentru bare, cleme și elemente de distribuție există sisteme de distribuție, bare și cleme, iar componentele constructive pot fi selectate din componente și accesorii pentru tablouri și dulapuri.

Tablouri electrice pentru casă

Tablouri electrice pentru o locuință trebuie dimensionate după numărul circuitelor și aparatele prevăzute în proiect. Iluminatul, prizele și consumatorii dedicați pot necesita circuite distincte, iar schema finală stabilește numărul și tipul protecțiilor.

Pentru o instalație rezidențială, alegerea dintre aparent și încastrat depinde de construcție și de locul montajului. Numărul de module trebuie să includă aparatura prevăzută și spațiul necesar pentru eventuale extinderi, fără a improviza după instalare.

Tablouri electrice pentru exterior

Pentru exterior, primul criteriu este alegerea unei carcase proiectate pentru condițiile respective. Sortimentul include tablouri cu IP65, IP66 și IP67, dar valoarea trebuie verificată pentru produsul exact.

Dimensiunile și materialul devin importante în aplicații de distribuție, automatizare sau instalații expuse. Unele carcase ABS și termoplastice au și niveluri ridicate de rezistență mecanică, însă caracteristica trebuie confirmată individual și nu generalizată la toate produsele outdoor.

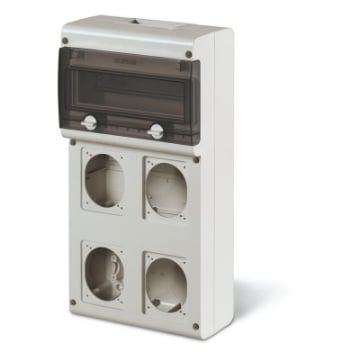

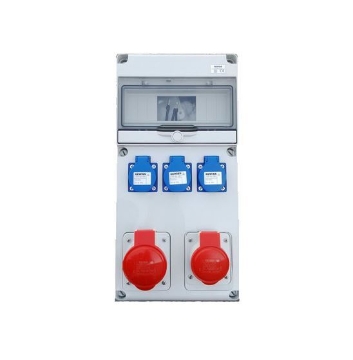

Tablouri electrice pentru organizare de șantier

Șantierul are cerințe diferite față de un tablou fix de locuință. Pentru distribuția temporară și alimentarea echipamentelor există Tablouri organizare șantier, cu configurații dedicate acestei utilizări.

Dacă intenția este „tablou organizare șantier”, pagina specializată trebuie folosită în locul alegerii unui tablou modular generic. Acolo configurația și echiparea sunt orientate către distribuția electrică temporară specifică șantierului.

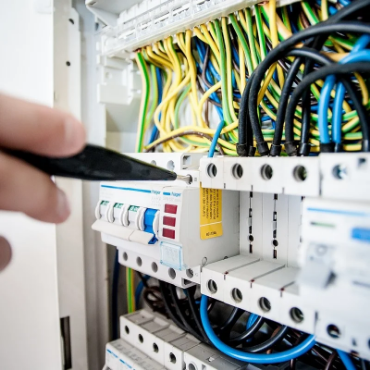

Tablouri electrice pe brand

Tablouri electrice sunt disponibile de la mai mulți producători, iar selecția poate fi restrânsă după brand atunci când proiectul, nomenclatura sau compatibilitatea cu o familie existentă impune acest lucru. Sortimentul include GEWISS, EATON, SCAME, STARKE, NOARK, ABB, SCHNEIDER și alte mărci.

Pentru selecții dedicate poți consulta Tablouri electrice GEWISS, Tablouri electrice EATON, Tablouri electrice SCAME, Tablouri electrice STARKE și Tablouri electrice NOARK.

Brandul nu înlocuiește însă verificarea tehnică. În cadrul aceluiași producător pot exista tablouri cu număr de module, material, montaj și IP diferite.

Tablou gol sau tablou electric echipat

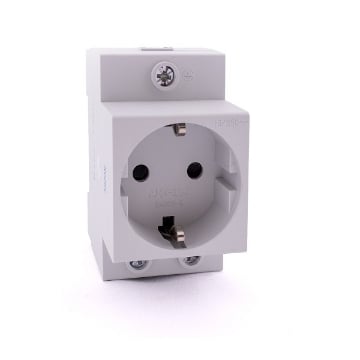

Un tablou gol oferă carcasa și componentele constructive specificate de produs, dar aparatele de protecție trebuie selectate separat. Un tablou echipat include anumite componente electrice definite în configurația produsului.

Termenul „echipat” nu garantează că pachetul corespunde oricărei instalații. Verifică exact ce protecții, prize, borne sau alte componente sunt incluse și raportează configurația la schema proiectului.

Dacă ai nevoie de o soluție deja configurată, nu presupune că orice produs din categoria generală este echipat. Citește lista componentelor și diferențiază clar carcasa goală de unitatea completă.

Cum alegi tablouri electrice pas cu pas

Tablouri electrice se aleg corect printr-o succesiune de criterii tehnice. Dacă pornești doar de la preț sau de la dimensiunea exterioară, riști să obții o carcasă incompatibilă cu instalația proiectată.

1. Pornește de la schema electrică. Identifică aparatele și circuitele care trebuie montate.
2. Calculează modulele necesare. Adună spațiul ocupat de aparatura modulară și păstrează rezervă pentru extindere.
3. Alege montajul. Verifică dacă instalația necesită tablou aparent sau încastrat.
4. Stabilește mediul. Interiorul, exteriorul, spațiile tehnice și șantierul pot avea cerințe diferite.
5. Verifică gradul IP. Alege nivelul de protecție cerut de amplasare și proiect.
6. Alege materialul. Plasticul, ABS-ul, termoplasticul sau metalul trebuie corelate cu aplicația.
7. Verifică echiparea. Confirmă dacă produsul include bare, borne, contrapanou sau alte componente.
8. Verifică dimensiunile. Confirmă atât spațiul exterior disponibil, cât și capacitatea internă necesară.

Erori frecvente la alegerea tablourilor electrice

Alegerea unui tablou exact la numărul de module ocupate inițial. O instalație fără spațiu de rezervă devine dificil de extins. Calculează aparatura prevăzută și ia în considerare dezvoltarea realistă a instalației.

Presupunerea că IP65 este obligatoriu pentru orice tablou. Gradul de protecție se alege după mediul de montaj. Pentru un interior protejat poate exista o altă cerință, iar pentru exterior trebuie analizate condițiile exacte și specificația produsului.

Confundarea tabloului cu aparatura de protecție. Un tablou gol nu include automat siguranțe, protecții diferențiale sau alte aparate. Verifică ce conține produsul și selectează separat aparatura prevăzută în schemă.

Alegerea numai după dimensiunea exterioară. Două carcase asemănătoare ca dimensiune pot avea organizare internă, număr de module și echipare diferite. Capacitatea și construcția internă sunt criterii obligatorii.

Folosirea unui tablou generic în locul unei soluții de șantier. Pentru distribuție temporară și alimentarea echipamentelor pe șantier există produse dedicate. Alege configurația potrivită aplicației în loc să adaptezi o carcasă nepotrivită.

Întrebări frecvente despre tablouri electrice

Cum aleg numărul de module pentru un tablou electric?

Numărul de module al unui tablou electric se stabilește prin însumarea spațiului ocupat de aparatele prevăzute în schemă și adăugarea unei rezerve pentru extindere. Nu număra doar siguranțele, deoarece unele aparate ocupă mai multe module.

Ce diferență este între un tablou aparent și unul încastrat?

Tabloul aparent se montează pe suprafața peretelui, iar tabloul încastrat este integrat într-un gol realizat în perete. Alegerea depinde de instalație, spațiul disponibil și modul în care vrei să fie integrat tabloul.

Ce grad IP trebuie să aibă un tablou electric exterior?

Gradul IP al unui tablou electric exterior trebuie ales după condițiile reale de montaj și specificația proiectului. În ofertă există modele IP65, IP66 și IP67, dar protecția necesară nu trebuie stabilită numai după faptul că produsul este montat în exterior.

Ce aleg: tablou electric din plastic sau metal?

Un tablou electric din plastic sau metal se alege după aplicație, dimensiuni, mediu, construcție și gradul de protecție necesar. Ambele materiale există în configurații profesionale, iar materialul singur nu stabilește dacă produsul este potrivit.

Tabloul electric include siguranțele?

Un tablou electric nu include automat siguranțe sau alte aparate de protecție. Unele produse sunt carcase goale, iar altele sunt configurații echipate. Verifică lista componentelor pentru produsul exact înainte de cumpărare.
