Tablouri organizare santier

Tablouri organizare șantier sunt soluții de distribuție electrică destinate alimentării sculelor, utilajelor și altor echipamente dintr-un punct central de pe șantier. Gama actuală ETBM este formată din produse GEWISS și SCAME și include tablouri cu prize Schuko, prize industriale de 16A și 32A, configurații monofazate sau trifazate și variante cablate, precablate ori pregătite pentru echiparea cerută de instalație.

Alegerea trebuie făcută după alimentarea disponibilă și consumatorii care vor fi conectați, nu doar după numărul de prize. În sortiment există modele cu IP44, IP65 sau IP66, capacități de la 4 la 20 module și configurații foarte diferite: de la tablouri compacte cu una sau două prize până la modele GEWISS Q-DIN cu până la 8 poziții pentru prize de 16A/32A.

Cum alegi tablouri organizare șantier

Tablouri organizare șantier se aleg pornind de la tipul alimentării, tensiunea disponibilă și echipamentele care trebuie conectate. După aceste criterii se stabilesc numărul și tipul prizelor, curentul nominal, numărul de poli, gradul IP și aparatura care trebuie să existe în tablou.

Un tablou cu trei prize Schuko de 16A răspunde unei nevoi diferite față de o configurație care combină prize Schuko cu prize industriale 5P de 16A sau 32A. De aceea, două produse cu dimensiuni apropiate nu trebuie considerate echivalente fără verificarea echipării.

Ce conține un tablou de organizare pentru șantier

Conținutul diferă semnificativ între produse. Sortimentul actual include tablouri cu una, două, trei sau patru prize, precum și modele GEWISS cu 8 poziții pentru prize și alte configurații Q-DIN destinate echipării specifice.

Unele produse SCAME sunt comercializate ca precablate, altele ca cablate, iar anumite tablouri sunt prezentate prin numărul de module și locurile disponibile pentru prize. Aceste denumiri nu trebuie tratate ca fiind identice: verifică exact prizele, aparatura și conexiunile incluse în modelul selectat.

În gama actuală există, de exemplu, configurații cu două prize Schuko și o priză industrială de 16A, precum și modele care combină două prize Schuko cu prize industriale de 16A și 32A. Alte produse au exclusiv prize Schuko sau poziții destinate echipării ulterioare.

Tablou organizare șantier 16A

Tablouri organizare șantier cu prize de 16A sunt bine reprezentate în oferta actuală. Există atât prize Schuko de 16A pentru 230V, cât și prize industriale de 16A în configurații specifice produsului.

Un model SCAME poate combina două prize Schuko cu o priză industrială 16A 5P, iar anumite tablouri GEWISS oferă mai multe poziții pentru prize de 16A. Configurația trebuie aleasă după echipamentele care vor fi alimentate și după instalația disponibilă pe șantier.

Curentul de 16A nu indică singur compatibilitatea. Contează și tensiunea, numărul de poli, tipul prizei și protecțiile prevăzute în ansamblu.

Tablou organizare șantier 32A

Prizele de 32A apar în mai multe configurații SCAME și GEWISS. Sunt disponibile tablouri care combină prize Schuko de 16A cu o priză industrială de 32A, precum și modele cu mai multe prize sau poziții pentru 16A și 32A.

Tablouri organizare șantier cu 32A nu trebuie alese doar pentru că permit un curent nominal mai mare. Instalația de alimentare, cablul, protecțiile și echipamentul conectat trebuie să corespundă configurației respective.

Dacă proiectul necesită atât consumatori uzuali la 230V, cât și echipamente alimentate prin prize industriale, o configurație mixtă poate reduce nevoia de puncte de distribuție separate, cu condiția ca ansamblul să fie dimensionat corect.

Prize Schuko și prize industriale în același tablou

Una dintre caracteristicile importante ale acestei categorii este combinația dintre prize Schuko și prize industriale. În oferta SCAME există mai multe tablouri precablate sau cablate care reunesc cele două tipuri în același ansamblu.

Prizele Schuko sunt întâlnite în configurații de 16A la 230V, iar prizele industriale apar în variante de 16A sau 32A și cu diferite configurații de poli. Înainte de comandă trebuie verificată fișa echipamentului care va fi conectat.

Pentru componente individuale și alte configurații de conectare poți consulta Prize și fișe industriale. Alegerea unei prize separate trebuie însă corelată cu tabloul și instalația în care va fi utilizată.

Tablou șantier monofazat sau trifazat

Tablouri organizare șantier pot include ieșiri pentru alimentări diferite, în funcție de model. În gama actuală există produse cu prize Schuko 230V și configurații industriale 400V sau cu tensiuni nominale asociate sistemelor trifazate.

Un tablou care include o priză industrială 5P de 16A sau 32A nu trebuie ales doar după numărul de poli. Trebuie verificată tensiunea nominală, alimentarea disponibilă și echipamentul conectat.

Pentru un șantier unde există numai consumatori monofazați, o configurație simplă poate fi suficientă. Dacă sunt folosite utilaje trifazate, tabloul trebuie să ofere ieșirile și protecțiile corespunzătoare proiectului electric.

Tablouri precablate pentru șantier

SCAME are în oferta actuală mai multe produse descrise ca precablate. Acestea sunt disponibile în configurații cu 4, 6 sau 8 module și combinații diferite de prize Schuko și industriale.

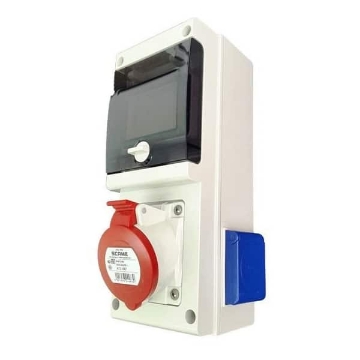

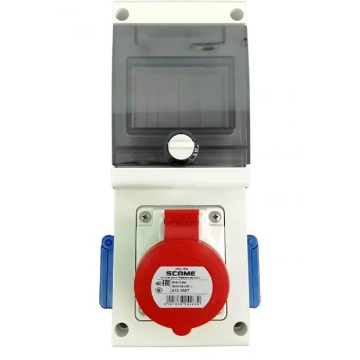

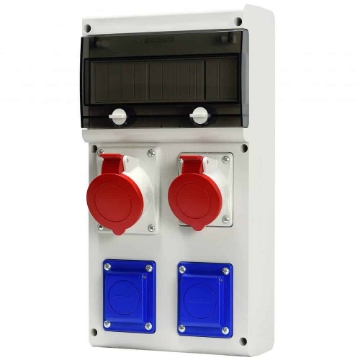

De exemplu, există tablouri precablate cu două prize Schuko de 16A și o priză industrială 400V de 16A sau 32A, precum și variante cu patru prize Schuko și ieșiri industriale suplimentare. Configurația concretă trebuie citită din produs, deoarece termenul „precablat” nu stabilește singur toate componentele incluse.

Tablouri cablate pentru șantier

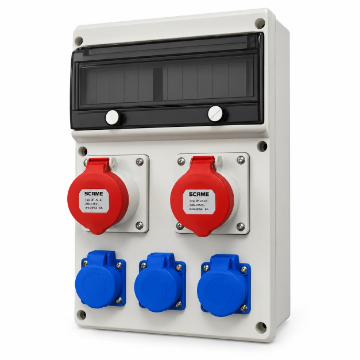

Tablouri organizare șantier SCAME sunt disponibile și în variante descrise ca fiind cablate. În selecția actuală apar modele cu trei prize Schuko, două prize Schuko plus o priză de 16A sau două prize Schuko plus o priză de 32A.

Diferența practică față de un alt produs trebuie stabilită după conținutul complet al tabloului. Nu presupune că toate variantele „cablate” au aceeași aparatură internă sau aceleași protecții.

Tablouri GEWISS Q-DIN pentru șantier

GEWISS este prezent în categorie prin mai multe tablouri Q-DIN cu capacități și configurații diferite. Sortimentul include modele cu 5, 10, 14 și 20 module și cu 3, 4 sau până la 8 poziții pentru prize, în funcție de produs.

Un exemplu este modelul Q-DIN de 20 module cu 8 poziții pentru prize de 16A/32A și IP65. Există și un model de 14 module cu trei prize interblocabile și IP65, precum și configurații mai compacte de 5 sau 10 module.

Tablouri organizare șantier GEWISS trebuie selectate după capacitate și echipare, nu doar după dimensiunea exterioară. Numărul de module descrie spațiul modular, iar numărul locurilor pentru prize este un criteriu separat.

Tablouri SCAME pentru organizare șantier

SCAME acoperă cea mai mare parte a sortimentului actual, de la carcase cu una, două, trei sau patru poziții pentru prize până la tablouri precablate și cablate cu combinații Schuko, 16A și 32A.

În gamă apar carcase și tablouri cu IP44 sau IP66, în funcție de model. Sunt disponibile inclusiv produse cu 4, 6, 8 sau 11 module și configurații cu până la patru prize.

Pentru o selecție mai largă a producătorului există Tablouri electrice SCAME. Pagina actuală trebuie însă utilizată atunci când intenția este specifică distribuției electrice temporare și organizării de șantier.

IP44, IP65 sau IP66?

Tablouri organizare șantier din sortimentul actual pot avea IP44, IP65 sau IP66, în funcție de produs. Nu există un singur grad de protecție aplicabil întregii categorii.

Mai multe configurații precablate SCAME sunt IP44, anumite tablouri GEWISS Q-DIN sunt IP65, iar unele carcase și tablouri SCAME au IP66. Alegerea trebuie făcută după condițiile reale de montaj și expunere.

Gradul IP nu trebuie analizat izolat. Modul în care sunt realizate conexiunile, prizele și intrările de cablu trebuie să respecte configurația și instrucțiunile produsului pentru a păstra caracteristicile ansamblului.

Câte module trebuie să aibă tabloul de șantier?

Numărul de module diferă în funcție de aparatura care trebuie montată. Sortimentul actual include produse de 4, 5, 6, 8, 10, 11, 14 și 20 module, în funcție de familie și model.

Un tablou de 20 module oferă mai mult spațiu modular decât unul de 5 module, dar nu este automat alegerea potrivită pentru orice șantier. Capacitatea trebuie dimensionată după aparatura necesară și după configurația prizelor.

Pentru tablouri generale, fără focalizare specifică pe organizarea de șantier, există pagina Tablouri Electrice. Aceasta acoperă o gamă mult mai largă de carcase și sisteme de distribuție.

Tablou de șantier gol, echipat, precablat sau cablat?

Tablouri organizare șantier nu trebuie presupuse automat complet echipate. În catalog există produse descrise prin locurile disponibile pentru prize, tablouri precablate, modele cablate și configurații în care anumite componente sunt deja indicate explicit.

Înainte de comandă verifică lista de prize și aparate incluse. Un produs cu „4 locuri prize” nu trebuie tratat ca fiind identic cu un tablou care declară explicit patru prize montate și cablate.

Același principiu se aplică aparaturii modulare. Dacă în produs sunt declarate întreruptoare automate sau alte protecții, acestea pot fi considerate parte a configurației respective; dacă nu sunt declarate, nu trebuie presupuse.

Protecții în tabloul de organizare șantier

Unele produse cablate sau precablate includ aparatură de protecție în configurația lor. De exemplu, există un tablou SCAME cu două prize Schuko, o priză trifazată de 16A și întreruptor automat asociat configurației respective.

Pentru proiectarea unui ansamblu neechipat sau pentru completarea unui sistem, poți consulta Siguranțe Automate. Aparatura trebuie dimensionată după circuite și după proiect, nu aleasă doar pentru a ocupa modulele disponibile.

Tablou organizare șantier sau tablou electric standard?

Un tablou electric standard poate fi destinat distribuției într-o clădire rezidențială, comercială sau industrială și poate să nu includă prize pentru conectarea directă a echipamentelor. Un tablou de organizare șantier este construit în jurul nevoii de distribuție temporară și acces direct la prize în configurațiile oferite.

Aceasta este diferența comercială principală dintre pagina actuală și categoria generică de tablouri. Dacă proiectul are nevoie de o carcasă pentru aparatură modulară fixă, Tablou Electric sau categoria generală de tablouri poate fi mai relevantă.

Cum compari tablourile de organizare șantier

Comparația trebuie făcută după parametrii care determină compatibilitatea cu alimentarea și consumatorii. Numărul total de prize este util, dar nu spune ce tipuri de echipamente pot fi conectate.

Cum alegi tablouri organizare șantier pas cu pas

Tablouri organizare șantier se aleg corect dacă pornești de la sursa de alimentare și de la consumatori, apoi verifici construcția tabloului. Numărul de prize este un rezultat al necesarului, nu primul criteriu tehnic.

1. Stabilește alimentarea disponibilă. Verifică dacă instalația este monofazată, trifazată sau oferă ambele tipuri de circuite.
2. Identifică echipamentele. Notează prizele Schuko și industriale necesare, precum și curenții de 16A sau 32A.
3. Verifică numărul de poli. Prizele industriale trebuie să corespundă fișelor și echipamentelor utilizate.
4. Alege numărul de prize. Sortimentul include configurații compacte și modele cu mai multe poziții.
5. Stabilește aparatura modulară. Calculează numărul de module și protecțiile cerute de proiect.
6. Verifică nivelul de echipare. Confirmă dacă tabloul este cu locuri pentru prize, precablat sau cablat și ce include efectiv.
7. Alege gradul IP. IP44, IP65 sau IP66 trebuie corelat cu mediul real.
8. Verifică produsul complet. Nu transfera caracteristicile unui model GEWISS sau SCAME asupra întregii categorii.

Erori frecvente la alegerea tabloului de șantier

Alegerea doar după numărul de prize. Trei prize Schuko și trei prize industriale nu reprezintă aceeași configurație. Verifică tipul, curentul, tensiunea și numărul de poli.

Presupunerea că orice tablou este complet echipat. Categoria include tablouri cu locuri pentru prize, produse precablate și variante cablate. Citește exact ce componente sunt incluse în modelul comandat.

Confundarea 16A cu 32A. Prizele și circuitele au caracteristici diferite, iar alegerea trebuie corelată cu echipamentele și instalația. Nu utiliza un adaptor improvizat pentru a compensa o configurație incompatibilă.

Presupunerea că toate tablourile de șantier au IP66. Gama actuală include IP44, IP65 și IP66. Verifică produsul exact și condițiile în care va fi montat.

Alegerea unui tablou general în locul unuia pentru distribuție temporară. Dacă ai nevoie de prize Schuko și industriale accesibile direct pe șantier, un simplu tablou modular gol nu rezolvă aceeași funcție.

Întrebări frecvente despre tablouri organizare șantier

Ce este un tablou de organizare șantier?

Tabloul de organizare șantier este un ansamblu pentru distribuția energiei către echipamentele utilizate temporar într-un șantier. În funcție de model, poate include prize Schuko, prize industriale de 16A sau 32A, spațiu modular și aparatură deja cablată sau precablată.

Ce tablou organizare șantier aleg pentru 230V și 400V?

Tabloul organizare șantier pentru 230V și 400V trebuie să includă prizele și configurațiile de poli compatibile cu echipamentele utilizate. Sortimentul actual include modele SCAME care combină prize Schuko 230V cu prize industriale 400V de 16A sau 32A.

Ce diferență este între un tablou precablat și unul cablat?

Un tablou precablat și unul cablat trebuie diferențiate după configurația concretă declarată de producător. În gama actuală există ambele denumiri, dar prizele, modulele și aparatura incluse diferă de la produs la produs; termenul singur nu este suficient pentru alegere.

Ce grad IP trebuie să aibă un tablou de șantier?

Gradul IP pentru un tablou de șantier se alege după condițiile reale de expunere și construcția produsului. Selecția actuală include tablouri IP44, IP65 și IP66, astfel încât protecția trebuie verificată individual.

Există tablouri de șantier cu prize de 16A și 32A?

Tablouri organizare șantier cu prize de 16A și 32A există în gama actuală GEWISS și SCAME. Sunt disponibile atât modele care combină cele două valori, cât și configurații concentrate pe un anumit tip de priză, de aceea trebuie verificată echiparea produsului exact.
