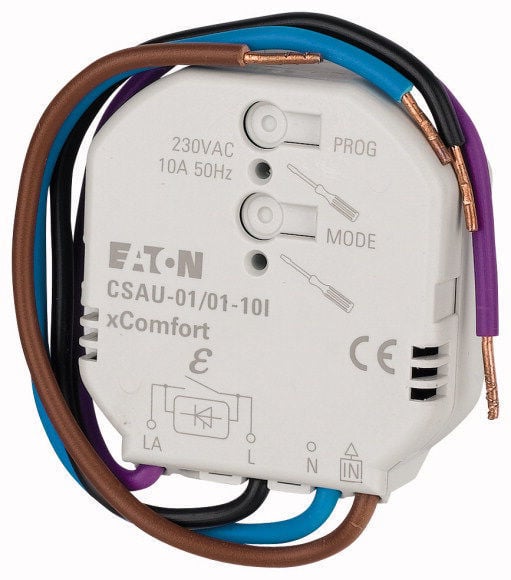

Actuator comutare Eaton XComfort 172938 10A alb IP20 CSAU-01/01-10I

Ce este actuatorul Eaton XComfort CSAU-01/01-10I?

Actuatorul Eaton XComfort CSAU-01/01-10I este un dispozitiv radio pentru comutarea unei sarcini electrice compatibile. Modelul are codul de producător 172938, un contact de comutare și o intrare binară locală care permite integrarea unei comenzi cablate de 230 V AC.

Documentația Eaton confirmă un curent maxim de comutare de 10 A, o putere maximă de 2300 W și alimentarea la 230 V. Actuatorul comunică bidirecțional în sistemul XComfort, permite operarea locală și este prevăzut cu indicator LED.

Care este rolul intrării locale?

Intrarea binară permite conectarea unei comenzi locale compatibile, astfel încât sarcina să poată fi acționată și printr-un dispozitiv cablat. Aceasta diferențiază modelul CSAU-01/01-10I de varianta CSAU-01/01-10, cod 172937, care nu are intrare binară.

Intrarea locală nu trebuie confundată cu o intrare pentru senzori analogici, un port de comunicație sau o funcție de măsurare a energiei. Semnalul și schema de conectare trebuie să respecte instrucțiunile Eaton pentru modelul 172938.

Ce poate controla actuatorul?

Funcția confirmată este comutarea unei sarcini electrice compatibile. Actuatorul primește comenzi prin rețeaua radio XComfort sau prin intrarea locală și deschide ori închide contactul de ieșire.

Curentul de 10 A și puterea maximă de 2300 W reprezintă limite generale confirmate. Compatibilitatea trebuie verificată și în funcție de tipul sarcinii, curentul de pornire și caracteristicile electrice ale echipamentului conectat. Eaton indică utilizarea pentru sarcină de tip C, dar valorile admise pot varia între tehnologiile de consumatori.

Care sunt diferențiatorii principali?

• Intrarea binară locală permite integrarea unei comenzi cablate de 230 V AC.
• Curentul maxim de comutare este de 10 A.
• Puterea maximă de comutare confirmată este de 2300 W la 230 V.
• Comunicarea radio bidirecțională permite schimbul de informații în sistemul XComfort.
• Operarea locală și indicatorul LED ajută la instalare și verificare.

Cum se montează?

Documentația Eaton indică montaj încastrat într-o doză corespunzătoare. Adâncimea minimă confirmată a dozei este de 1,8 cm, iar dimensiunile actuatorului sunt de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime.

La verificarea spațiului trebuie luate în calcul și conexiunile electrice, conductorii și poziția mecanismelor din doză. Pagina nu confirmă includerea dozei, a conectorilor sau a altor accesorii de instalare.

Actuatorul este alimentat la 230 V, iar intrarea locală utilizează de asemenea un semnal de 230 V AC. Conectarea trebuie realizată conform schemei Eaton și cerințelor aplicabile instalației electrice.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită o intrare locală. Dacă sarcina va fi comandată exclusiv radio, varianta fără intrare poate avea o configurație diferită. Dacă este necesară și măsurarea energiei, trebuie analizat modelul CSAU-01/01-10IE, cod 172939, care reprezintă un produs distinct.

Trebuie verificat tipul sarcinii conectate. Valoarea de 2300 W nu trebuie aplicată automat oricărui consumator, deoarece sursele LED, transformatoarele, motoarele și alte echipamente pot avea curenți de pornire diferiți.

Modelul are un singur contact și o singură intrare binară. Pentru controlul mai multor circuite, reglarea intensității sau comanda unui motor cu două direcții trebuie selectat un actuator proiectat pentru funcția respectivă.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau solicitări mecanice ridicate.

Cum se compară cu alte actuatoare XComfort?

Modelul 172938 adaugă o intrare locală față de actuatorul 172937. Varianta 172939 include, conform denumirii și documentației sale, intrare și funcție de măsurare a energiei. Aceste produse nu trebuie confundate doar pentru că au același curent nominal de 10 A.

Alegerea trebuie realizată după funcție, model, cod, numărul intrărilor și necesitatea măsurării energiei. Culoarea și dimensiunile nu sunt suficiente pentru diferențiere.

Întrebări frecvente

Ce tip de produs este Eaton CSAU-01/01-10I?

Este un actuator radio de comutare cu un contact și o intrare binară locală.

Ce curent poate comuta?

Curentul maxim de comutare confirmat este de 10 A.

Ce putere maximă este indicată?

Documentația Eaton indică o putere maximă de 2300 W la 230 V.

Are intrare locală?

Da. Modelul 172938 are o intrare binară locală de 230 V AC.

Are măsurarea energiei?

Nu este confirmată pentru acest model. Varianta cu măsurare a energiei are alt cod.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, schema electrică, intrarea locală și spațiul disponibil în doză.
