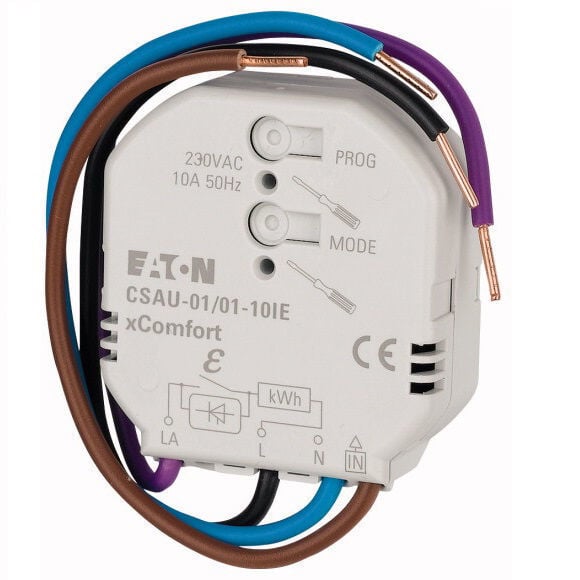

Actuator comutare Eaton XComfort 172939 10A masurare energie IP20 alb CSAU-01/01-10IE

Ce este actuatorul Eaton XComfort CSAU-01/01-10IE?

Actuatorul Eaton XComfort CSAU-01/01-10IE este un dispozitiv radio pentru comutarea unei sarcini electrice compatibile și măsurarea energiei asociate acesteia. Modelul are codul de producător 172939, un contact de comutare și o intrare binară locală.

Documentația Eaton confirmă un curent maxim de comutare de 10 A, o putere maximă de 2300 W și alimentarea la 230 V. Actuatorul comunică bidirecțional în sistemul XComfort, permite operarea locală și este prevăzut cu indicator LED.

Ce rol are funcția de măsurare a energiei?

Funcția de măsurare permite actuatorului să înregistreze consumul asociat sarcinii conectate și să furnizeze informația în configurația XComfort compatibilă. Modul de afișare, transmitere sau utilizare a valorilor depinde de controlerul, interfața și versiunea sistemului instalat.

Produsul nu trebuie confundat cu un contor de energie dedicat pentru facturare sau cu un analizor de rețea. Sursele consultate nu confirmă clasa de precizie, intervalul de raportare sau utilizarea valorilor pentru decontare comercială.

Care este rolul intrării locale?

Intrarea binară permite conectarea unei comenzi locale de 230 V AC. Sarcina poate fi astfel acționată prin sistemul radio XComfort sau printr-un dispozitiv cablat compatibil, în funcție de schema și programarea instalației.

Intrarea locală nu este destinată unui senzor analogic și nu reprezintă un port de comunicație. Conectarea trebuie realizată conform instrucțiunilor Eaton pentru modelul CSAU-01/01-10IE.

Care sunt diferențiatorii principali?

• Măsurarea energiei permite monitorizarea sarcinii conectate în sistemul compatibil.
• Intrarea binară locală permite integrarea unei comenzi cablate de 230 V AC.
• Curentul maxim de comutare este de 10 A.
• Puterea maximă de comutare confirmată este de 2300 W la 230 V.
• Comunicarea radio bidirecțională permite schimbul de informații în sistemul XComfort.

Ce poate comuta actuatorul?

Funcția electrică principală este deschiderea și închiderea unui contact pentru o sarcină compatibilă. Eaton indică utilizarea pentru sarcini de tip C, însă alegerea nu trebuie realizată numai după valoarea totală în wați.

Sursele LED, transformatoarele, motoarele și alte echipamente pot avea curenți de pornire mai mari decât curentul din regim stabil. Tipul sarcinii, puterea, curentul de pornire și condițiile de reducere trebuie comparate cu documentația Eaton înainte de conectare.

Cum se montează?

Documentația oficială indică montaj încastrat într-o doză corespunzătoare, cu adâncimea minimă de 1,8 cm. Dimensiunile produsului sunt de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime.

La evaluarea spațiului trebuie luate în calcul și conductorii, conexiunile și celelalte componente din doză. Pagina ETBM nu confirmă includerea dozei, conectorilor sau accesoriilor de instalare.

Actuatorul și intrarea locală funcționează la 230 V AC. Montajul trebuie realizat conform schemei electrice Eaton și cerințelor aplicabile instalației.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită atât intrare locală, cât și măsurarea energiei. Modelul CSAU-01/01-10I, cod 172938, are intrare locală, dar nu este prezentat cu funcția de măsurare confirmată. Varianta CSAU-01/01-10, cod 172937, nu are intrare binară.

Trebuie verificat modul în care sistemul existent poate prelua și afișa datele de energie. Prezența funcției în actuator nu confirmă automat disponibilitatea aceleiași vizualizări în orice controler sau generație XComfort.

Modelul are un contact și o intrare binară. Pentru reglarea intensității, comanda unui motor în două direcții sau controlul mai multor circuite trebuie selectat un actuator proiectat pentru funcția respectivă.

Documentația Eaton indică posibilitatea asocierii cu maximum 32 de dispozitive. Modul de asociere și logica de comandă depind de arhitectura instalației și de instrumentele de configurare utilizate.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent, vibrații sau solicitări mecanice ridicate.

Cum se compară cu alte actuatoare XComfort?

Modelul 172939 combină comutarea, intrarea locală și măsurarea energiei. Aceste funcții îl diferențiază de modelele 172937 și 172938, chiar dacă toate variantele au curentul nominal de 10 A și un format exterior apropiat.

Alegerea trebuie realizată după funcții, model și cod, nu numai după curent, culoare sau dimensiuni. Produsele cu denumiri apropiate nu sunt automat interschimbabile.

Întrebări frecvente

Ce tip de produs este Eaton CSAU-01/01-10IE?

Este un actuator radio de comutare cu intrare locală și funcție de măsurare a energiei.

Ce curent poate comuta?

Curentul maxim de comutare confirmat este de 10 A.

Ce putere maximă este indicată?

Documentația Eaton indică o putere maximă de 2300 W la 230 V.

Are intrare locală?

Da. Modelul are o intrare binară locală de 230 V AC.

Poate fi utilizat pentru facturarea energiei?

Sursele consultate nu confirmă o clasă metrologică sau utilizarea pentru facturare.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, schema electrică, compatibilitatea sistemului și spațiul disponibil în doză.
