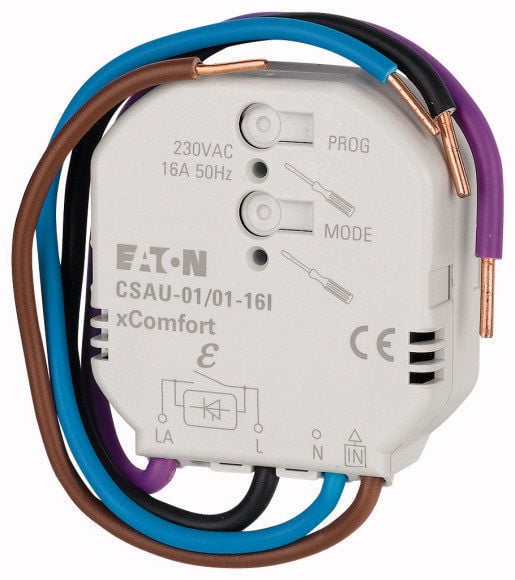

Actuator comutare Eaton XComfort 172941 16A cu intrare IP20 CSAU-01/01-16I

Ce este actuatorul Eaton XComfort CSAU-01/01-16I?

Actuatorul Eaton XComfort CSAU-01/01-16I este un dispozitiv radio pentru comutarea unei sarcini electrice compatibile și integrarea unei comenzi locale cablate. Modelul este identificat prin codul de producător 172941 și EAN-ul 4015081695294.

Actuatorul are un contact de comutare și o intrare binară locală de 230 V AC. Curentul nominal și curentul maxim de comutare sunt de 16 A, iar puterea maximă confirmată este de 3680 W la 230 V.

Care este rolul intrării locale?

Intrarea binară permite conectarea unui dispozitiv de comandă cablat compatibil, astfel încât sarcina să poată fi acționată atât prin sistemul radio Eaton XComfort, cât și printr-o comandă locală. Această caracteristică diferențiază modelul CSAU-01/01-16I de varianta CSAU-01/01-16I, cod 172940, care nu are intrare digitală.

Intrarea locală funcționează la 230 V AC. Aceasta nu trebuie confundată cu o intrare analogică, un port pentru senzori de joasă tensiune sau o interfață de comunicație. Schema de conectare trebuie verificată în documentația aferentă codului 172941.

Care sunt diferențiatorii modelului CSAU-01/01-16I?

• Intrarea binară locală permite integrarea unei comenzi cablate de 230 V AC.
• Curentul maxim de comutare este de 16 A.
• Puterea maximă confirmată este de 3680 W la 230 V.
• Comunicarea radio bidirecțională permite integrarea în sistemul XComfort.
• Operarea locală și indicatorul LED oferă repere pentru instalare și verificare.

Ce tip de sarcină poate comuta?

Sursele tehnice confirmă compatibilitatea cu sarcini de tip C și menționează aplicații pentru iluminat, ventilație și încălzire. Aceste exemple nu înseamnă că orice consumator din categoriile respective poate fi conectat automat la limita de 3680 W.

Sursele LED, transformatoarele, motoarele, ventilatoarele și echipamentele de încălzire pot avea curenți de pornire sau caracteristici reactive diferite. Tipul sarcinii, puterea nominală, curentul de pornire și eventualele condiții de reducere trebuie verificate înainte de conectare.

Are funcție de măsurare a energiei?

Funcția de măsurare a energiei nu este confirmată pentru modelul CSAU-01/01-16I, cod 172941. Produsul combină funcția de comutare cu o intrare locală, fără să fie prezentat drept contor de energie sau analizor de consum.

Varianta CSAU-01/01-16IE, cod 172942, este un model distinct asociat funcției de măsurare a energiei. Litera suplimentară din denumire și codul de producător trebuie verificate pentru a evita confundarea celor două actuatoare.

Cum se montează actuatorul?

Sursele tehnice indică montaj încastrat într-o doză sau cutie de instalare corespunzătoare. Adâncimea minimă indicată pentru doza aparatului este de 1,8 cm. Pagina ETBM prezintă dimensiuni de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime.

La evaluarea spațiului disponibil trebuie luate în calcul conductorii, conexiunile electrice și celelalte componente aflate în doză. Dimensiunea actuatorului nu reprezintă singurul spațiu necesar pentru montaj.

Produsul este alimentat la 230 V, iar intrarea locală utilizează tot un semnal de 230 V AC. Conectarea trebuie realizată conform schemei Eaton și cerințelor aplicabile instalației electrice.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită atât un curent de 16 A, cât și o intrare locală. Dacă sarcina va fi comandată numai prin sistemul radio, modelul 172940 are o configurație diferită, fără intrare digitală. Dacă este necesară măsurarea energiei, trebuie analizat modelul 172942.

Valoarea de 3680 W reprezintă limita maximă generală confirmată la 230 V și nu trebuie aplicată automat oricărui tip de consumator. Pentru surse electronice, motoare, transformatoare sau sarcini cu pornire dificilă trebuie consultate limitele specifice.

Actuatorul are un singur contact de ieșire și o singură intrare binară. Pentru controlul mai multor circuite, reglarea intensității sau comanda unui motor în două direcții trebuie selectat un dispozitiv proiectat pentru funcția respectivă.

Sursele confirmă că nu pot fi conectate faze diferite la același actuator. Circuitul, protecția și conductorii trebuie dimensionați în funcție de sarcina conectată și de cerințele instalației.

Compară modelul CSAU-01/01-16I, codul 172941 și EAN-ul 4015081695294 cu proiectul și documentația sistemului existent. Denumirea XComfort nu confirmă automat compatibilitatea cu orice controler sau generație a sistemului.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent, condens, vibrații sau solicitări mecanice ridicate.

Cum se compară cu alte actuatoare XComfort de 16 A?

Modelul 172940 are un contact de 16 A, dar nu are intrare digitală. Modelul 172941 păstrează curentul de 16 A și adaugă o intrare locală de 230 V AC. Varianta 172942 adaugă funcția de măsurare a energiei și reprezintă un produs distinct.

Alegerea trebuie realizată după funcții, cod, numărul intrărilor și necesitatea monitorizării energiei. Curentul identic de 16 A nu înseamnă că cele trei modele sunt interschimbabile.

Întrebări frecvente

Ce tip de produs este Eaton CSAU-01/01-16I?

Este un actuator radio de comutare cu un contact și o intrare binară locală.

Ce curent poate comuta?

Curentul nominal și curentul maxim de comutare confirmate sunt de 16 A.

Ce putere maximă este indicată?

Sursele tehnice indică o putere maximă de 3680 W la 230 V.

Are intrare locală?

Da. Modelul are o intrare binară locală de 230 V AC.

Are măsurarea energiei?

Nu este confirmată pentru codul 172941. Varianta cu măsurare are un alt cod.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, puterea admisă, schema intrării locale și spațiul disponibil în doză.
