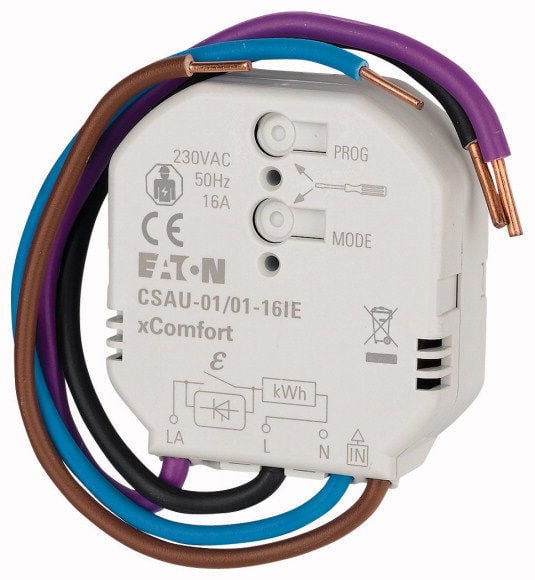

Actuator comutare Eaton XComfort 172942 16A cu intrare IP20 CSAU-01/01-16IE

Ce este actuatorul Eaton XComfort CSAU-01/01-16IE?

Actuatorul Eaton XComfort CSAU-01/01-16IE este un dispozitiv radio pentru comutarea unei sarcini electrice compatibile și măsurarea energiei asociate acesteia. Modelul este identificat prin codul de producător 172942 și EAN-ul 4015081695300.

Actuatorul are un contact de comutare și o intrare binară. Curentul nominal și curentul maxim de comutare sunt de 16 A, iar puterea maximă confirmată este de 3680 W la tensiunea de alimentare de 230 V.

Ce rol are funcția de măsurare a energiei?

Funcția de măsurare permite actuatorului să urmărească energia asociată sarcinii conectate și să transmită informația în configurația XComfort compatibilă. Modul de afișare, stocare și utilizare a valorilor depinde de controlerul, interfața și versiunea sistemului instalat.

Produsul nu trebuie confundat cu un contor dedicat pentru facturare sau cu un analizor de rețea. Sursele consultate nu precizează o clasă metrologică, o precizie de facturare sau posibilitatea utilizării valorilor pentru decontări comerciale.

Care este rolul intrării binare?

Intrarea binară permite integrarea unei comenzi locale compatibile, astfel încât sarcina să poată fi acționată atât prin sistemul radio Eaton XComfort, cât și prin dispozitivul cablat asociat. Schema electrică trebuie verificată în instrucțiunile de instalare pentru codul 172942.

Intrarea nu trebuie confundată cu un port pentru senzori analogici, o interfață Ethernet sau o conexiune pentru magistrale industriale. Tipul semnalului și modul de cablare trebuie respectate conform documentației Eaton.

Care sunt diferențiatorii principali?

• Măsurarea energiei permite monitorizarea sarcinii conectate în sistemul compatibil.
• Intrarea binară permite integrarea unei comenzi locale cablate.
• Curentul maxim de comutare este de 16 A.
• Puterea maximă confirmată este de 3680 W la 230 V.
• Comunicarea radio bidirecțională permite schimbul de comenzi și informații.

Ce tip de sarcină poate comuta?

Documentația Eaton confirmă utilizarea cu sarcini de tip C. Limita generală de 3680 W nu trebuie aplicată automat oricărui consumator, deoarece comportamentul electric diferă în funcție de tehnologia sarcinii.

Sursele LED, transformatoarele, motoarele, ventilatoarele și echipamentele de încălzire pot avea curenți de pornire mai mari decât curentul din regim stabil. Puterea admisă, curentul de pornire și eventualele condiții de reducere trebuie verificate pentru echipamentul concret.

Cum se montează actuatorul?

Eaton indică montaj încastrat într-o doză sau cutie de instalare corespunzătoare. Adâncimea minimă indicată pentru doza aparatului este de 1,8 cm. Dimensiunile actuatorului sunt de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime, iar greutatea produsului este de 44 g.

La evaluarea spațiului trebuie luate în calcul conductorii, conexiunile electrice și celelalte componente aflate în doză. Dimensiunea carcasei nu reprezintă singurul spațiu necesar instalării.

Actuatorul este alimentat la 230 V. Conectarea trebuie realizată conform schemelor Eaton, instrucțiunilor de instalare și cerințelor aplicabile circuitului electric.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită simultan un curent de 16 A, o intrare binară și măsurarea energiei. Modelul CSAU-01/01-16I, cod 172941, include intrarea locală, dar nu este prezentat cu funcția de măsurare a energiei.

Trebuie verificat dacă sistemul XComfort existent poate prelua și afișa datele măsurate. Prezența funcției în actuator nu confirmă automat aceeași vizualizare în orice controler, aplicație sau generație a sistemului.

Modelul are un singur contact și o singură intrare binară. Pentru reglarea intensității, controlul mai multor circuite sau comanda unui motor în două direcții trebuie selectat un actuator proiectat pentru funcția respectivă.

Compară modelul CSAU-01/01-16IE, codul 172942 și EAN-ul 4015081695300 cu proiectul și documentația instalației. Produsele cu denumiri apropiate și același curent nominal pot avea funcții diferite.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent, condens, vibrații sau solicitări mecanice ridicate.

Cum se compară cu celelalte actuatoare XComfort de 16 A?

Modelul 172940 oferă comutare la 16 A fără intrare binară. Modelul 172941 adaugă o intrare locală, iar modelul 172942 combină comutarea, intrarea binară și măsurarea energiei.

Alegerea trebuie realizată după funcțiile necesare, nu numai după curentul nominal. Modelele nu sunt automat interschimbabile chiar dacă au aceeași putere maximă de 3680 W și dimensiuni exterioare apropiate.

Întrebări frecvente

Ce tip de produs este Eaton CSAU-01/01-16IE?

Este un actuator radio de comutare cu intrare binară și funcție de măsurare a energiei.

Ce curent poate comuta?

Curentul nominal și curentul maxim de comutare confirmate sunt de 16 A.

Ce putere maximă este indicată?

Documentația Eaton indică o putere maximă de 3680 W la 230 V.

Are intrare locală?

Modelul are o intrare binară pentru integrarea unei comenzi locale compatibile.

Poate fi utilizat pentru facturarea energiei?

Sursele consultate nu confirmă o clasă metrologică sau utilizarea pentru facturare.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, schema electrică, compatibilitatea sistemului și spațiul disponibil în doză.
