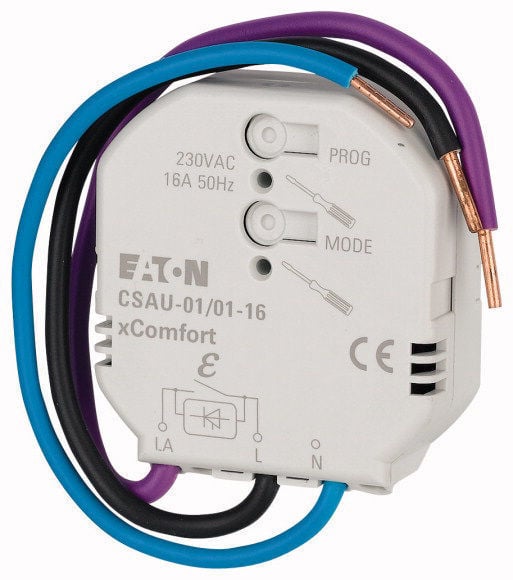

Actuator comutare Eaton XComfort 172940 16A IP20 CSAU-01/01-16

Ce este actuatorul Eaton XComfort CSAU-01/01-16?

Actuatorul Eaton XComfort CSAU-01/01-16 este un dispozitiv radio pentru comutarea unei sarcini electrice compatibile. Modelul este identificat prin codul de producător 172940 și EAN-ul 4015081695287 și oferă un singur contact de comutare, fără intrări digitale.

Curentul nominal și curentul maxim de comutare sunt de 16 A, iar puterea maximă confirmată este de 3680 W la 230 V. Actuatorul comunică bidirecțional în sistemul Eaton XComfort și este prevăzut cu indicator LED.

Ce rol are actuatorul de comutare?

Actuatorul primește o comandă radio compatibilă și deschide sau închide contactul care alimentează sarcina conectată. Poate fi integrat într-o instalație XComfort pentru comanda unui circuit electric, în limitele stabilite de documentația tehnică și de caracteristicile consumatorului.

Produsul nu reglează intensitatea și nu controlează direct un motor în două direcții. De asemenea, sursele consultate nu confirmă o intrare locală sau o funcție de măsurare a energiei pentru acest model.

Care sunt diferențiatorii modelului CSAU-01/01-16?

• Curentul maxim de comutare este de 16 A.
• Puterea maximă confirmată este de 3680 W la 230 V.
• Actuatorul are un singur contact de ieșire și nu are intrări digitale.
• Comunicarea radio bidirecțională permite integrarea în sistemul XComfort.
• Indicatorul LED oferă un reper vizual în timpul instalării și verificării.

Ce tip de sarcină poate comuta?

Sursele tehnice confirmă compatibilitatea cu sarcini de tip C și menționează utilizări pentru iluminat, ventilație și încălzire. Aceste exemple nu înseamnă că orice consumator din categoriile respective poate fi conectat automat la puterea maximă de 3680 W.

Sursele de iluminat, transformatoarele, motoarele, ventilatoarele și echipamentele de încălzire pot avea curenți de pornire sau caracteristici reactive diferite. Tipul sarcinii, curentul de pornire și puterea admisă pentru tehnologia concretă trebuie verificate înainte de conectare.

Cum se montează actuatorul?

Sursele tehnice indică montaj încastrat într-o doză sau cutie de montaj corespunzătoare. Adâncimea minimă indicată pentru doza aparatului este de 1,8 cm. Dimensiunile prezentate de ETBM sunt de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime.

La evaluarea spațiului disponibil trebuie luate în calcul conductorii, conexiunile și celelalte componente aflate în doză. Carcasa trebuie instalată în condițiile prevăzute de producător și protejată de o placă sau un capac adecvat configurației.

Produsul funcționează la 230 V. Conectarea trebuie realizată conform schemei tehnice aferente codului 172940 și cerințelor aplicabile instalației electrice.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită un actuator de 16 A cu un singur contact și fără intrare digitală. Pentru o comandă locală cablată, măsurarea energiei, reglarea intensității sau controlul unui motor trebuie selectat un model proiectat pentru funcția respectivă.

Valoarea de 3680 W este limita maximă generală confirmată la 230 V și nu trebuie aplicată automat fiecărui tip de sarcină. Pentru consumatorii cu electronică de alimentare, transformatoare sau motoare trebuie consultate limitele specifice și curentul de pornire.

Actuatorul nu permite conectarea unor faze diferite la același dispozitiv. Circuitul și protecția electrică trebuie dimensionate în funcție de sarcină și de cerințele instalației.

Compară modelul CSAU-01/01-16, codul 172940 și EAN-ul 4015081695287 cu proiectul și documentația sistemului. Denumirea XComfort nu confirmă automat compatibilitatea cu orice controler, emițător sau generație a sistemului.

Gradul IP20 indică utilizarea în spații interioare protejate. Actuatorul nu este confirmat pentru exterior, zone expuse la apă, praf abundent, condens, vibrații sau solicitări mecanice ridicate.

Cum se compară cu actuatoarele XComfort de 10 A?

Modelul 172940 are un curent maxim de 16 A și o putere maximă de 3680 W, dar nu are intrări digitale. Modelul CSAU-01/01-10I, cod 172938, are un curent de 10 A și o intrare locală, iar modelul CSAU-01/01-10IE, cod 172939, adaugă funcția de măsurare a energiei.

Alegerea trebuie realizată după curent, putere, numărul intrărilor și funcțiile necesare. O valoare mai mare a curentului nu înlocuiește funcțiile de intrare locală sau monitorizare disponibile la alte modele.

Întrebări frecvente

Ce tip de produs este Eaton CSAU-01/01-16?

Este un actuator radio cu un contact pentru comutarea unei sarcini electrice compatibile.

Ce curent poate comuta?

Curentul nominal și curentul maxim de comutare confirmate sunt de 16 A.

Ce putere maximă este indicată?

Sursele tehnice indică o putere maximă de 3680 W la 230 V.

Are intrare locală?

Nu. Pentru acest model sunt confirmate zero intrări digitale.

Are măsurarea energiei?

Funcția de măsurare a energiei nu este confirmată pentru codul 172940.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, puterea admisă, schema electrică și spațiul disponibil în doză.
