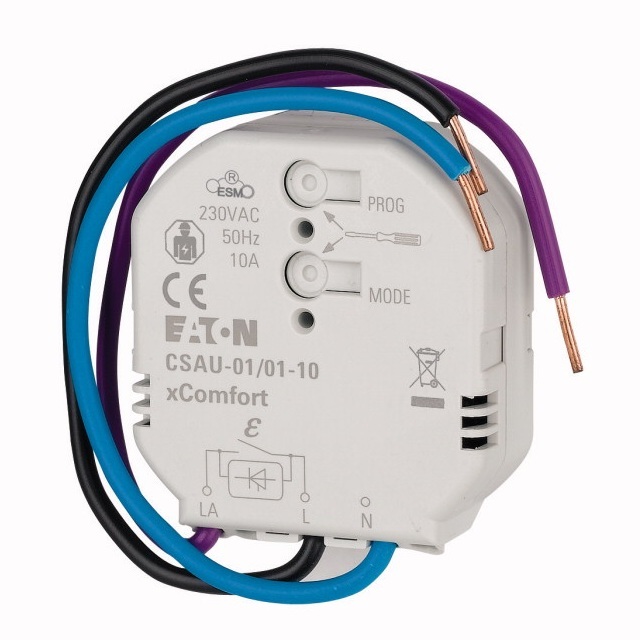

Actuator inteligent Eaton xComfort 172937 10A IP20 CSAU-01/01-10

Ce este actuatorul Eaton XComfort CSAU 01/01-10?

Actuatorul Eaton XComfort CSAU 01/01-10 este un dispozitiv de comutare radio pentru controlul unei sarcini electrice compatibile într-o instalație XComfort. Modelul are codul de producător 172937, un contact de comutare și un curent maxim de 10 A.

Documentația oficială Eaton indică o tensiune nominală de 230 V și o putere maximă de comutare de 2300 W. Produsul este alimentat de la rețea, comunică radio bidirecțional și este prevăzut cu operare locală și indicator LED.

Ce poate controla actuatorul?

Funcția confirmată este comutarea unei sarcini electrice. Actuatorul poate primi o comandă din sistemul Eaton XComfort și poate închide sau deschide contactul de ieșire, în limitele electrice admise pentru model.

Pagina ETBM menționează utilizarea pentru iluminat și alte echipamente electrice, însă compatibilitatea nu trebuie stabilită numai după puterea totală. Tipul sarcinii, curentul de pornire și caracteristicile electrice ale echipamentului trebuie comparate cu documentația Eaton și cu curbele de reducere aplicabile.

Care sunt diferențiatorii principali?

• Curentul maxim de comutare este de 10 A.
• Puterea maximă de comutare confirmată este de 2300 W la 230 V.
• Comunicarea radio bidirecțională permite schimbul de informații în sistemul XComfort.
• Operarea locală permite acționarea directă în timpul instalării sau verificării.
• Indicatorul LED oferă o referință vizuală pentru starea dispozitivului.

Cum se montează?

Documentația Eaton indică montaj încastrat, într-o doză corespunzătoare. Adâncimea minimă confirmată a dozei este de 1,8 cm. Dimensiunile oficiale ale produsului sunt de 6,5 cm lungime, 6,5 cm lățime și 1,8 cm înălțime.

Pagina ETBM afișează alte dimensiuni în tabelul tehnic. Pentru verificarea spațiului de instalare trebuie utilizate documentația oficială Eaton, desenul dimensional și instrucțiunile aferente codului 172937.

Actuatorul este alimentat la 230 V. Conectarea trebuie realizată conform schemei electrice Eaton și cerințelor aplicabile instalației. Pagina nu confirmă includerea dozei, conductorilor sau conectorilor necesari montajului.

Ce trebuie verificat înainte de alegere?

Verifică dacă aplicația necesită un actuator de comutare simplu, fără intrare binară locală și fără funcție de măsurare a energiei. Modelul CSAU 01/01-10 are zero intrări binare și un singur contact de comutare.

Pentru aplicații care necesită o intrare suplimentară, măsurarea consumului, reglarea intensității sau controlul unui motor de jaluzea trebuie ales un model proiectat pentru funcția respectivă. Produsele XComfort cu denumiri apropiate nu sunt automat echivalente.

Verifică tipul sarcinii conectate. Eaton indică produsul ca fiind potrivit pentru sarcini de tip C, însă valorile admise pot diferi în funcție de tehnologia echipamentului. Curentul de 10 A și puterea de 2300 W nu trebuie aplicate automat oricărei sarcini fără verificarea documentației.

Modelul poate fi asociat cu maximum 32 de dispozitive, conform datelor oficiale Eaton. Modul de asociere, comenzile și logica sistemului depind de componentele XComfort utilizate și de configurarea instalației.

Gradul IP20 indică utilizarea în spații interioare protejate. Produsul nu este confirmat pentru exterior, zone expuse la apă, praf abundent sau solicitări mecanice ridicate.

Cum se compară cu alte actuatoare XComfort?

La compararea actuatoarelor trebuie urmărite funcția de comutare sau reglare, numărul intrărilor și ieșirilor, curentul maxim, puterea admisă, măsurarea energiei și tipul sarcinii.

Acest model este un actuator de comutare de 10 A, fără intrări binare și fără funcție de măsurare a energiei confirmată. Variantele cu intrare sau contorizare au alte coduri și alte cerințe de instalare.

Întrebări frecvente

Ce tip de produs este Eaton CSAU 01/01-10?

Este un actuator de comutare radio cu un contact pentru sistemul Eaton XComfort.

Ce curent poate comuta?

Curentul maxim de comutare confirmat este de 10 A.

Ce putere maximă este indicată?

Documentația Eaton indică o putere maximă de comutare de 2300 W la 230 V.

Are măsurare de energie?

Funcția de măsurare a energiei nu este confirmată pentru modelul 172937.

Are intrare locală externă?

Nu. Datele oficiale indică zero intrări binare.

Ce trebuie verificat înainte de conectare?

Verifică tipul sarcinii, curentul de pornire, puterea, schema electrică și spațiul disponibil în doză.
