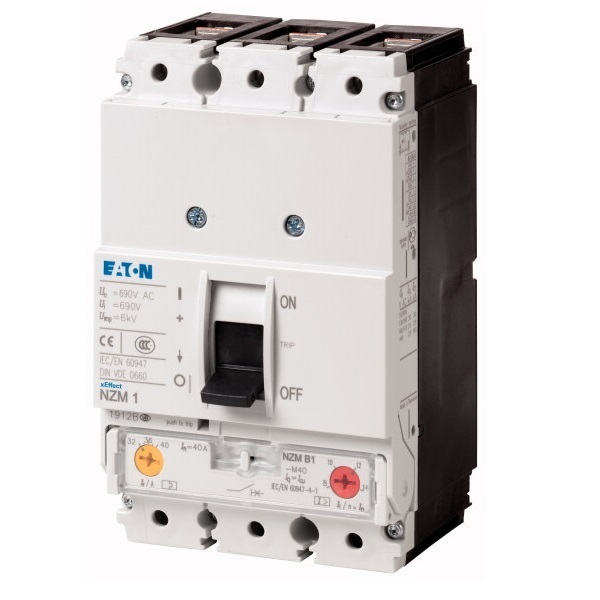

Intrerupator protectie motor Eaton NZMN1-M50 3P 50A 265719

Întrerupător protecție motor Eaton NZMN1-M50 este un aparat tripolar cu declanșator termomagnetic, conceput pentru protecția motoarelor electrice la suprasarcină și scurtcircuit. Reglajul termic de 40-50A și sensibilitatea la lipsa unei faze permit adaptarea protecției la circuitul motorului. Varianta 265719 este destinată montajului fix și vine cu borne de tip cutie.

Protecția motorului prin reglaj termic și magnetic

Întrerupătorul Eaton NZMN1-M50 combină două funcții în același aparat. Protecția termică are domeniul de reglaj 40–50A pentru suprasarcină, iar declanșarea magnetică instantanee este reglabilă între 400A și 700A pentru scurtcircuit. Aceste intervale au roluri diferite: primul privește protecția la suprasarcină, iar al doilea pragul de intervenție la un curent de defect mare.

Curentul nominal al aparatului este 50A. El nu trebuie confundat cu valoarea la care este reglată protecția termică. Pentru un motor a cărui protecție cere o valoare din intervalul disponibil, reglajul se poate stabili între 40A și 50A. Un prag sub 40A nu poate fi obținut din reglajul acestui model.

Sensibilitate la lipsa unei faze

Întrerupător protecție motor Eaton NZMN1-M50 este sensibil la lipsa unei faze, o funcție relevantă pentru motoarele alimentate prin trei faze. Aparatul este tripolar și are clasa de declanșare 10A. Această clasă descrie comportamentul protecției motorului; nu reprezintă un curent nominal de 10A și nu modifică intervalul de reglaj termic de 40–50A.

Funcția de protecție a motorului și sensibilitatea la lipsa unei faze sunt caracteristici ale variantei NZMN1-M50. Codul 265719 identifică această execuție la comandă, împreună cu echiparea sa termomagnetică și cu bornele standard.

Utilizare AC-3 pentru motoare de 22kW la 400V

Întrerupătorul Eaton NZMN1-M50 îndeplinește cerințele categoriei de utilizare AC-3. La 400V și 50/60Hz, puterea indicată pentru motor este 22kW, iar curentul nominal de utilizare AC-3 este 41A. Puterea de 22kW se citește împreună cu tensiunea și categoria AC-3, deoarece aceste condiții definesc utilizarea la care se referă valoarea.

Curentul de 41A în AC-3 și curentul nominal neîntrerupt de 50A descriu parametri diferiți. Într-o aplicație cu motor, cifra de 50A din denumire nu spune singură tot ce trebuie știut despre potrivire. Domeniul protecției la suprasarcină, curentul motorului și regimul de utilizare sunt informațiile care completează alegerea.

Capacitate de rupere la tensiunea circuitului

Întrerupătorul NZMN1-M50 are capacitatea ultimă de rupere Icu de 50kA la 400/415V AC. Capacitatea de rupere de serviciu Ics este 35kA la aceeași tensiune. Icu și Ics sunt parametri distincti; valoarea unuia nu o înlocuiește pe cealaltă când se evaluează aparatul în raport cu scurtcircuitul prospectiv al instalației.

La 690V AC, Icu este 10kA, iar Ics este 7.5kA. Tensiunea nominală de utilizare ajunge la 690V AC, însă capacitatea de rupere se schimbă în funcție de tensiune. Pentru circuitul în care va funcționa aparatul contează valoarea aferentă tensiunii respective.

Montaj fix și borne de tip cutie

Întrerupătorul Eaton NZMN1-M50 are construcție fixă și este echipat standard cu borne de tip cutie. Dimensiunile aparatului sunt 9cm lățime, 14.5cm înălțime și 8.8cm adâncime. Aceste valori descriu gabaritul întrerupătorului; spațiul necesar conductoarelor și accesului la borne se ia în calcul separat în tablou.

În zona comenzilor, gradul de protecție de bază este IP20. Valorile IP40 și IP66 sunt asociate unor configurații cu elemente suplimentare, precum rama izolatoare sau mânerul rotativ cu cuplaj la ușă. Ele nu descriu gradul de protecție al aparatului standard luat separat.

Erori frecvente la alegerea întrerupătorului de protecție motor Eaton

Confundarea reglajului cu valoarea nominală

Întrerupătorul de protecție motor Eaton NZMN1-M50 are curent nominal de 50A, dar protecția termică se reglează numai între 40A și 50A. O selecție făcută doar după inscripția 50A poate duce la alegerea unui aparat care nu oferă pragul de suprasarcină necesar motorului.

Citirea puterii de 22kW fără condiția AC-3

Întrerupătorul Eaton NZMN1-M50 are puterea indicată pentru motor de 22kW la 400V în regim AC-3. Folosirea cifrei fără tensiune și regim poate duce la o alegere greșită pentru aplicația concretă. Curentul de utilizare AC-3 la această tensiune este 41A.

Confundarea celor două capacități de rupere

Întrerupătorul NZMN1-M50 are valori diferite pentru Icu și Ics, care se modifică și odată cu tensiunea. Folosirea Icu de 50kA drept valoare Ics la 400/415V supraestimează capacitatea de rupere de serviciu, indicată la 35kA.

Întrebări frecvente despre întrerupătorul de protecție motor Eaton

Este întrerupătorul de protecție motor Eaton NZMN1-M50 sensibil la lipsa unei faze?

Da, întrerupătorul de protecție motor Eaton NZMN1-M50 este sensibil la lipsa unei faze. Funcția aparține acestei variante tripolare cu declanșator termomagnetic și clasă de declanșare 10A.

Ce borne are varianta Eaton 265719?

Varianta Eaton 265719 include standard borne de tip cutie. Conexiunile cu șurub, terminalele tunel și conexiunile din spate sunt opționale și nu trebuie presupuse ca fiind incluse în echiparea de bază.

Se poate regla protecția la suprasarcină sub 40A?

Nu, întrerupătorul NZMN1-M50 permite reglaj termic de la 40A la 50A. Intervalul magnetic de 400–700A privește declanșarea instantanee la scurtcircuit și nu extinde reglajul pentru suprasarcină.
