Bara egalizare potential OBO 1809 A exterior 5015111

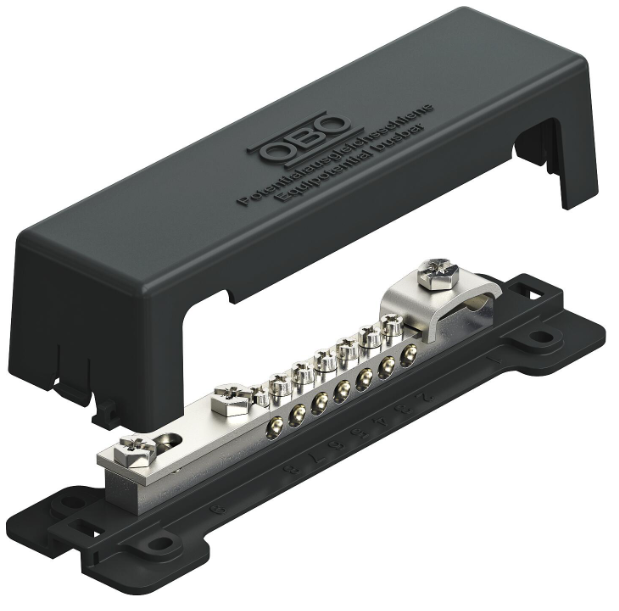

Bara egalizare potențial OBO 1809 A este o piesă pentru reunirea legăturilor echipotențiale într-un punct de conexiune amplasat la exterior. Varianta 5015111 are capac negru rezistent la UV și permite conectarea mai multor conductori, alături de un conductor rotund și de o platbandă sau un al doilea conductor rotund. Este destinată atât egalizării potențialelor, cât și legăturilor echipotențiale din instalațiile de protecție la trăsnet.

Bară egalizare pentru legături echipotențiale la exterior

Bara OBO 1809 A aduce în același ansamblu punctele de conectare necesare pentru conductori cu forme și secțiuni diferite. Această configurație este utilă când legăturile unei instalații trebuie reunite într-o poziție exterioară, cu acces la conexiunile aflate sub capac. Piesa are construcție pentru montaj fix și include un izolator; capacul delimitează zona conexiunilor după realizarea acestora.

Utilizarea la exterior este susținută de capacul negru rezistent la UV. Bara poate fi luată în calcul și pentru egalizarea potențialelor în cadrul protecției la trăsnet: capacitatea declarată pentru curentul de trăsnet este N/50kA, la forma de undă 10/350. Această valoare descrie bara exactă, nu capacitatea tuturor componentelor conectate la ea. Pentru un ansamblu coerent, conductorii și celelalte piese ale legăturii trebuie selectate pentru configurația instalației.

Șapte conexiuni pentru conductori în același punct

Zona cu șapte conexiuni primește conductori monofilari sau multifilari cu secțiunea de până la 25mm². Pentru conductorii din sârmă subțire, limita este de 16mm². Diferența dintre aceste două valori contează înainte de comandă: numărul de conexiuni rămâne același, însă secțiunea admisă depinde de construcția conductorului. Astfel, un conductor flexibil de 25mm² nu trebuie presupus compatibil doar pentru că valoarea de 25mm² apare la conductori monofilari și multifilari.

Cele șapte poziții permit gruparea mai multor legături într-o singură bară, fără a confunda capacitatea de conectare cu numărul de conductori rotunzi groși sau de platbenzi acceptate. Acestea din urmă au prinderi dedicate, cu limite proprii. Într-o instalație cu conductori de protecție de tipuri diferite, această separare face mai clară alegerea conexiunii corespunzătoare fiecărei legături.

Prinderi dedicate pentru conductor rotund și platbandă

Pe lângă cele șapte conexiuni, bara are o poziție pentru conductor rotund Rd 0.8–1cm. O altă poziție poate primi fie o platbandă cu lățimea de până la 3cm, fie un conductor rotund Rd 0.8–1cm. Cea de-a doua poziție are așadar două utilizări posibile, dar este o singură conexiune: nu primește simultan și platbanda, și conductorul rotund.

Pentru un traseu care aduce la bara de egalizare o platbandă, lățimea ei este criteriul direct de potrivire. Pentru un traseu realizat cu conductor rotund, criteriul este diametrul Rd. Secțiunile de 16mm² și 25mm² aparțin celorlalte conexiuni și nu descriu aceste prinderi dedicate. Identificarea corectă a fiecărui loc de conectare previne alegerea barei pe baza unei singure valori care se referă la alt tip de conductor.

Capac și gabarit pentru amplasarea punctului de conexiune

Bara OBO 1809 A măsoară 18.8cm în lungime, 5.2cm în lățime și 4.45cm în înălțime. Acestea sunt dimensiunile exterioare ale ansamblului și ajută la rezervarea spațiului pentru punctul de conexiune. Ele nu indică dimensiunea platbandei admise: limita acesteia este lățimea de 3cm.

Șina de contact este din alamă nichelată, iar clemele sunt din oțel cu suprafață zincată galvanic. Șuruburile și piesa superioară sunt din oțel inoxidabil. Materialele diferă în funcție de componentă, astfel că bara completă nu trebuie descrisă ca fiind realizată integral din inox. Capacul face parte din varianta 1809 A și acoperă conexiunile, păstrând ansamblul într-o formă compactă pentru amplasarea exterioară.

Erori frecvente la alegerea unei bare de egalizare

Confundarea celor șapte conexiuni cu șapte prinderi pentru platbandă. Cele șapte poziții sunt pentru conductori în limitele de secțiune indicate. Bara are o singură poziție care poate primi platbandă de până la 3cm; un necesar de mai multe platbenzi nu este acoperit de numărul șapte.

Aplicarea limitei de 25mm² tuturor conductorilor. Valoarea de 25mm² privește conductorii monofilari sau multifilari. Pentru conductorii din sârmă subțire, limita este de 16mm², iar depășirea ei înseamnă alegerea unei conexiuni nepotrivite.

Considerarea prinderii pentru platbandă drept două conexiuni. Poziția respectivă primește o platbandă sau un conductor rotund Rd 0.8–1cm. Cele două posibilități descriu aceeași poziție, astfel că nu pot fi numărate separat la stabilirea numărului de legături.

Întrebări frecvente despre bara de egalizare OBO 1809 A

Este această bară de egalizare potrivită pentru exterior? Da, varianta 1809 A este destinată amplasării la exterior. Are capac negru rezistent la UV și construcție pentru montaj fix.

Pot conecta un conductor rotund și o platbandă la bara OBO 1809 A? Da, există o prindere dedicată conductorului rotund Rd 0.8–1cm și o altă prindere care poate primi platbandă de până la 3cm. A doua prindere poate fi folosită alternativ și pentru conductor rotund.

Ce secțiune acceptă cele șapte conexiuni pentru conductori? Până la 25mm² pentru conductori monofilari sau multifilari și până la 16mm² pentru cei din sârmă subțire. Limita depinde de construcția conductorului conectat.

Bara poate face parte din legăturile echipotențiale de protecție la trăsnet? Da, bara are capacitatea N/50kA pentru curentul de trăsnet la forma de undă 10/350. Această caracteristică privește piesa 1809 A, cod 5015111.
