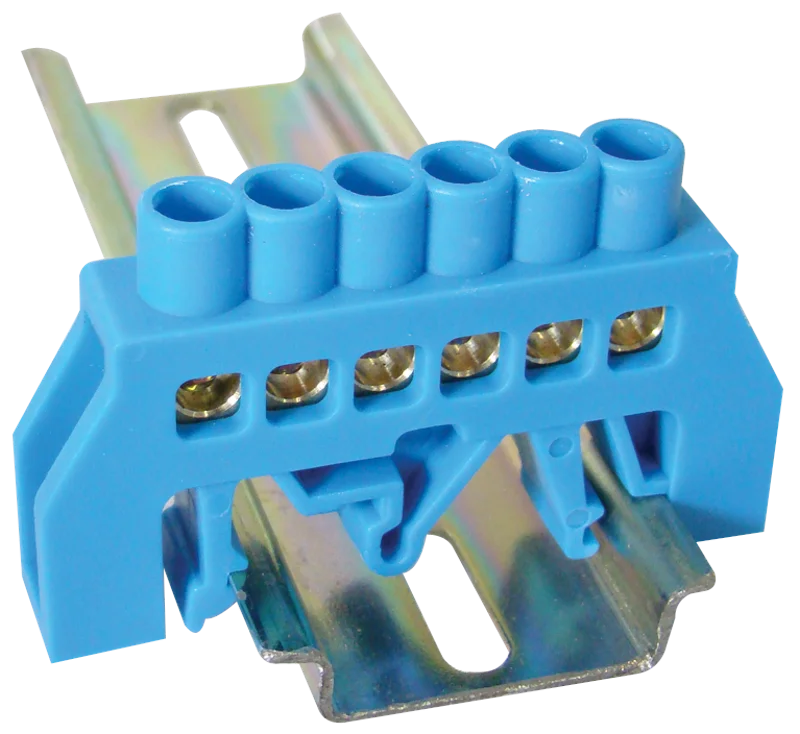

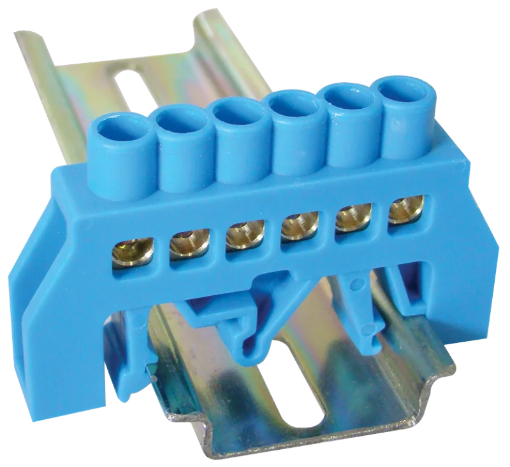

Bareta izolata nul TRACON NPE-B6-6 6 borne 63A IP20 albastra

Bareta izolatoare nul TRACON NPE-B6-6 este o bară de conexiune albastră cu 6 borne, destinată grupării conductoarelor de nul într-un tablou electric. Se montează pe șină DIN, are curent nominal de 63A și este indicată pentru 230/400VAC. Bareta oferă puncte de conectare într-o zonă dedicată a tabloului, cu grad de protecție IP20.

Baretă izolatoare de nul pentru șase conexiuni în tablou

Cele 6 borne permit gruparea conductoarelor de nul pe aceeași bară. Culoarea albastră ajută la identificarea funcției baretei între celelalte componente din tablou. Numărul bornelor trebuie corelat cu numărul de conductoare care urmează să fie conectate; curentul nominal de 63A este o caracteristică a baretei, nu o valoare separată pentru fiecare bornă.

Bareta izolatoare TRACON NPE-B6-6 este prevăzută pentru montaj pe șină DIN. Poate fi așezată în zona aparatajului modular, ținând cont de spațiul rezervat conductoarelor și accesului la borne. Are lățimea de 5.7cm și înălțimea de 3.5cm, dimensiuni utile când este planificată dispunerea componentelor în tablou.

Conectarea conductoarelor după tip și secțiune

Pentru această baretă izolatoare, intervalul indicat pentru conductoarele rigide este de 2.5–16mm². Conductoarele flexibile au un interval distinct, de 2.5-10mm². Secțiunea maximă de 16mm² nu trebuie aplicată automat oricărui conductor: tipul acestuia schimbă limita de conectare.

Distincția contează când în același tablou sunt folosite conductoare cu construcții diferite. Un conductor rigid și unul flexibil cu aceeași secțiune nominală nu se evaluează după aceeași limită maximă a baretei. Pentru NPE-B6-6, alegerea se face după numărul conexiunilor, tipul conductorului, secțiunea lui și curentul nominal al baretei.

Carcasă izolatoare albastră și protecție IP20

Elementul conductor din cupru este integrat într-un suport izolator din poliamidă 6.6. Suportul și culoarea albastră fac bareta ușor de identificat în ansamblul tabloului. Gradul IP20 nu indică protecție împotriva apei; protecția necesară mediului în care se află tabloul depinde de ansamblul în care este montată bareta.

Codul NPE-B6-6 identifică precis această variantă cu 6 borne și curent nominal de 63A. La comandă, codul ajută la evitarea confuziei cu barete care au alt număr de borne sau alte dimensiuni de conectare.

Erori frecvente la alegerea baretei izolatoare

Alegerea baretei izolatoare doar după numărul bornelor

Șase borne pot acoperi numărul conexiunilor dorite, dar nu stabilesc singure compatibilitatea cu conductorul. La NPE-B6-6, secțiunile admise diferă între conductoarele rigide și cele flexibile. Un conductor aflat în afara intervalului corespunzător nu se potrivește acestei variante.

Aplicarea limitei de 16mm² conductoarelor flexibile

Limita de 16mm² se referă la conductoarele rigide. Pentru cele flexibile, intervalul indicat se oprește la 10mm². Confundarea celor două valori poate duce la alegerea unei borne nepotrivite pentru conductorul disponibil.

Interpretarea IP20 ca protecție la apă

Bareta izolatoare NPE-B6-6 are grad de protecție IP20, care nu indică protecție împotriva apei. Clasificarea baretei nu înlocuiește protecția asigurată de carcasa tabloului în mediul în care acesta este utilizat.

Întrebări frecvente despre bareta izolatoare de nul

Bareta izolatoare NPE-B6-6 se montează pe șină DIN?

Da, bareta izolatoare TRACON NPE-B6-6 este destinată montajului pe șină DIN. Lățimea sa de 5.7cm trebuie luată în calcul alături de spațiul ocupat de celelalte componente și conductoare din tablou.

Ce secțiune poate avea un conductor flexibil conectat la NPE-B6-6?

Bareta izolatoare NPE-B6-6 acceptă conductoare flexibile între 2.5 și 10mm². Intervalul de până la 16mm² se referă la conductoarele rigide, astfel că tipul conductorului contează la alegere.

Câte borne are bareta izolatoare albastră TRACON?

Varianta TRACON NPE-B6-6 are 6 borne. Este o baretă izolatoare de nul cu curent nominal de 63A și grad de protecție IP20; numărul bornelor nu modifică intervalele de secțiune admise.
