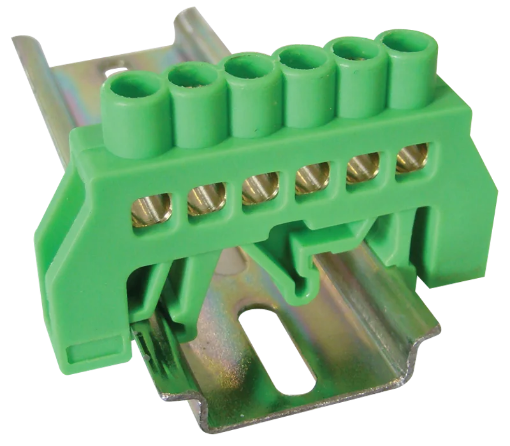

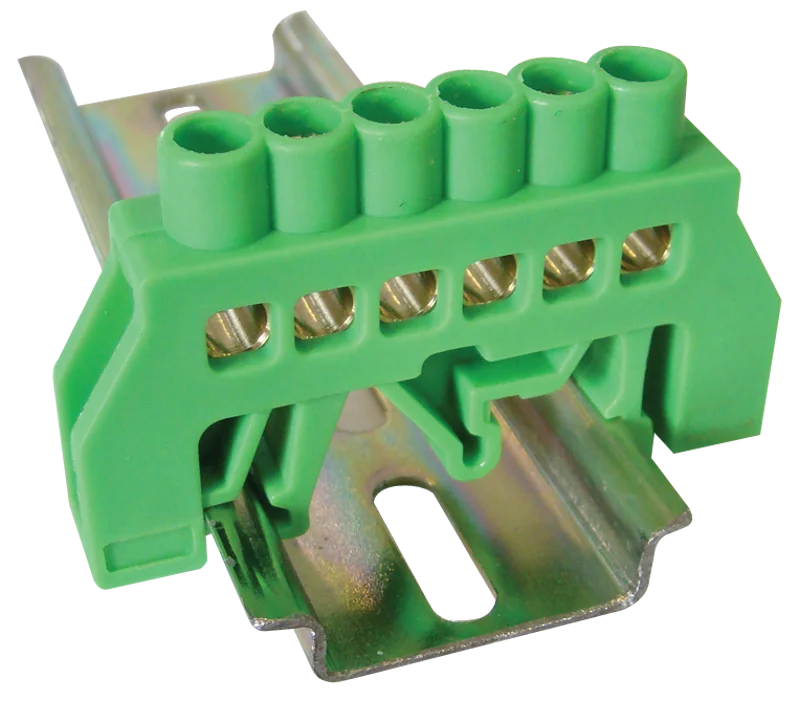

Bareta izolatoare PE TRACON NPE-G6-6 6 borne 63A IP20 verde

Bareta izolatoare PE TRACON NPE-G6-6 este o bară verde cu 6 borne, destinată grupării conductoarelor de protecție într-un tablou electric. Se montează pe șină DIN, are curent nominal de 63A și grad de protecție IP20. Culoarea verde și marcajul PE ajută la identificarea rolului acestei bare în ansamblul conexiunilor din tablou.

Baretă izolatoare PE pentru șase conexiuni

Cele 6 borne oferă puncte de conectare pentru conductoarele de protecție care trebuie reunite la bară. Numărul bornelor contează când sunt planificate legăturile din tablou: NPE-G6-6 este varianta pentru șase conexiuni, iar fiecare conductor are nevoie de o poziție potrivită secțiunii sale.

Bareta este prevăzută pentru montaj pe șină DIN, în zona componentelor electrice din tablou. Are lățimea de 5.7cm și înălțimea de 3.5cm. Aceste dimensiuni ajută la rezervarea spațiului pentru bară și pentru traseul conductoarelor care ajung la borne.

Secțiuni admise pentru conductoare rigide și flexibile

Bareta izolatoare TRACON NPE-G6-6 acceptă conductoare rigide cu secțiuni între 2.5 și 16mm². Pentru conductoarele flexibile, intervalul este între 2.5 și 10mm². Tipul conductorului schimbă, așadar, secțiunea maximă admisă; limita de 16mm² nu se aplică automat unui conductor flexibil.

Înainte de alegere, cele două date trebuie citite împreună: construcția conductorului și secțiunea sa. Un tablou poate avea suficiente borne libere, dar bara să nu corespundă secțiunii unui anumit conductor. Curentul nominal de 63A este o altă caracteristică a baretei și nu trebuie confundat cu numărul conexiunilor disponibile.

Identificare PE și integrare în tablou

Varianta NPE-G6-6 are culoarea verde și este identificată ca bară PE pentru conductoare de protecție. Elementul conductor este din cupru, într-un suport izolator din poliamidă 6.6. Marcajul și culoarea permit recunoașterea funcției sale atunci când conexiunile tabloului sunt organizate pe bare distincte.

Bareta este indicată pentru 230/400VAC și are grad de protecție IP20. Această clasificare nu indică protecție împotriva apei. Condițiile mediului în care funcționează tabloul sunt tratate prin carcasa și configurația ansamblului, nu prin atribuirea unei protecții suplimentare baretei.

Erori frecvente la alegerea baretei izolatoare

Alegerea baretei izolatoare numai după culoare

Verdele identifică varianta PE, dar nu stabilește câte conexiuni sunt disponibile sau ce conductoare încap în borne. NPE-G6-6 are 6 borne și intervale de secțiune diferite pentru conductoarele rigide și cele flexibile. Codul variantei și aceste limite trebuie să corespundă conexiunilor planificate.

Aplicarea limitei de 16mm² conductorului flexibil

Limita superioară de 16mm² este indicată pentru conductoarele rigide. Pentru conductoarele flexibile, bareta NPE-G6-6 admite până la 10mm². Folosirea limitei greșite poate duce la alegerea unei borne care nu corespunde conductorului.

Confundarea IP20 cu protecția la apă

Gradul IP20 al baretei nu înseamnă că aceasta este protejată împotriva pătrunderii apei. Când mediul cere o anumită protecție pentru tablou, clasificarea baretei nu înlocuiește caracteristicile carcasei în care este montată.

Întrebări frecvente despre bareta izolatoare PE

Bareta izolatoare NPE-G6-6 este destinată conductoarelor de protecție?

Da, NPE-G6-6 este varianta verde PE. Cele 6 borne oferă puncte pentru gruparea conductoarelor de protecție în tablou, cu respectarea secțiunilor admise pentru tipul fiecărui conductor.

Se poate monta bareta TRACON pe șină DIN?

Da, bareta TRACON NPE-G6-6 este prevăzută pentru montaj pe șină DIN. Lățimea ei de 5.7cm trebuie luată în calcul împreună cu spațiul necesar conductoarelor și celorlalte componente din tablou.

Ce secțiune poate avea un conductor flexibil conectat la NPE-G6-6?

Bareta izolatoare NPE-G6-6 acceptă conductoare flexibile între 2.5 și 10mm². Pentru conductoarele rigide, intervalul este de 2.5–16mm²; cele două limite nu sunt interschimbabile.
