Bareta izolatoare PE TRACON NPE-G8-6 6 borne 100A IP20 verde

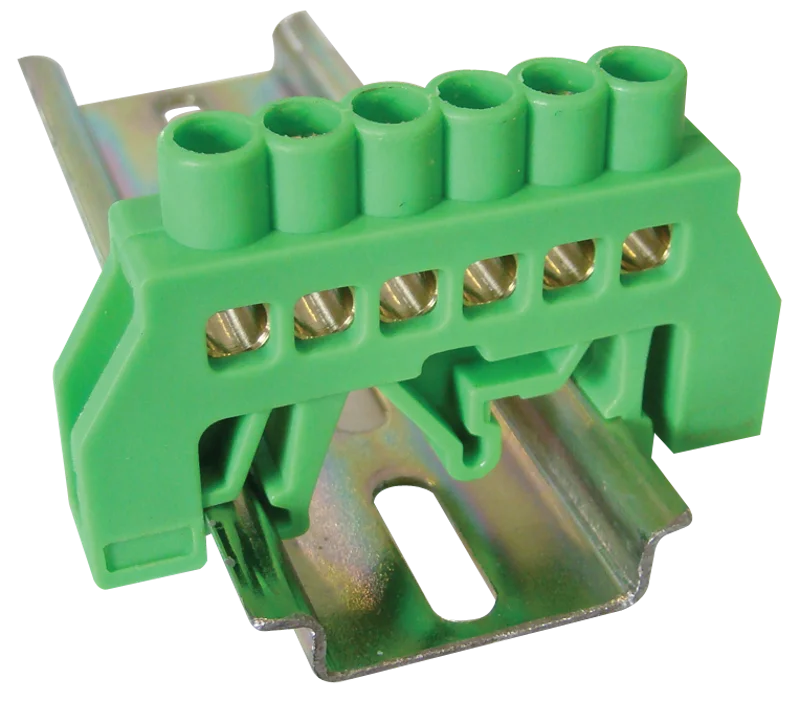

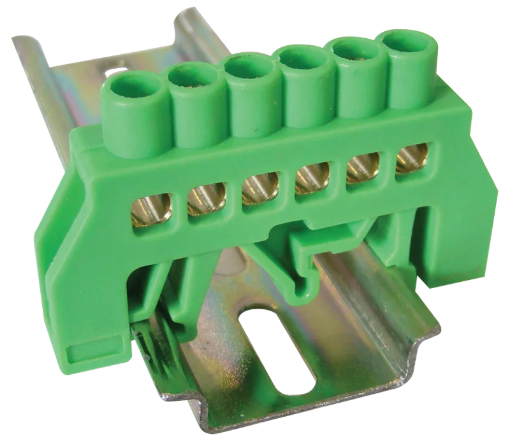

Bareta izolatoare PE TRACON NPE-G8-6 este o bară verde cu 6 borne, destinată grupării conductoarelor de protecție în tabloul electric. Se montează pe șină DIN, are curent nominal de 100A și grad de protecție IP20. Cele șase puncte de conexiune și intervalele de secțiune admise definesc potrivirea ei cu conductoarele care urmează să fie conectate.

Baretă izolatoare PE pentru șase conexiuni

Bareta izolatoare PE TRACON NPE-G8-6 oferă 6 borne pentru conductoarele de protecție reunite la aceeași bară. Culoarea verde și identificarea PE ajută la recunoașterea rolului ei printre conexiunile din tablou. Numărul bornelor arată câte puncte de conectare sunt disponibile; curentul nominal de 100A este caracteristica baretei, nu o valoare care se multiplică prin numărul bornelor.

Montajul pe șină DIN permite amplasarea baretei în zona componentelor tabloului. Dimensiunile sale sunt de 6.6cm lungime, 3.9cm înălțime și 1.26cm grosime. La organizarea spațiului contează atât locul ocupat de baretă, cât și traseul conductoarelor care ajung la cele șase borne.

Secțiuni admise pentru conductoare rigide și flexibile

Bareta izolatoare TRACON NPE-G8-6 acceptă conductoare rigide între 4 și 35mm². Pentru conductoarele flexibile, intervalul indicat este între 4 și 25mm². Tipul conductorului trebuie stabilit înainte de a folosi limita superioară: un conductor flexibil de 35mm² nu intră în intervalul indicat pentru această variantă.

Diferența dintre cele două intervale contează în special când tabloul cuprinde conductoare cu construcții diferite. Cele 6 borne pot fi suficiente numeric, dar fiecare conductor trebuie să se încadreze și în intervalul corespunzător tipului său. Dimensiunea barei conductoare este de 0.8x1.2cm; ea descrie piesa din interior, nu secțiunea admisă a fiecărui conductor.

Identificare PE și integrare în tablou

Elementul conductor este din cupru și se află într-un suport izolator din poliamidă 6.6. Bareta este indicată pentru 230/400VAC. Combinația dintre codul NPE-G8-6, culoarea verde, cele 6 borne și curentul nominal de 100A identifică varianta atunci când se pregătesc materialele pentru tablou.

Gradul IP20 nu indică protecție împotriva apei. Bareta este o componentă a tabloului, iar protecția necesară mediului în care se află instalația depinde de ansamblul în care este montată. Culoarea verde arată rolul PE al acestei variante; nu schimbă limitele de secțiune sau caracteristicile electrice ale produsului.

Erori frecvente la alegerea baretei izolatoare

Alegerea baretei izolatoare numai după numărul bornelor

Șase borne pot acoperi numărul conexiunilor dorite, dar nu stabilesc singure potrivirea conductoarelor. La NPE-G8-6, secțiunea trebuie să fie de cel puțin 4mm² și să nu depășească limita aplicabilă tipului de conductor. Numărul pozițiilor și intervalele de secțiune sunt criterii separate.

Aplicarea limitei de 35mm² conductoarelor flexibile

Limita de 35mm² se referă la conductoarele rigide. Pentru conductoarele flexibile, limita superioară indicată este de 25mm². Confundarea lor poate duce la alegerea unei borne care nu corespunde conductorului disponibil.

Confundarea IP20 cu protecția la apă

IP20 nu descrie o protecție la pătrunderea apei. Gradul de protecție al baretei nu înlocuiește caracteristicile carcasei tabloului atunci când acesta este folosit într-un mediu care necesită protecție suplimentară.

Întrebări frecvente despre bareta izolatoare PE

Pentru ce conductoare este potrivită bareta izolatoare NPE-G8-6?

Bareta izolatoare NPE-G8-6 acceptă conductoare rigide de 4–35mm² și flexibile de 4–25mm². Cele două intervale trebuie folosite potrivit construcției conductorului care va fi conectat.

Se montează varianta TRACON NPE-G8-6 pe șină DIN?

Da, bareta TRACON NPE-G8-6 este prevăzută pentru montaj pe șină DIN. Lungimea de 6.6cm ajută la stabilirea poziției ei în raport cu celelalte componente ale tabloului.

Câte puncte de conexiune are bareta PE verde?

Varianta verde NPE-G8-6 are 6 borne. Pe lângă numărul lor, alegerea depinde de curentul nominal de 100A și de secțiunea admisă pentru fiecare tip de conductor folosit.
