Bareta izolatoare TRACON NPE-B8-10 pentru nul 10 borne 100A IP20

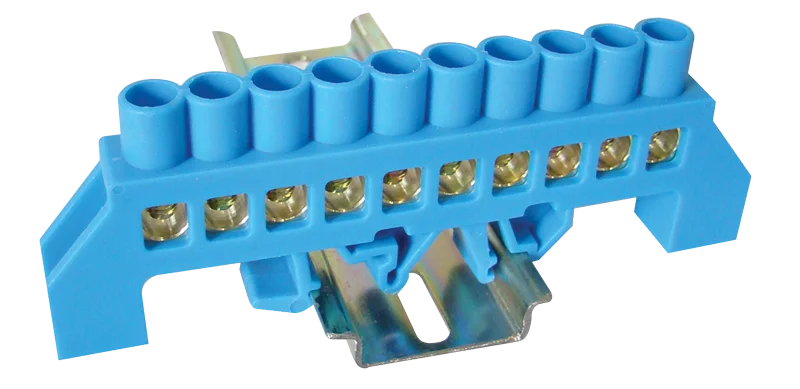

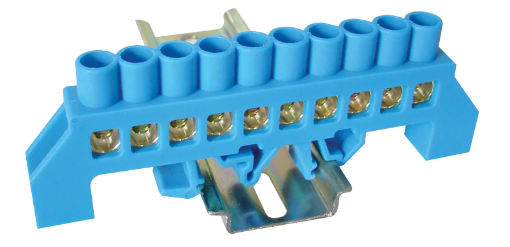

Bareta izolatoare TRACON NPE-B8-10 este o șină albastră pentru conectarea conductorilor de nul în tablouri electrice. O bară de cupru reunește cele 10 borne într-un punct de distribuție, iar suportul din poliamidă 6.6 asigură izolarea față de șina de montaj. Varianta este destinată instalațiilor de 230/400V AC, are curent nominal maxim de 100A și grad de protecție IP20. Montajul se face pe șină DIN compatibilă.

Baretă izolatoare cu 10 borne pentru conductorul neutru

Culoarea albastră ajută la identificarea zonei destinate conductorului neutru în tablou. Cele 10 puncte de conexiune permit gruparea ordonată a conductoarelor care trebuie legate la aceeași bară, conform schemei instalației. Toate bornele aparțin aceleiași bare conductoare. Ele nu reprezintă zece circuite separate și nici zece protecții independente. Verifică întotdeauna ce neutre pot fi reunite în același punct, mai ales în tablourile cu mai multe dispozitive diferențiale.

Bara de cupru are profil de 0.8x1.2cm și este susținută de un corp izolant albastru. Construcția ajută la păstrarea conductorilor aliniați și la realizarea unor conexiuni accesibile pentru verificare. Curentul nominal maxim de 100A privește bareta ca ansamblu, nu fiecare bornă în parte. Dimensionarea circuitului și a conductorilor rămâne necesară chiar dacă unele puncte de conectare nu sunt utilizate.

Secțiuni admise și pregătirea conexiunilor

Modelul acceptă conductori plini cu secțiuni de 4-35mm² și conductori flexibili cu secțiuni de 4-25mm². Limitele diferă în funcție de construcția conductorului, așa că verifică tipul și secțiunea înainte de conectare. O secțiune de 35mm² poate fi admisă pentru conductor plin, însă depășește limita indicată pentru conductor flexibil. Folosește capete pregătite corespunzător și accesorii de terminare potrivite atunci când tipul conductorului sau instrucțiunile de montaj le cer.

Conexiunile sunt fixate cu șuruburi M5. La cablare, introdu conductorul în borna destinată și asigură un contact ferm, fără fire desprinse și fără porțiuni dezizolate expuse inutil. Identifică fiecare legătură înainte de strângere și verifică apoi retenția mecanică. Bareta nu este un dispozitiv de protecție la supracurent și nu înlocuiește protecțiile cerute de circuit. Lucrările în tablou se efectuează cu alimentarea întreruptă, de personal calificat.

Dimensiuni și integrare în tablou

Lungimea indicată pentru această variantă este de 10cm, iar cota L2 din desenul dimensional este de 9.1cm. Înălțimea este de 3.9cm, iar lățimea corpului de 1.26cm. Verifică spațiul disponibil pe șină și locul pentru curbarea conductorilor înainte de montaj. Poziționează bareta astfel încât toate bornele să poată fi accesate pentru cablare și verificări ulterioare, fără a forța conductoarele.

În tablourile cu mai multe protecții diferențiale, stabilește de la început cărui grup îi aparține fiecare conductor neutru. Identificarea baretei și a circuitelor conectate simplifică verificările ulterioare. Dacă se adaugă un circuit, urmărește traseul neutrului până la protecția lui înainte de conectare. Numărul de borne disponibile nu înseamnă că neutrele oricăror circuite pot fi puse împreună. Legăturile trebuie să respecte schema electrică a tabloului.

Gradul IP20 se referă la produsul montat în condițiile prevăzute și nu conferă tabloului protecție împotriva apei. Caracteristicile carcasei se aleg separat după locul instalării. Tensiunea nominală de izolație a familiei este de 500V, iar temperatura ambiantă indicată este de la -40°C la +85°C. Aceste valori se corelează cu cerințele instalației și cu celelalte componente montate în aceeași carcasă.

Erori frecvente la alegere și montaj

• Folosirea baretei albastre ca punct comun pentru nul și conductorul de protecție doar din cauza denumirii gamei N/PE. Respectă funcția N a acestei variante și schema instalației.
• Aplicarea limitei de 35mm² și conductorilor flexibili. Pentru aceștia, intervalul indicat este de 4-25mm².
• Reunirea neutrelor aflate după dispozitive diferențiale distincte. Legăturile greșite pot provoca declanșări și funcționare necorespunzătoare.

Întrebări frecvente despre NPE-B8-10

Câte puncte de conexiune are?

Bareta are 10 borne legate la aceeași bară de cupru. Folosește-le potrivit schemei electrice și limitelor de conectare ale fiecărui conductor.

Se poate monta pe șină DIN?

Da. Suportul este destinat montajului pe șină de 3.5x0.75cm. Verifică și spațiul liber necesar în jur pentru conductoarele conectate.

Este potrivită pentru conductori flexibili?

Da, pentru secțiuni de 4-25mm². Pregătește capetele în funcție de conductor și verifică fixarea lor în borne după strângere.
