Bareta izolatoare TRACON NPE-G8-10 pentru PE 10 poli 100A verde

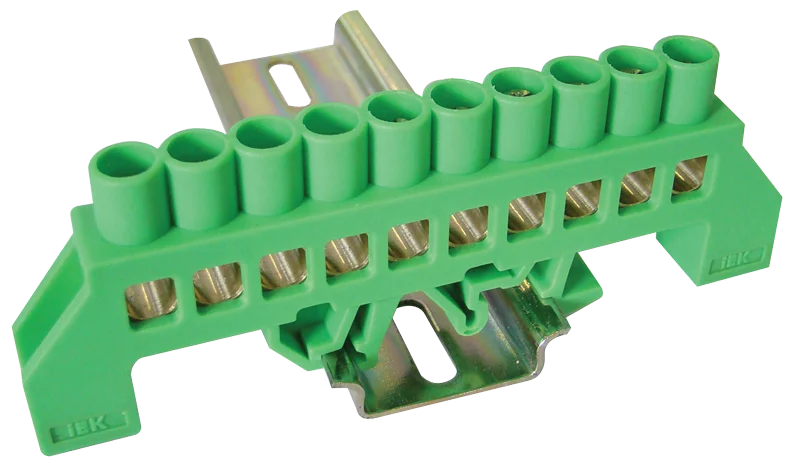

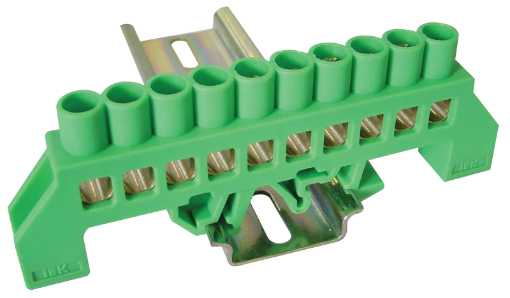

Bareta izolatoare TRACON NPE-G8-10 este o bară verde cu 10 puncte de conectare, destinată grupării conductoarelor de protecție PE în tablouri electrice. Bara din cupru și suportul izolator oferă un loc dedicat acestor conexiuni, astfel încât conductoarele PE să poată fi organizate împreună.

Baretă izolatoare pentru conexiuni PE organizate

Cele 10 puncte de conectare permit reunirea mai multor conductoare de protecție pe aceeași bară. Culoarea verde ajută la identificarea destinației PE în tablou. Deși familia produsului este denumită N/PE, varianta NPE-G8-10 este cea verde, pentru conductoarele de protecție PE. Alegerea funcției baretei în tablou trebuie să păstreze această distincție.

Bareta este potrivită atunci când numărul conexiunilor PE necesare se încadrează în cele 10 puncte disponibile. Pentru alegere contează atât numărul de conductoare, cât și secțiunea lor: un număr suficient de puncte nu compensează o bornă nepotrivită pentru conductorul care trebuie conectat.

Potrivire cu conductoarele și spațiul din tablou

Bara are o secțiune de 0.8x1.2cm și este destinată conductoarelor solide cu secțiuni de 4–35mm² sau celor multifilare cu secțiuni de 4–25mm². Aceste intervale sunt diferite, așadar tipul conductorului contează la fel de mult ca secțiunea înscrisă pe acesta.

Lungimea baretei este de 10cm. Într-un tablou în care spațiul pentru conexiuni este limitat, această dimensiune ajută la stabilirea locului disponibil înainte de alegerea accesoriului. Suportul din poliamidă 6.6 izolează bara de cupru față de suprafața pe care este așezată. Produsul este prevăzut pentru montare pe șină de montaj.

Limitele electrice ale baretei izolatoare

Bareta izolatoare TRACON NPE-G8-10 este specificată pentru 230/400V AC și un curent nominal de maximum 100A. Aceste valori descriu bareta, iar alegerea ei pentru un tablou depinde de caracteristicile conexiunilor realizate acolo. Gradul de protecție IP20 privește bareta ca produs; nu descrie gradul de protecție al întregului tablou.

În utilizare, avantajul practic al acestei configurații este concentrarea conexiunilor PE într-o zonă identificabilă. Cele 10 puncte oferă o capacitate clară de conectare, iar intervalele de secțiune permit stabilirea potrivirii cu conductoarele înainte de comandă.

Erori frecvente la alegerea unei barete izolatoare

Alegerea baretei izolatoare verzi pentru conductoare N

Bareta izolatoare TRACON NPE-G8-10 este varianta verde destinată conexiunilor PE. Folosirea culorii și a destinației corecte păstrează identificarea conductoarelor în tablou.

Numărarea conductoarelor fără verificarea secțiunii

Cele 10 puncte indică numărul de conexiuni disponibile, însă nu înseamnă că orice conductor încape în borne. Pentru acest model, intervalul este 4–35mm² la conductor solid și 4–25mm² la conductor multifilar.

Confundarea gradului IP20 cu protecția tabloului

IP20 este gradul de protecție al baretei. Protecția ansamblului în care se află depinde de carcasa tabloului și de configurația acestuia.

Întrebări frecvente despre bareta izolatoare

Pentru ce conductoare se folosește bareta izolatoare TRACON NPE-G8-10?

Este destinată grupării conductoarelor de protecție PE. Varianta NPE-G8-10 este verde și oferă 10 puncte de conectare într-un tablou electric.

Ce secțiuni de conductoare acceptă bareta NPE-G8-10?

Bareta acceptă conductoare solide de 4–35mm² și multifilare de 4–25mm². Intervalul aplicabil depinde de construcția conductorului.

Ce spațiu ocupă bareta TRACON în tablou?

NPE-G8-10 are lungimea de 10cm. Bara de cupru are secțiunea de 0.8x1.2cm, iar suportul ei izolator face parte din ansamblul montat în tablou.
