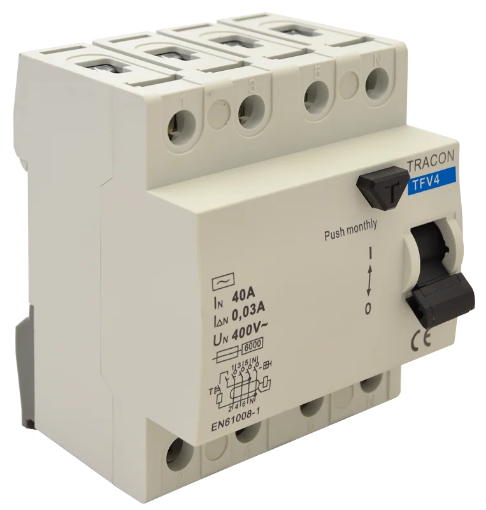

Bloc protectie diferentiala TRACON TFV4-25030 4P 25A 30mA tip AC 6kA

Bloc protectie diferentiala TRACON TFV4-25030 este un aparat cu patru poli pentru detectarea curenților reziduali în instalații electrice alimentate la 400V. Când curentul care revine diferă de cel care pleacă spre circuit în condițiile de declanșare, aparatul întrerupe alimentarea. Modelul este de tip AC, are curent nominal de 25A și sensibilitate de 30mA. Este destinat integrării într-un tablou electric pe șină DIN.

Bloc protecție diferențială 4P pentru circuite de 400V

Configurația cu patru poli permite includerea conductoarelor active ale unui circuit corespunzător, inclusiv a celor trei faze și a neutrului când schema instalației prevede această legătură. Curentul nominal de 25A indică nivelul pentru care sunt dimensionate contactele aparatului. Sensibilitatea de 30mA reprezintă pragul nominal al funcției diferențiale. Cele două valori descriu funcții diferite și se verifică separat la alegerea protecțiilor din tablou.

Cei patru poli sunt acționați împreună și nu reprezintă patru protecții diferențiale independente. Înainte de montaj, identifică toate conductoarele circuitului care trebuie trecute prin aparat. Această verificare ajută la organizarea legăturilor în tablou și la evitarea amestecării conductoarelor care aparțin unor grupuri diferențiale diferite.

Bloc protectie diferentiala TRACON TFV4-25030 este un bloc de protecție diferențială de tip AC. Acest tip detectează curenți reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot produce alte forme de curent rezidual, verifică tipul de dispozitiv diferențial cerut de aplicație. Alegerea nu se face numai după numărul de poli sau după valoarea de 30mA: tipul curentului de defect posibil și caracteristicile consumatorilor sunt la fel de relevante.

Ce protejează și cum se coordonează în tablou

Aparatul decuplează la curent rezidual în condițiile pentru care a fost proiectat. El nu oferă, prin simpla valoare nominală de 25A, protecție la suprasarcină. Protecția împotriva supracurentului și scurtcircuitului trebuie realizată cu aparate dimensionate pentru circuit. Valoarea de 6kA reprezintă rezistența la scurtcircuit specificată pentru acest dispozitiv în configurația de protecție corespunzătoare și nu este echivalentă cu funcția unei siguranțe automate.

Într-un tablou cu mai multe circuite, fiecare grup de conductoare trebuie conectat conform schemei sale. Neutrul unui circuit protejat nu se amestecă la ieșire cu neutrul altui grup diferențial, deoarece curenții de întoarcere pot provoca declanșări neintenționate. Modelul nu este selectiv. Dacă există mai multe niveluri de protecție diferențială, coordonarea lor se stabilește la proiectare, împreună cu protecțiile la supracurent și cu cerințele circuitelor deservite.

Montaj pe șină DIN și spațiu necesar

Blocul ocupă o lățime de 7.2cm, echivalentul a patru poziții modulare, și se fixează pe șină DIN. Conectarea conductorilor cu miez plin este prevăzută pentru secțiuni de 2.5-25mm². Lasă suficient loc pentru intrarea și ieșirea conductoarelor, accesul la borne, manetă și butonul de test. Gradul de protecție al aparatului este IP20. Carcasa tabloului și amplasarea acestuia trebuie alese în funcție de mediul de instalare.

Tensiunea nominală de izolație Ui este de 500V, iar rezistența la impuls Uimp este de 4kV. Tensiunea nominală de utilizare este de 400V la frecvența de 50Hz. Aceste valori au semnificații distincte: una privește circuitul alimentat, celelalte caracterizează izolația și comportarea la impuls. Corelează toate componentele din tablou înainte de instalare și efectuează testarea funcției diferențiale potrivit instrucțiunilor aparatului. Montajul și verificările se fac de personal calificat, cu circuitul scos de sub tensiune.

Erori frecvente la alegere

• Interpretarea valorii de 25A ca declanșare la suprasarcină. Aparatul necesită protecție la supracurent adecvată circuitului.
• Selectarea tipului AC fără verificarea consumatorilor conectați. Forma posibilă a curentului rezidual determină tipul de protecție diferențială necesar.
• Considerarea valorii de 6kA drept capacitate de întrerupere autonomă a scurtcircuitului. Verifică protecția asociată și coordonarea dispozitivelor.

Întrebări frecvente despre blocul de protecție diferențială

Este potrivit pentru o instalație trifazată?

Configurația cu patru poli permite utilizarea într-un circuit trifazat cu neutru, când schema și caracteristicile instalației corespund aparatului. Verifică tensiunea, curentul și tipul de protecție diferențială cerut.

Ce reprezintă sensibilitatea de 30mA?

Este valoarea nominală a curentului rezidual la care se raportează funcția de declanșare diferențială. Ea este distinctă de curentul nominal de 25A al aparatului.

Înlocuiește o siguranță automată?

Nu. Blocul detectează curenți reziduali de tip AC. Protecția la suprasarcină și scurtcircuit se asigură separat, prin dispozitive alese pentru circuit.
