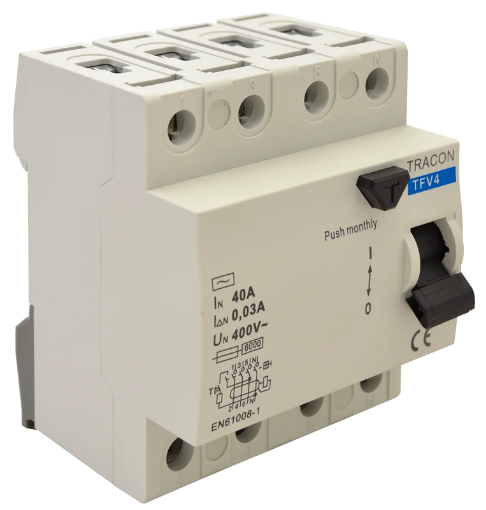

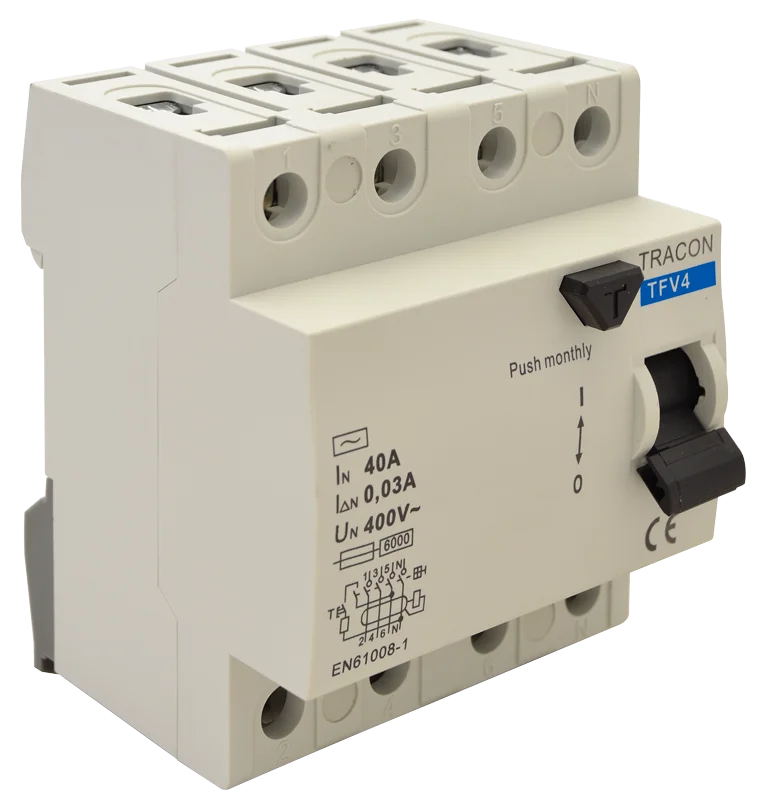

Bloc protectie diferentiala TRACON TFV4-40030 4P 40A 30mA tip AC 6kA

Bloc protectie diferentiala TRACON TFV4-40030 este un dispozitiv cu patru poli care întrerupe alimentarea atunci când în circuit apare un curent rezidual ce îndeplinește condițiile de declanșare. Varianta are curent nominal de 40A și sensibilitate de 30mA, pentru tablouri electrice cu circuite de 400V la 50Hz. Este de tip AC și se montează pe șină DIN. Configurația cu patru poli permite includerea unui circuit trifazat cu neutru, dacă schema instalației impune acest lucru.

Bloc protecție diferențială 4P de 40A și 30mA

Funcția diferențială urmărește dezechilibrul dintre curentul care pleacă spre consumatori și cel care revine prin conductoarele circuitului. Un curent rezidual poate apărea, de exemplu, ca urmare a unui defect de izolație. Pragul nominal de 30mA descrie sensibilitatea acestei funcții. Cei 40A indică nivelul curentului pe care aparatul este dimensionat să îl transporte în condițiile sale de utilizare. Cele două valori nu se pot substitui una alteia.

Patru poli înseamnă că aparatul comută împreună conductoarele asociate circuitului protejat. Pentru o distribuție trifazată cu neutru, verifică traseul fiecărei faze și al neutrului prin același dispozitiv, conform schemei de conectare. Într-un tablou care cuprinde mai multe grupuri diferențiale, separarea corectă a conductorilor de neutru evită curenții de întoarcere pe alte trasee și declanșările nedorite. Dimensionarea întregii instalații rămâne legată de sarcini și de protecțiile din circuit.

Când se alege tipul AC

TFV4-40030 este de tip AC, destinat detectării curenților diferențiali alternativi sinusoidali. Pentru echipamente care pot genera alte forme de curent rezidual, tipul dispozitivului diferențial trebuie ales în funcție de cerințele circuitului și ale consumatorilor. Sensibilitatea de 30mA nu schimbă categoria AC a aparatului. Verifică această compatibilitate înainte de montaj, mai ales atunci când un tablou alimentează consumatori diferiți prin același grup protejat.

Modelul nu este selectiv. Dacă proiectul prevede protecții diferențiale dispuse pe mai multe niveluri, alegerea și coordonarea lor trebuie stabilite pentru ansamblul tabloului. Întreruperea la curent rezidual nu asigură automat protecție la suprasarcină sau la scurtcircuit. Un aparat de protecție la supracurent ales corespunzător rămâne necesar. Curentul nominal de 40A al blocului trebuie corelat cu protecția asociată, cu conductoarele și cu solicitările circuitului.

Valoarea de 6kA și condițiile de integrare

Rezistența la scurtcircuit indicată pentru acest model este de 6kA, în configurația de protecție adecvată. Nu trata această cifră drept funcția de întrerupere a scurtcircuitului pe care o are o siguranță automată. Tensiunea nominală de utilizare este de 400V, tensiunea nominală de izolație Ui este de 500V, iar rezistența la impuls Uimp este de 4kV. Aceste valori descriu caracteristici diferite și se verifică împreună cu cele ale componentelor din același tablou.

Blocul are lățimea de 7.2cm, corespunzătoare unui spațiu de patru module. Conectarea conductorilor cu miez plin este indicată pentru secțiuni între 2.5mm² și 25mm². Gradul de protecție al aparatului este IP20, iar temperatura ambiantă în funcționare este de la -25°C la +55°C. Păstrează spațiu pentru acces la borne, manetă și butonul de test, apoi alege carcasa tabloului după condițiile mediului în care va fi instalat.

După cablare, circuitul și funcția diferențială trebuie verificate conform instrucțiunilor aplicabile aparatului. Butonul de test permite controlul funcției de declanșare, dar nu substituie verificările instalației. Identificarea conductoarelor și strângerea conexiunilor se fac cu alimentarea întreruptă, de personal calificat. Dacă aparatul declanșează repetat, cauza din circuit trebuie identificată înainte de repunerea acestuia în funcțiune.

Erori frecvente la alegere și montaj

• Confundarea curentului nominal de 40A cu pragul de declanșare la suprasarcină. Acest bloc necesită protecție la supracurent dimensionată separat.
• Presupunerea că tipul AC este potrivit oricărui echipament. Verifică forma curentului rezidual care poate apărea în circuit.
• Conectarea neutrului protejat împreună cu neutrul altui grup diferențial. O astfel de legătură poate provoca funcționare incorectă sau declanșări nedorite.

Întrebări frecvente despre TFV4-40030

Ce reprezintă cei 30mA?

Este sensibilitatea nominală la curent rezidual a funcției diferențiale. Curentul nominal de 40A descrie o altă caracteristică a aparatului.

Oferă și protecție la suprasarcină?

Nu. Protecția la supracurent și scurtcircuit trebuie asigurată prin dispozitive potrivite circuitului și coordonate cu blocul diferențial.

Cât spațiu ocupă în tablou?

Lățimea aparatului este de 7.2cm, echivalentă cu patru poziții modulare pe șină DIN. Rezervă și spațiu pentru cablare și accesul la comandă.
