Bobina declansare EATON 248286 12-110V AC 12-60V DC

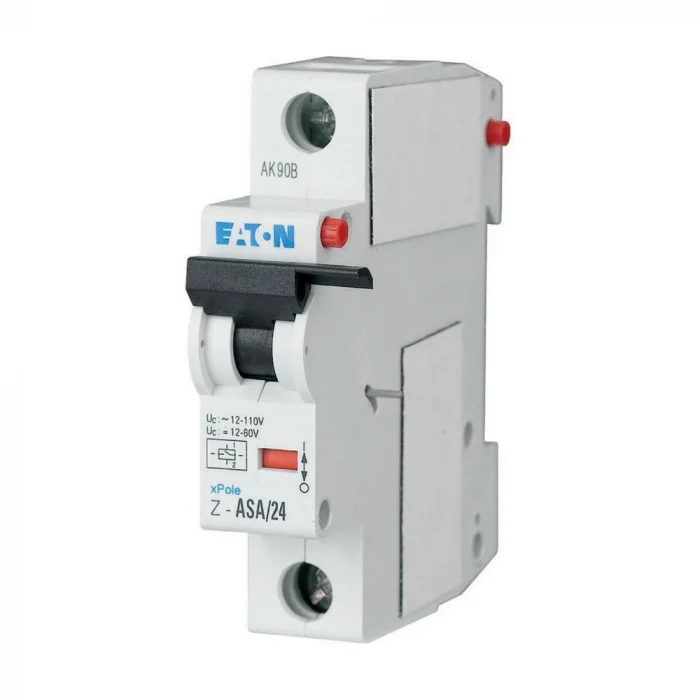

Bobina declanșare EATON Z-ASA/24 248286 este un accesoriu modular care permite declanșarea de la distanță a unui întrerupător compatibil, prin aplicarea unei tensiuni de comandă. Varianta funcționează între 12 și 110V AC sau între 12 și 60V DC și se montează în partea stângă a aparatelor FAZ, FRBmM-1N și Z-MS. Este utilă atunci când comanda de oprire trebuie dată din alt punct decât tabloul electric.

Bobină de declanșare pentru comanda aparatului compatibil

Bobina EATON Z-ASA/24 acționează mecanismul de declanșare al aparatului montat lângă ea când primește comanda electrică în intervalul admis. Ea adaugă funcția de declanșare de la distanță; protecția circuitului la suprasarcină sau scurtcircuit rămâne funcția întrerupătorului asociat. Alegerea începe, așadar, cu identificarea aparatului la care va fi atașată bobina.

Modelul 248286 este indicat pentru montare în stânga FAZ, FRBmM-1N sau Z-MS. Această poziție permite cuplarea mecanică a accesoriului cu aparatul compatibil. Un modul Z-ASA/24 comandă întrerupătorul de lângă el, nu transformă orice dispozitiv instalat pe aceeași șină într-un aparat compatibil. Într-un tablou existent, spațiul liber din partea stângă a întrerupătorului contează la fel de mult ca identificarea seriei.

Declanșare la distanță prin impuls de comandă

Pentru această variantă, impulsul de comandă trebuie să dureze minimum 15ms, iar timpul de declanșare este sub 20ms. Aceste valori descriu funcționarea accesoriului atunci când este folosit cu un aparat compatibil și cu tensiunea admisă. Bobina își întrerupe intern alimentarea după declanșare, ceea ce permite și o comandă menținută fără alimentarea continuă a înfășurării.

Poziția de comutare poate fi observată prin indicatorul roșu-verde. Pentru transmiterea electrică a confirmării de declanșare către alt circuit se poate adăuga un contact auxiliar compatibil. Indicatorul local și semnalizarea la distanță îndeplinesc roluri diferite; accesoriul de semnalizare nu este inclus implicit în funcția bobinei.

Alimentare AC sau DC în intervalele modelului Z-ASA/24

Bobina de declanșare 248286 acceptă o tensiune de comandă între 12 și 110V AC sau între 12 și 60V DC. Domeniile AC și DC sunt diferite, astfel că tipul sursei de comandă trebuie identificat înainte de alegere. De exemplu, o comandă la 24V poate fi realizată în ambele tipuri de alimentare, în timp ce 110V se află numai în intervalul AC al acestei variante.

La alimentarea în curent alternativ se aplică frecvența de 50 sau 60Hz. O tensiune din afara intervalului corespunzător tipului de curent poate deteriora bobina. Inscripția „24” din denumirea Z-ASA/24 identifică varianta, dar nu limitează utilizarea la o singură valoare de 24V; intervalul permis al comenzii rămâne cel precizat pentru AC sau DC.

La varianta de 24V, sursa de joasă tensiune trebuie să poată furniza curentul necesar în momentul acționării. Comanda nu se stabilește doar după valoarea nominală a sursei, deoarece bobina consumă un curent de vârf de scurtă durată la declanșare. Un circuit de comandă pregătit pentru o sarcină mai mică poate să nu asigure acționarea cerută.

Un modul pe șină DIN și montaj în stânga

Bobina EATON Z-ASA/24 ocupă un modul de montaj, echivalent cu 1.75cm pe șina DIN. Această informație ajută la rezervarea locului în tablou, lângă aparatul compatibil. Conectarea se realizează prin borne pentru conductoare cu secțiuni între 1mm² și 25mm².

Dimensiunile generale ale corpului sunt 8cm lungime sau adâncime, 7.5cm înălțime și 2.62cm lățime. Lățimea generală a corpului nu trebuie confundată cu lățimea nominală de montaj de 1.75cm. Pentru integrare contează atât locul ocupat pe șină, cât și spațiul fizic disponibil în carcasă.

Montarea și conectarea unui astfel de accesoriu se fac de personal electric calificat, cu alimentarea întreruptă. Z-ASA/24 este un declanșator la aplicarea tensiunii de comandă. Pentru o funcție care trebuie să reacționeze la pierderea tensiunii de comandă se folosește un principiu diferit, cel al declanșatorului de minimă tensiune.

Erori frecvente la alegerea bobinei de declanșare

Alegerea bobinei de declanșare doar după tensiunea de 24V

Denumirea Z-ASA/24 nu înseamnă alimentare exclusivă la 24V. Totuși, domeniile AC și DC nu sunt identice: limita superioară este 110V AC, respectiv 60V DC. Alegerea după inscripția modelului, fără identificarea tipului de alimentare, poate duce la o comandă în afara intervalului admis.

Presupunerea compatibilității cu orice aparat de pe șină

Șina DIN nu stabilește singură compatibilitatea mecanică. Bobina se montează în stânga aparatelor FAZ, FRBmM-1N și Z-MS indicate pentru acest model. Un tablou cu altă serie de întrerupătoare sau fără loc în stânga nu permite presupunerea aceleiași configurații.

Confundarea declanșării cu semnalizarea electrică

Indicatorul roșu-verde arată local poziția, iar bobina execută comanda de declanșare. Trimiterea unei confirmări către alt circuit necesită un contact auxiliar compatibil. Fără acesta, prezența indicatorului nu creează automat o ieșire de semnalizare la distanță.

Întrebări frecvente despre bobina de declanșare

Bobina de declanșare EATON Z-ASA/24 funcționează la 24V DC?

Bobina declanșare EATON Z-ASA/24 funcționează la 24V DC, deoarece această valoare se află în intervalul admis de 12-60V DC. Pentru comandă în curent alternativ, intervalul modelului este 12-110V AC.

Pe ce parte se montează accesoriul 248286?

Bobina EATON 248286 se montează în stânga aparatului compatibil. Sunt indicate seriile FAZ, FRBmM-1N și Z-MS, iar spațiul de montaj pe șină este de un modul, echivalent cu 1.75cm.

Declanșează Z-ASA/24 și când dispare tensiunea de comandă?

Bobina Z-ASA/24 declanșează la aplicarea unei tensiuni de comandă în intervalul admis. Pierderea tensiunii este o altă condiție de declanșare și nu reprezintă funcția acestui accesoriu.
