Busbar Eaton 501074 3 faze 80A 16mmp

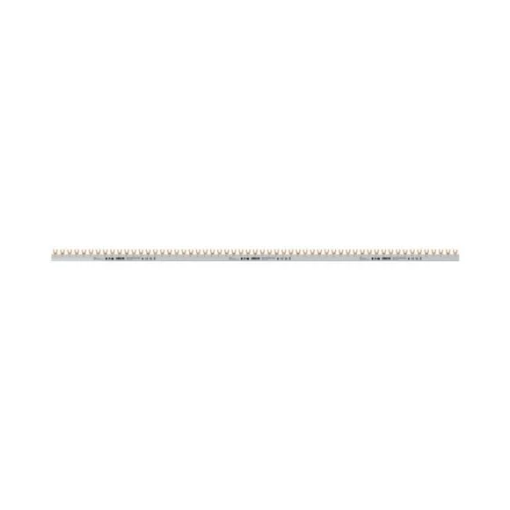

Busbar Eaton GVK-16/3P+N-4TE este o bară de distribuție modulară pentru 3 faze și neutru, cu contacte tip furcă, secțiune de 16 mm² și curent nominal de 80 A. Modelul 501074 are lungime de 1 metru, este izolat și poate fi scurtat pentru adaptarea la configurația tabloului electric.

Când alegi Eaton GVK-16/3P+N-4TE

GVK-16/3P+N-4TE se alege atunci când este necesară distribuția L1, L2, L3 și N către aparataj modular compatibil cu contacte tip furcă. Configurația 3P+N, secțiunea de 16 mm² și curentul nominal de 80 A trebuie verificate împreună cu geometria bornelor aparatelor conectate.

Un busbar Eaton 80A nu trebuie ales doar după curentul nominal. Numărul de conductoare, tipul contactului, pasul modular și compatibilitatea mecanică sunt la fel de importante pentru integrarea corectă în tablou.

Configurație 3P+N

Eaton 501074 are configurație 3P+N, adică trei faze și conductor neutru. Aceasta îl diferențiază de barele 3P simple, care distribuie doar cele trei faze, și de alte configurații multipolare.

La înlocuirea unei bare existente trebuie verificată configurația completă. Un busbar 3P de 80 A și 16 mm² nu este automat echivalent cu GVK-16/3P+N-4TE dacă instalația necesită și distribuția neutrului.

Curent nominal 80 A și secțiune 16 mm²

Busbar Eaton GVK-16/3P+N-4TE are curent nominal de 80 A și secțiune conductoare de 16 mm². Acești parametri definesc capacitatea electrică a barei și trebuie corelați cu schema de distribuție, protecțiile și aparatele conectate.

Valoarea de 80 A caracterizează bara de distribuție și nu reprezintă curentul nominal al fiecărui aparat conectat. Dimensionarea completă a tabloului trebuie să respecte limitele fiecărui element din circuit.

Contacte tip furcă

Modelul 501074 utilizează contacte tip furcă. Geometria contactului trebuie să corespundă bornelor aparatajului modular utilizat. O bară cu contacte tip pin nu este automat compatibilă, chiar dacă are aceeași secțiune și același curent nominal.

Compatibilitatea mecanică trebuie verificată înainte de cumpărare, mai ales când busbarul este utilizat cu aparate din serii diferite.

Lungime de 1 metru și posibilitate de scurtare

Eaton GVK-16/3P+N-4TE este livrat la lungimea de 1 metru și poate fi scurtat. Acest format permite adaptarea barei la numărul și poziția aparatelor din tabloul electric.

După scurtare, capătul barei trebuie protejat corespunzător. Capacele terminale nu sunt incluse cu modelul 501074 și trebuie comandate separat atunci când configurația finală le necesită.

Parametri electrici relevanți

Busbarul este proiectat pentru utilizare în sisteme de distribuție modulară și are tensiune operațională nominală de până la 240/415 V AC. Eaton indică pentru gama GVK rezistență la curent de scurtcircuit de 25 kA în condițiile definite pentru sistem.

Această valoare nu trebuie interpretată separat de schema de protecție a tabloului. Busbarul este o componentă de distribuție, nu un dispozitiv de protecție la scurtcircuit.

Ce verifici înainte de cumpărare

Busbar Eaton GVK-16/3P+N-4TE trebuie verificat atât electric, cât și mecanic în raport cu aparatajul modular care urmează să fie conectat.

• Tip produs: bară de distribuție / busbar.
• Configurație: 3P+N.
• Conductoare distribuite: L1, L2, L3 și N.
• Tip contact: furcă.
• Curent nominal: 80 A.
• Secțiune: 16 mm².
• Lungime: 1 m.
• Pas modular: 17,8 mm.
• Tensiune operațională: 240/415 V AC.
• Izolație: da.
• Poate fi scurtat: da.
• Capace terminale: nu sunt incluse.
• Model: GVK-16/3P+N-4TE.
• Cod Eaton: 501074.

Pentru alte componente de distribuție poți consulta gama de accesorii pentru aparatură modulară. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea configurației 3P+N cu 3P. Modelul 501074 include și distribuția neutrului. O bară trifazată fără N nu este automat echivalentă.

Alegerea busbarului doar după valoarea de 80 A. Secțiunea, tipul contactelor și configurația 3P+N trebuie să fie compatibile cu aparatajul și schema tabloului.

Confundarea contactelor tip furcă cu cele tip pin. Cele două geometrii nu trebuie considerate interschimbabile fără verificarea bornelor aparatelor.

Presupunerea că sunt incluse capace terminale. Pentru GVK-16/3P+N-4TE, capacele se comandă separat.

Întrebări frecvente

Ce configurație are Eaton GVK-16/3P+N-4TE?

Eaton GVK-16/3P+N-4TE are configurație 3P+N. Bara distribuie cele trei faze L1, L2 și L3 împreună cu conductorul neutru și trebuie utilizată cu aparataj modular compatibil cu această configurație și cu contacte tip furcă.

Ce înseamnă 80 A și 16 mm²?

80 A este curentul nominal al busbarului, iar 16 mm² este secțiunea conductoare. Ambele caracteristici trebuie corelate cu schema electrică, protecțiile și aparatele conectate.

Busbarul Eaton 501074 poate fi tăiat?

Eaton GVK-16/3P+N-4TE poate fi scurtat la lungimea necesară. Bara este livrată la 1 metru, iar după adaptare capătul trebuie protejat corespunzător cu accesoriile dedicate.

Sunt incluse capacele terminale?

Capacele terminale nu sunt incluse cu Eaton GVK-16/3P+N-4TE. Pentru varianta de 16 mm² și configurație 3P+N trebuie verificat și comandat separat capacul terminal compatibil.

Ce tip de contacte are Eaton 501074?

Eaton 501074 utilizează contacte tip furcă. Înainte de instalare trebuie verificat dacă bornele aparatelor modulare sunt compatibile cu acest tip de contact.
