Busbar-ul SCHNEIDER Acti9 A9XPH157 este o bară colectoare tip pieptene 1L, izolată, cu 57 de căi și pas de conectare de 18 mm, destinată distribuției alimentării către un grup de aparate modulare compatibile. Are un curent nominal de utilizare de 100 A la 40°C, tensiune nominală de funcționare de 415 V AC și o lungime de 1000 mm. Configurația pentru fiecare cale este 1 x 1P, iar bara este tăiabilă, ceea ce permite adaptarea lungimii în limitele și condițiile prevăzute de producător.
Pentru identificarea corectă a variantei trebuie urmărite împreună 1L, 57 de module, 100 A, pasul de 18 mm și referința A9XPH157. Familia Acti9 include bare colectoare cu alte configurații de linii, numere de căi și lungimi, astfel că simpla denumire „busbar Schneider 100A” nu este suficientă pentru alegerea produsului.

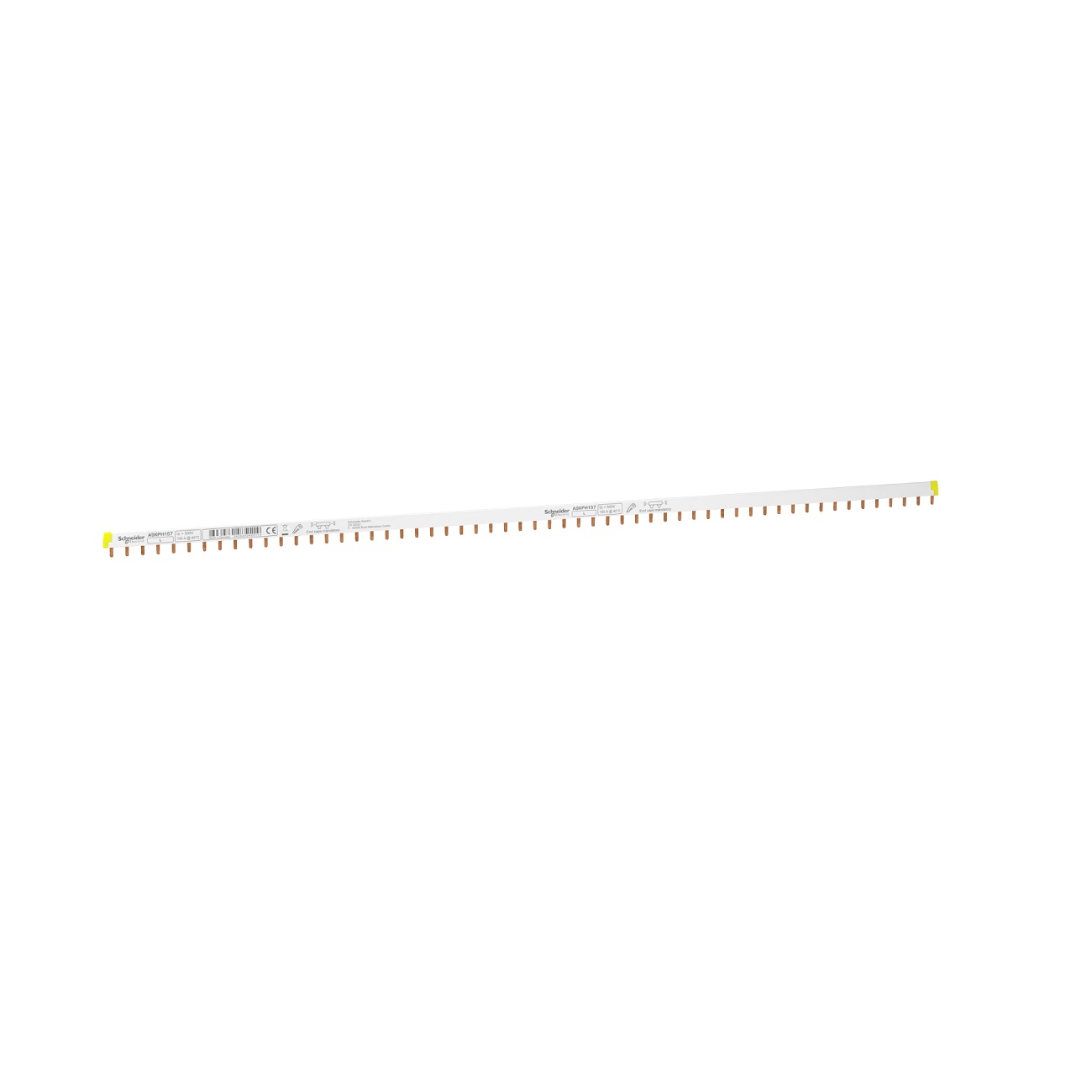

Busbar SCHNEIDER Acti9 A9XPH157 pentru 57 module
Schneider definește A9XPH157 ca bară colectoare tip pieptene Acti9 1L, cu pas de 18 mm, 57 module și 100 A. Este un accesoriu de conectare pentru aparataj modular, cu montaj orizontal.
Produsul are 57 de căi pentru linia L, iar configurația declarată pentru fiecare cale este 1 x 1P. Marcajul este L. Această structură trebuie diferențiată de barele colectoare 3L, 1L+N sau 3L+N disponibile separat în familia Schneider.
Referința A9XPH157 rămâne astfel criteriul cel mai sigur pentru evitarea confuziei între variantele care pot avea același curent nominal de 100 A, dar configurații diferite.
Ce înseamnă configurația 1L?
A9XPH157 are descrierea liniilor 1L. Bara este marcată L și are configurația 1 x 1P pentru fiecare cale.
Acest detaliu este important deoarece nu trebuie confundată cu o bară 1L+N sau cu un model destinat distribuției pe trei linii. Schneider listează separat aceste configurații în gama de accesorii Acti9.
Pentru cumpărător, verificarea configurației este la fel de importantă ca amperajul sau lungimea. Două busbar-uri de 100 A nu sunt automat echivalente dacă distribuția și pasul conexiunilor sunt diferite.
57 de căi și 57 module de 18 mm
Busbar-ul SCHNEIDER A9XPH157 are 57 de căi 1L și o lungime corespunzătoare unui total de 57 module de 18 mm. Schneider declară separat și 114 pași de 9 mm.
Aceste valori permit identificarea formatului barei și diferențierea sa de variantele Acti9 mai scurte, cu 6, 12, 18 sau 24 de module.
Numărul de module indicat pentru busbar nu trebuie confundat cu numărul de poli al unui singur aparat modular. Pentru A9XPH157, fiecare cale are configurația 1 x 1P.
Pas de conectare de 18 mm
Pasul de conectare este de 18 mm, iar Schneider declară aceeași valoare pentru distanța dintre căi. Conectorul este de tip dinte.
Pasul este un criteriu practic de compatibilitate și trebuie verificat împreună cu familia aparatului și tipul terminalului. Faptul că două produse sunt montate pe șină DIN nu înseamnă automat că pot utiliza aceeași bară colectoare.
Din acest motiv, formularea comercială „busbar 57 module” trebuie completată cu pasul de 18 mm și compatibilitățile declarate de producător.
Curent nominal de utilizare de 100 A la 40°C
Schneider declară pentru A9XPH157 un curent nominal de utilizare Ie de 100 A la 40°C. Mențiunea temperaturii face parte din valoarea tehnică declarată și trebuie păstrată atunci când amperajul este prezentat în detaliu.
Valoarea de 100 A caracterizează busbar-ul și nu trebuie interpretată ca amperajul fiecărui aparat conectat. Nici nu reprezintă o recomandare universală privind dimensionarea circuitului.
Caracteristicile instalației și ale aparatelor utilizate trebuie evaluate separat, conform documentației acestora.
Tensiune nominală de funcționare 415 V AC
A9XPH157 are tensiune nominală de funcționare Ue de 415 V AC. Tensiunea nominală de izolație Ui este de 500 V AC, declarată conform IEC 61439-2.
Cele două valori descriu caracteristici diferite și nu trebuie folosite ca sinonime. Cei 415 V reprezintă tensiunea nominală de funcționare, în timp ce 500 V reprezintă tensiunea nominală de izolație.
Lungime de 1000 mm și construcție tăiabilă
Busbar-ul SCHNEIDER Acti9 A9XPH157 are lungimea de 1000 mm. Schneider declară prezentarea dispozitivului drept „cuttable”, adică bară tăiabilă.
Această caracteristică este utilă atunci când lungimea necesară diferă de formatul complet de 57 module. Totuși, faptul că produsul este tăiabil nu trebuie transformat într-o procedură improvizată de montaj. Adaptarea și utilizarea trebuie realizate în condițiile prevăzute de documentația producătorului.
Produsul este livrat cu un set de 10 piese de capăt, conform fișei tehnice Schneider.
Busbar izolat cu protecție IP20 în configurația declarată
Schneider descrie A9XPH157 ca busbar izolat. Gradul de protecție declarat este IP20 atunci când sunt utilizate piesele de capăt și capacele pentru dinți.
Această condiție este importantă: IP20 nu trebuie prezentat ca o proprietate necondiționată a oricărei configurații rezultate după adaptarea barei. De asemenea, IP20 nu declară protecție la apă.
Pentru o prezentare corectă a produsului este preferabilă formularea exactă a producătorului, fără afirmații generale precum „protecție completă” sau „siguranță maximă”.
Compatibilitate cu aparataj Schneider Acti9
Schneider declară compatibilitatea A9XPH157 cu gamele Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW și Acti9 iSW-NA. Documentația include și Multi9 C60 în lista de compatibilitate.
Această listă este mai utilă decât o afirmație generică potrivit căreia busbar-ul ar fi compatibil cu orice aparat modular. Compatibilitatea trebuie verificată la nivelul gamei și al configurației aparatului.
Schneider precizează și că bara permite alimentarea unui grup de întreruptoare automate și că este compatibilă cu capacitatea de rupere a întreruptoarelor Schneider Electric.
Poziția de montare și tipurile de terminale compatibile
A9XPH157 este declarat pentru montaj orizontal. Fișa tehnică indică montarea sus sau jos pe borne tip tunel și, de asemenea, sus sau jos pe terminal dublu.
Aceste informații descriu configurațiile prevăzute de producător. Ele nu trebuie extinse într-o procedură de conectare fără documentația completă a aparatelor implicate.
Pentru selecție, informația relevantă este că tipul terminalului aparatului trebuie verificat împreună cu compatibilitatea de gamă și pasul de 18 mm al busbar-ului.
Standarde și caracteristici de mediu
Fișa tehnică pentru A9XPH157 indică standardele IEC 60947-7-1 și IEC 61439-2. Gradul de poluare declarat este 3 conform IEC 60947-7-1.
Schneider declară și rezistență la foc de 960°C timp de 30 de secunde conform IEC 60695-2-1. Aceste valori trebuie tratate ca parametri tehnici ai produsului și nu transformate în afirmații generale privind comportamentul întregului tablou electric.
Culoare alb RAL 9003
Bara colectoare este declarată în culoarea alb RAL 9003. Pentru un accesoriu montat în interiorul tabloului, culoarea are în primul rând rol de identificare a variantei și nu este un criteriu funcțional principal.
Caracteristicile decisive pentru selecție rămân configurația 1L, numărul de căi, pasul de 18 mm, curentul nominal și compatibilitatea cu aparatajul utilizat.
A9XPH157 față de busbar-urile Acti9 cu alte configurații
Familia Acti9 include bare colectoare cu configurații 1L, 3L, 1L+N și 3L+N. A9XPH157 este varianta 1L cu 57 de căi și nu trebuie confundată cu modelele multifază sau cu cele care includ distribuția pentru neutru.
De asemenea, Schneider oferă lungimi diferite în aceeași familie. Numărul de module și configurația liniilor trebuie verificate înaintea comenzii, chiar dacă amperajul de 100 A este comun mai multor referințe.
De ce contează referința A9XPH157?
Codul A9XPH157 separă această variantă de alte busbar-uri Schneider cu aspect apropiat. Referința corespunde combinației 1L, 57 căi, 57 module de 18 mm, 100 A la 40°C și lungime de 1000 mm.
ETBM identifică același produs prin SKU SD01190 și EAN 3606480485114. Pentru verificarea unei comenzi, referința producătorului rămâne reperul cel mai precis.
Ce trebuie verificat înainte de alegere?
Pentru A9XPH157 trebuie confirmate configurația 1L, pasul de 18 mm, numărul de căi necesar și compatibilitatea aparatelor. Curentul nominal de 100 A trebuie, de asemenea, evaluat în contextul instalației.
Este important să nu se presupună compatibilitatea doar pentru că aparatele sunt SCHNEIDER sau sunt montate pe șină DIN. Producătorul furnizează o listă explicită de game compatibile, iar aceasta este un criteriu mai sigur pentru selecție.
Erori frecvente
Confundarea 1L cu 1L+N
A9XPH157 este un busbar 1L, cu marcaj L și configurație 1 x 1P pentru fiecare cale. Variantele 1L+N sunt produse distincte.
Alegerea doar după valoarea de 100 A
Mai multe bare colectoare pot avea curent nominal de 100 A. Trebuie verificate și configurația liniilor, pasul de conectare, lungimea și compatibilitatea.
Presupunerea compatibilității cu orice aparat modular
Montajul pe șină DIN nu este suficient pentru a confirma compatibilitatea. A9XPH157 are game compatibile declarate explicit de Schneider.
Confundarea celor 57 module cu 57 de poli ai unui aparat
Produsul are 57 de căi 1L și 57 module de 18 mm. Configurația pentru fiecare cale este 1 x 1P.
Considerarea IP20 fără condițiile declarate
Schneider declară IP20 cu piesele de capăt și capacele pentru dinți. Gradul de protecție nu trebuie desprins de această condiție.
Întrebări frecvente
Ce tip de produs este SCHNEIDER A9XPH157?
A9XPH157 este un busbar sau o bară colectoare tip pieptene din gama Acti9, cu configurație 1L, destinat distribuției alimentării către aparataj modular compatibil.
Câte module are busbar-ul A9XPH157?
Schneider declară 57 de căi 1L și un total de 57 module de 18 mm. Bara are lungimea de 1000 mm.
Ce curent nominal are A9XPH157?
Curentul nominal de utilizare Ie este de 100 A la temperatura de 40°C.
Cu ce game este compatibil A9XPH157?
Schneider declară compatibilitate cu Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA și Multi9 C60.
Busbar-ul A9XPH157 poate fi scurtat?
Da. Schneider declară produsul ca fiind tăiabil. Adaptarea și utilizarea trebuie realizate în condițiile prevăzute de documentația producătorului.
