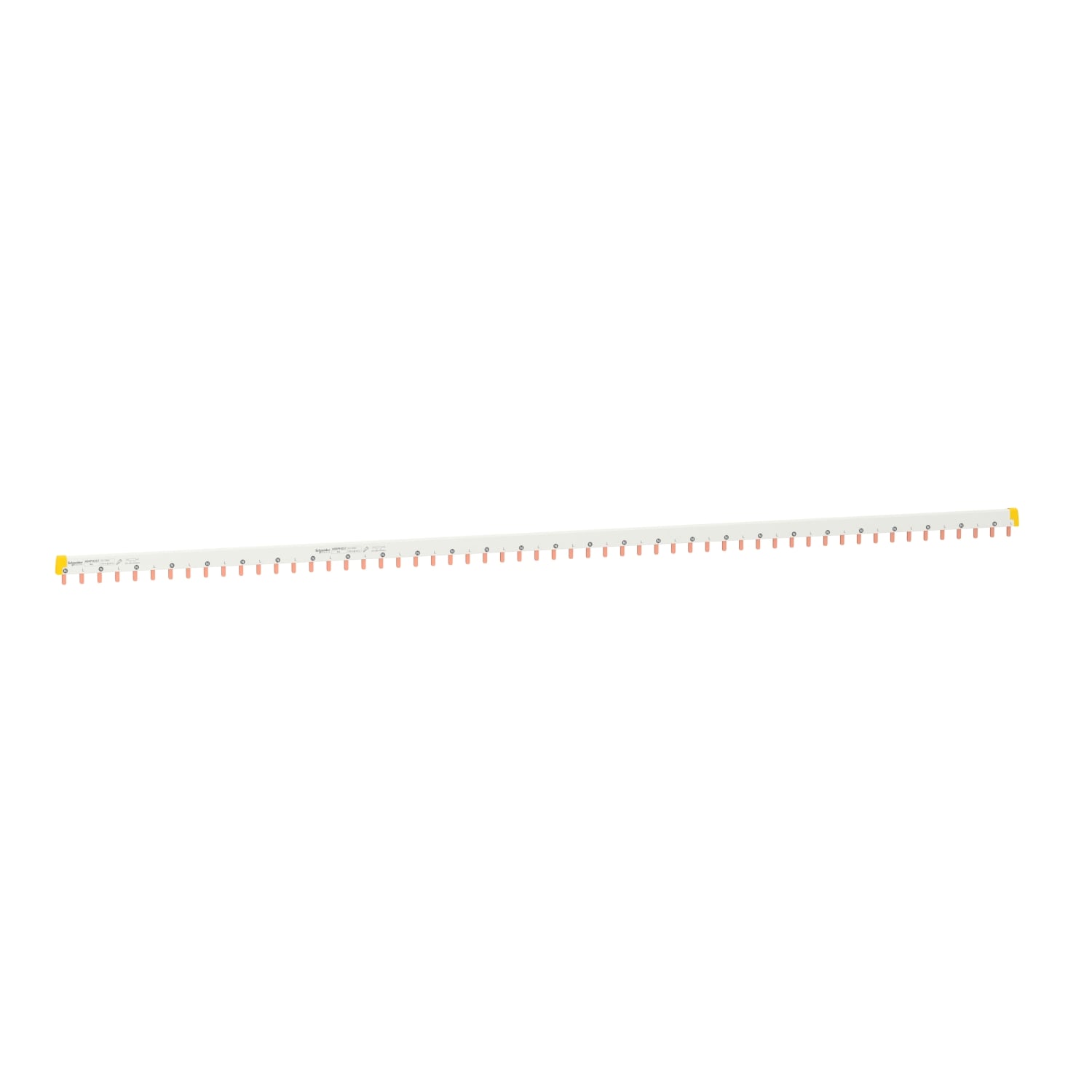

Busbarul 2P SCHNEIDER Acti9 A9XPH257 este un pieptene de distribuție 1L+N, cu curent nominal de 100A la 40°C, lungime de 1000mm și capacitate totală de 57 de module de 18mm. Schneider îl clasifică drept accesoriu de conectare Acti9 pentru alimentarea unui grup de întreruptoare automate. Configurația declarată este 1L+N, iar produsul permite realizarea unei distribuții N L către aparatajul compatibil.
A9XPH257 este o variantă de lungime mare din familia de piepteni Acti9: are 57 de module de 18mm, 114 pași de 9mm și 28 de căi N + 1 L. Produsul este izolat și poate fi secționat, iar Schneider livrează împreună cu acesta un set de 10 piese de capăt. Curentul nominal de funcționare Ie este de 100A la 40°C, tensiunea nominală de funcționare Ue este de 415V AC, iar tensiunea nominală de izolație Ui este de 500V AC conform IEC 61439-2.
Busbar 2P pentru distribuție 1L+N
A9XPH257 este cunoscut comercial ca busbar 2P, iar Schneider descrie configurația liniilor ca 1L+N. Pentru fiecare cale sunt indicate configurațiile 1 x 1P+N și 1 x 2P, iar tipul distribuției este N L.
Această informație este importantă atunci când produsul este comparat cu piepteni 3P sau 3P+N. Numărul total de module sau curentul nominal nu confirmă singure că două busbaruri au aceeași configurație.
Pentru alte componente destinate distribuției poate fi consultată gama de sisteme de distribuție, bare și cleme. În cazul modelului A9XPH257, configurația 1L+N și distribuția N L sunt reperele care trebuie păstrate alături de codul produsului.
57 de module de 18mm și 28 de căi N + 1 L
Busbarul SCHNEIDER Acti9 A9XPH257 are o lungime modulară totală de 57 de module de 18mm. Schneider declară 28 de căi N + 1 L și o distanță de 36mm între căi.
Aceste valori descriu mai precis produsul decât simpla formulare „busbar de 1 metru”. Lungimea fizică de 1000mm este utilă pentru identificarea gabaritului, în timp ce cele 57 de module și numărul de căi descriu organizarea modulară a pieptenelui.
Produsul are 114 pași de 9mm. Acest format îl diferențiază de variantele Acti9 mai scurte, chiar dacă acestea pot utiliza aceeași configurație 1L+N și același curent nominal.
Curent nominal de 100A la 40°C
Curentul nominal de funcționare Ie al modelului A9XPH257 este de 100A la 40°C. Mențiunea temperaturii trebuie păstrată împreună cu valoarea nominală, deoarece aceasta este condiția declarată de Schneider.
Valoarea de 100A diferențiază acest pieptene de alte accesorii de distribuție cu un curent nominal mai mic. Ea nu descrie însă singură compatibilitatea: configurația liniilor, pasul de conectare și familia de aparataj rămân caracteristici distincte.
De aceea, un busbar de 100A nu trebuie considerat automat echivalent cu A9XPH257 doar pentru că are același curent nominal. Pentru această referință trebuie urmărite și configurația 1L+N, pasul de 18mm și compatibilitățile declarate de Schneider.
Tensiune nominală de funcționare 415V AC
A9XPH257 are tensiune nominală de funcționare Ue de 415V AC. Tensiunea nominală de izolație Ui este de 500V AC conform IEC 61439-2.
Cele două valori descriu caracteristici diferite. Ue reprezintă tensiunea nominală de funcționare, în timp ce Ui reprezintă tensiunea nominală de izolație. Nu trebuie utilizate ca valori interschimbabile în descrierea produsului.
Standardul declarat pentru pieptene este EN/IEC 61439-1, iar valoarea Ui de 500V AC este indicată de Schneider conform IEC 61439-2. Aceste informații completează caracteristicile electrice ale accesoriului.
Pieptene izolat și secționabil
Schneider declară A9XPH257 ca pieptene izolat și secționabil. Lungimea de 1000mm oferă un format extins, iar caracterul secționabil permite adaptarea fizică a pieptenelui în cadrul utilizărilor compatibile prevăzute de producător.
Conectorul este de tip dinte, iar pasul de conectare este de 18mm. Distanța dintre căi este de 36mm. Marcajul declarat este N L, corespunzător tipului de distribuție al acestei variante.
În pachet sunt incluse 10 piese de capăt. Acest detaliu este util atunci când A9XPH257 este comparat cu alte pieptene pentru care accesoriile incluse pot fi diferite.
Montaj orizontal și conectare sus sau jos
Modul de montaj declarat pentru A9XPH257 este orizontal. Schneider indică poziționarea sus sau jos pe terminale tip tunel, respectiv sus sau jos pe terminale duble, în funcție de aparatajul compatibil.
Această flexibilitate este o caracteristică documentată a accesoriului, însă nu înseamnă că busbarul poate fi asociat cu orice întreruptor modular. Compatibilitatea trebuie urmărită după familia și configurația aparatelor declarate de producător.
Pieptenele are culoare albă RAL 9003. Pe pagina ETBM, produsul este încadrat la accesorii pentru aparatură modulară și este specificat cu grad de protecție IP20.
Compatibilitate cu aparataj Acti9 și Multi9
Schneider declară compatibilitatea A9XPH257 cu mai multe familii de aparataj modular. Lista include Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA și Multi9 C60.
Această listă oferă un reper mai sigur decât alegerea unui pieptene doar după aspect, lungime sau amperaj. Două produse cu pas aparent asemănător nu trebuie considerate automat compatibile dacă producătorul nu declară asocierea cu familia respectivă de aparataj.
Pentru alte componente din aceeași zonă poate fi consultată categoria accesorii aparatură modulară. Referința exactă și compatibilitatea declarată rămân însă criteriile de verificare pentru A9XPH257.
Busbarul nu înlocuiește întreruptorul automat
A9XPH257 este un accesoriu de conectare și distribuție, nu un dispozitiv de protecție la suprasarcină sau scurtcircuit. Rolul pieptenelui este alimentarea unui grup de întreruptoare automate compatibile.
Valoarea nominală de 100A nu trebuie interpretată ca o caracteristică de declanșare și nici ca o capacitate de rupere. Busbarul nu are aceeași funcție cu un MCB, RCBO sau RCCB.
Această diferență este importantă în special în căutările după aparataj modular, unde busbarurile și întreruptoarele pot apărea în aceeași configurație de tablou, dar îndeplinesc funcții complet diferite.
2P și 1L+N descriu aceeași variantă din perspective diferite
ETBM utilizează în denumirea comercială formularea 2P, în timp ce Schneider descrie A9XPH257 prin configurația liniilor 1L+N. Producătorul indică pentru o cale posibilitatea configurației 1 x 1P+N sau 1 x 2P.
Din acest motiv, termenul comercial „busbar 2P” poate fi păstrat pentru identificarea produsului în catalog, iar informația 1L+N explică mai precis structura distribuției declarată de Schneider.
Această distincție evită transformarea automată a termenului 2P în 2L. Pentru A9XPH257, configurația oficială a liniilor este 1L+N, iar distribuția este N L.
A9XPH257 versus un busbar 3P sau 3P+N
A9XPH257 nu trebuie confundat cu pieptenii Acti9 3P sau 3P+N. Modelul prezentat este 1L+N și utilizează distribuția N L.
Un pieptene 3P utilizează o configurație diferită a liniilor, iar o variantă 3P+N distribuie trei faze și neutru. Chiar dacă un astfel de produs are tot 100A sau aceeași lungime modulară, configurația electrică este diferită.
Prin urmare, „100A” și „57 module” nu sunt suficiente pentru alegerea între variante. Tipul distribuției trebuie verificat înainte de a considera două busbaruri echivalente.
De ce contează lungimea de 1000mm?
A9XPH257 are lățimea totală declarată de 1000mm și 57 de module de 18mm. Este astfel o variantă lungă, potrivită pentru configurațiile compatibile în care este necesar un număr mare de poziții de distribuție.
Lungimea fizică nu trebuie însă folosită singură pentru identificare. Un alt pieptene de 1000mm poate avea o configurație 3L, 3L+N sau un alt număr și aranjament al căilor.
În cazul A9XPH257, lungimea trebuie citită împreună cu cele 57 de module, 28 de căi N + 1 L, configurația 1L+N, curentul nominal de 100A și pasul de conectare de 18mm.
De ce este important codul A9XPH257?
Referința A9XPH257 identifică exact pieptenele SCHNEIDER Acti9 1L+N de 100A și 57 de module. Gama Acti9 include mai multe busbaruri cu amperaje, numere de module și configurații diferite, astfel încât denumirea generică „busbar Schneider” nu este suficientă.
MPN-ul produsului este A9XPH257, EAN-ul este 3606480485138, iar codul ETBM este SD01191. Aceste identificatoare sunt utile pentru verificarea variantei atunci când produsul apare în liste de materiale sau cataloage cu formulări comerciale diferite.
Pentru alte componente ale producătorului poate fi consultată gama SCHNEIDER. Specificațiile altor piepteni Acti9 nu trebuie transferate automat către A9XPH257 numai pentru că produsele fac parte din aceeași familie.
Când este relevant A9XPH257?
A9XPH257 este varianta de urmărit atunci când este necesar un busbar SCHNEIDER Acti9 2P / 1L+N de 100A, cu 57 de module de 18mm și lungime de 1000mm. Produsul are distribuție N L, 28 de căi N + 1 L și este declarat compatibil cu mai multe familii Acti9 și Multi9.
Dacă este necesară o distribuție 3P, 3P+N, un pieptene mai scurt sau o altă configurație de aparataj, trebuie verificată referința corespunzătoare. Lungimea, amperajul și numărul de module nu confirmă separat compatibilitatea.
Pentru A9XPH257, reperele utile sunt configurația 1L+N, 100A la 40°C, 415V AC, 57 de module, 28 de căi N + 1 L, pasul de 18mm și lungimea de 1000mm.
Erori frecvente la alegerea busbarului A9XPH257
Alegerea numai după curentul nominal de 100A
În gama Acti9 există piepteni de 100A cu configurații diferite. A9XPH257 este varianta 1L+N, cu distribuție N L și 57 de module.
Confundarea configurației 1L+N cu 3L sau 3L+N
A9XPH257 nu este un busbar trifazat. Schneider declară configurația liniilor 1L+N, iar această informație trebuie verificată separat de lungime și amperaj.
Alegerea doar după lungimea de 1000mm
Lungimea fizică nu confirmă configurația pieptenelui. Pentru A9XPH257 trebuie verificate și 57 de module, distribuția N L, curentul nominal și compatibilitatea cu aparatajul.
Presupunerea compatibilității cu orice aparat modular
Pasul de 18mm sau aspectul similar nu confirmă singure compatibilitatea. Schneider declară familiile de aparataj compatibile cu această referință, iar acestea trebuie verificate pentru configurația utilizată.
Întrebări frecvente
Ce este SCHNEIDER Acti9 A9XPH257?
A9XPH257 este un busbar sau pieptene de distribuție Acti9 1L+N, comercializat ca variantă 2P, cu 57 de module de 18mm și curent nominal de 100A la 40°C. Este un accesoriu pentru alimentarea unui grup de întreruptoare automate compatibile.
Câte căi are busbarul A9XPH257?
Schneider declară 28 de căi N + 1 L. Tipul distribuției este N L, pasul de conectare este de 18mm, iar distanța dintre căi este de 36mm.
Ce tensiune nominală are A9XPH257?
Tensiunea nominală de funcționare Ue este de 415V AC. Tensiunea nominală de izolație Ui este de 500V AC conform IEC 61439-2.
Busbarul A9XPH257 poate fi secționat?
Da. Schneider declară A9XPH257 ca pieptene secționabil și izolat. Produsul are lungimea de 1000mm și este livrat cu un set de 10 piese de capăt.
Cu ce game este compatibil A9XPH257?
Schneider declară compatibilitatea cu Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA și Multi9 C60. Configurația aparatului utilizat trebuie să corespundă și caracteristicilor pieptenelui 1L+N.
