Busbar-ul SCHNEIDER Acti9 A9XPH424 este o bară colectoare tip pieptene 3L+N, cu configurație 4P, 24 module de 18 mm și curent nominal de utilizare de 100 A. Bara este izolată și tăiabilă, are pas de conectare de 18 mm și lungime de 430 mm. Rolul său este distribuția alimentării către un grup de aparate modulare compatibile, evitând tratarea fiecărei conexiuni dintre aparate ca o legătură separată. Pentru identificarea exactă trebuie urmărite împreună 3L+N, 4P, 24 module, 100 A, pasul de 18 mm și referința A9XPH424.
Configurația 3L+N este un criteriu esențial. Deși PDP-ul ETBM utilizează termenul comercial „4P”, Schneider definește exact această referință drept 3L+N. Cele două informații pot fi păstrate împreună pentru că descriu această variantă din perspective diferite, dar 3L+N este formularea tehnică mai precisă pentru distribuția liniilor.

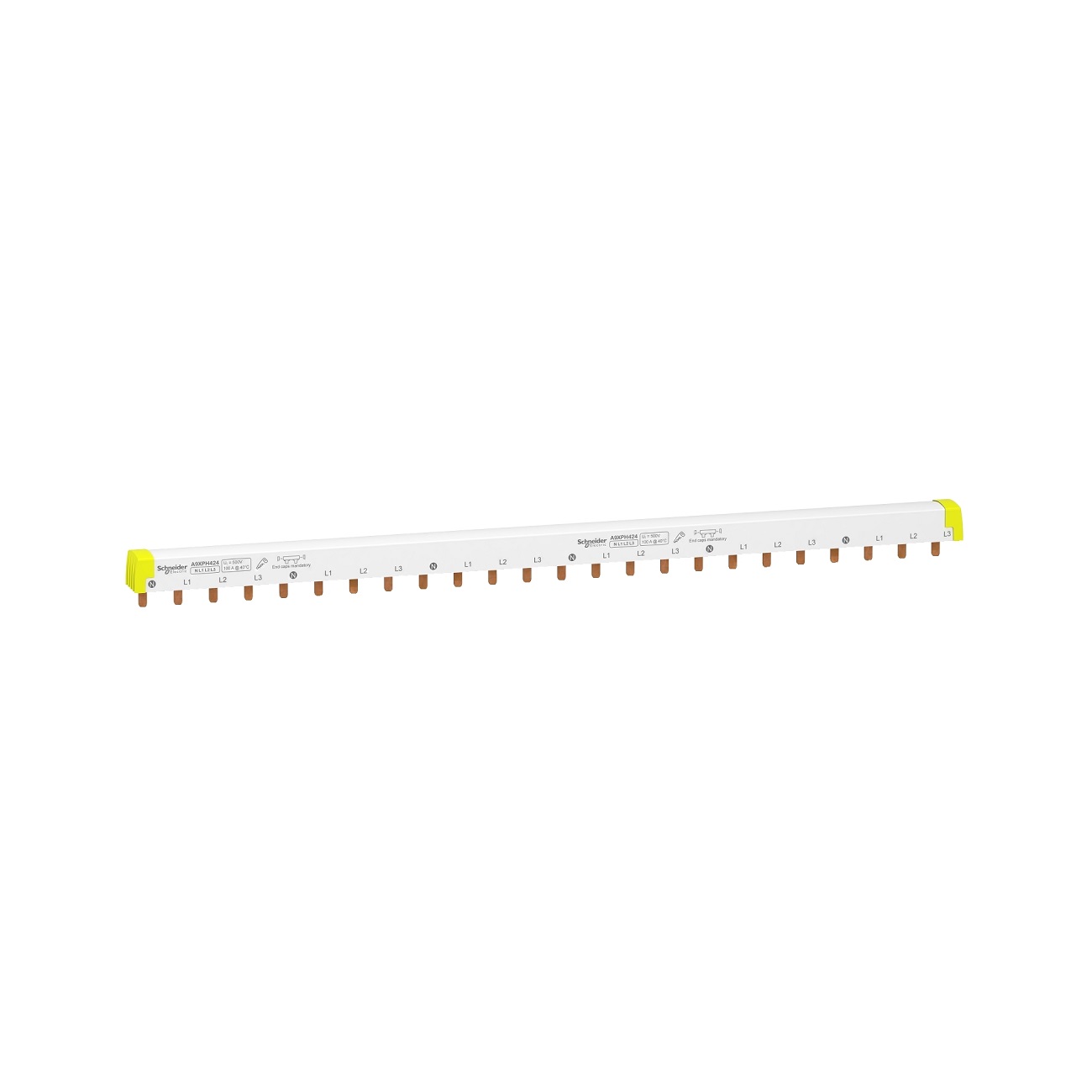

Busbar SCHNEIDER Acti9 A9XPH424 3L+N
Schneider identifică A9XPH424 drept bară colectoare tip pieptene Acti9 3L+N, pas 18 mm, 24 module, 100 A. Este un accesoriu de distribuție pentru aparataj modular, nu un dispozitiv de protecție în sine.
Această distincție este importantă pentru cumpărător. Busbar-ul distribuie alimentarea către aparatele compatibile, dar nu înlocuiește funcția unui întreruptor automat, a unui RCCB sau a altui dispozitiv de protecție.
Referința A9XPH424 este reperul cel mai sigur atunci când produsul este comparat cu alte bare colectoare Acti9 cu același curent nominal, dar cu altă configurație a liniilor sau alt număr de module.
Ce înseamnă configurația 3L+N?
A9XPH424 are descrierea liniilor 3L+N. Această configurație îl diferențiază de barele Acti9 1L, 3L sau 1L+N disponibile în aceeași familie.
În practică, simpla mențiune „busbar 4P” nu oferă aceeași precizie ca identificarea 3L+N. De aceea, pentru acest PDP este util ca 3L+N să apară devreme în denumire și descriere, iar 4P să rămână o formulare comercială complementară.
Nu trebuie presupus că orice bară colectoare cu patru conexiuni repetitive are aceeași configurație. Referința producătorului și descrierea liniilor trebuie verificate înaintea alegerii.
24 module de 18 mm
Busbar-ul SCHNEIDER A9XPH424 este varianta cu 24 module de 18 mm. Schneider confirmă acest format direct în identificarea produsului.
Numărul de module ajută la alegerea lungimii necesare și la diferențierea de celelalte variante din familia Acti9. Schneider oferă bare colectoare cu mai multe combinații de configurație și lungime, astfel că valoarea de 100 A nu este suficientă pentru identificarea produsului.
De asemenea, cele 24 de module nu trebuie interpretate drept „24 poli” ai unui singur aparat. Este vorba despre formatul modular total al barei.
Pas de conectare de 18 mm
A9XPH424 are pas de conectare de 18 mm. Pasul trebuie verificat împreună cu configurația 3L+N și aparatele care urmează să fie alimentate.
Faptul că două aparate sunt modulare și se montează pe șină DIN nu confirmă automat compatibilitatea cu aceeași bară colectoare. Geometria conexiunilor și familia de aparataj rămân criterii relevante.
De aceea, „24 module” și „18 mm” trebuie păstrate ca informații distincte: prima descrie formatul total al variantei, iar cea de-a doua pasul conexiunilor.
Curent nominal de utilizare de 100 A
Busbar-ul SCHNEIDER Acti9 A9XPH424 are un curent nominal de utilizare de 100 A. ETBM confirmă aceeași valoare în specificațiile produsului.
Cei 100 A caracterizează bara colectoare și nu trebuie interpretați ca amperajul fiecărui întreruptor conectat. De asemenea, această valoare nu transformă busbar-ul într-un aparat de protecție de 100 A.
Dimensionarea și coordonarea circuitului trebuie evaluate la nivelul întregii instalații și al aparatelor utilizate.
Lungime de 430 mm
ETBM declară pentru A9XPH424 o lungime de 430 mm. Această dimensiune este utilă atât pentru identificarea variantei, cât și pentru planificarea configurației aparatajului modular.
Lungimea trebuie analizată împreună cu formatul de 24 module și pasul de 18 mm. Nu este recomandată alegerea barei doar după lungimea fizică, deoarece configurația 3L+N trebuie să corespundă aparatelor utilizate.
Bară colectoare izolată și tăiabilă
Schneider descrie A9XPH424 drept busbar izolat și tăiabil. Producătorul indică această construcție pentru adaptarea barei la configurația instalației.
Caracteristica „tăiabil” este utilă atunci când nu este necesară întreaga lungime disponibilă. Ea nu trebuie însă transformată într-o procedură improvizată de debitare sau montaj. Orice adaptare trebuie realizată conform documentației Schneider și cerințelor instalației.
În copy este suficient să fie comunicat faptul că produsul este tăiabil; instrucțiunile operaționale nu trebuie inventate.
Distribuția alimentării către un grup de întreruptoare automate
Schneider declară explicit că A9XPH424 permite alimentarea unui grup de întreruptoare automate. Producătorul menționează și posibilitatea montării și demontării rapide a aparatelor conectate.
Acesta este avantajul funcțional relevant al unui busbar: distribuția alimentării într-o configurație modulară compatibilă, fără a descrie produsul prin afirmații generale precum „soluție perfectă” sau „conexiune garantat sigură”.
Busbar-ul trebuie privit ca accesoriu de conectare și distribuție, iar protecția electrică rămâne funcția aparatelor dedicate din ansamblu.
Compatibilitatea nu se stabilește doar după montajul pe șină DIN
A9XPH424 face parte din familia de accesorii de conectare Acti9. Compatibilitatea trebuie verificată cu aparatajul Schneider corespunzător, nu dedusă doar din faptul că un dispozitiv are format modular.
Schneider precizează că bara colectoare este compatibilă cu capacitatea de rupere a întreruptoarelor Schneider Electric. Această afirmație nu înseamnă însă că orice aparat Schneider, indiferent de familie și geometria bornelor, poate fi conectat automat la A9XPH424.
Pentru selecție trebuie urmărite configurația 3L+N, pasul de 18 mm și compatibilitatea mecanică și electrică declarată pentru aparatele din ansamblu.
IP20 și construcția busbar-ului
ETBM declară pentru A9XPH424 grad de protecție IP20 și construcție din cupru și plastic. Schneider confirmă caracterul izolat al barei colectoare.
IP20 nu trebuie interpretat ca protecție la apă. În plus, gradul de protecție al unui accesoriu individual nu trebuie extins automat asupra întregului tablou sau ansamblu electric.
Pentru copy-ul comercial este suficientă prezentarea factuală a gradului IP, fără expresii precum „protecție completă” sau „siguranță maximă”.
A9XPH424 față de un busbar 1L
O diferență importantă față de A9XPH157 analizat separat este configurația liniilor. A9XPH157 este o bară colectoare 1L, în timp ce A9XPH424 este 3L+N.
Ambele pot avea curent nominal de 100 A și pas de 18 mm, dar aceste asemănări nu le fac interschimbabile. Distribuția liniilor și formatul modular sunt diferite.
Acesta este un exemplu clar de situație în care alegerea doar după „Schneider, 100 A, 18 mm” poate conduce la selectarea variantei greșite.
De ce 3L+N este mai precis decât simplul 4P?
PDP-ul ETBM listează produsul cu „4P”, iar specificațiile indică „3P+N”. Schneider folosește pentru referința exactă formularea 3L+N.
Pentru denumirea optimizată, 3L+N clarifică direct structura barei, în timp ce 4P poate fi păstrat pentru continuitatea vocabularului comercial și recunoașterea produsului de către utilizatorii care caută această formulare.
Nu aș transforma însă 3L+N în „4 faze”. Neutrul este identificat separat prin N, iar formularea producătorului trebuie păstrată.
A9XPH424 față de alte lungimi și configurații Acti9
Schneider oferă familia de bare colectoare Acti9 în configurații precum 1L, 3L, 1L+N și 3L+N, precum și în mai multe formate modulare.
Prin urmare, atunci când este necesară o altă lungime sau o altă distribuție a liniilor, nu trebuie presupus că A9XPH424 poate substitui orice altă referință doar pentru că este tăiabil.
Referința exactă trebuie aleasă pornind de la configurația aparatajului și de la compatibilitatea declarată.
Cum identifici exact SCHNEIDER A9XPH424?
Identificarea completă este busbar + SCHNEIDER + Acti9 + 3L+N + 4P + 24 module + 100 A + pas 18 mm + A9XPH424.
ETBM confirmă SKU SD01195, EAN 3606480485077, curentul nominal de 100 A, lungimea de 430 mm și cele 24 module. Schneider confirmă referința, configurația 3L+N, pasul de 18 mm, cele 24 module și curentul de 100 A.
Codul A9XPH424 rămâne reperul principal atunci când produsul este verificat înainte de comandă.
Ce trebuie verificat înainte de alegere?
Pentru A9XPH424 trebuie confirmate configurația 3L+N, formatul de 24 module, pasul de 18 mm și curentul nominal de 100 A. La acestea se adaugă compatibilitatea cu aparatele care urmează să fie conectate.
Nu este suficient ca aparatele să fie montate pe șină DIN sau să aparțină generic brandului Schneider. Geometria bornelor, configurația polilor și familia de aparataj trebuie să corespundă busbar-ului.
Erori frecvente
Confundarea 3L+N cu 4 faze
A9XPH424 are configurația 3L+N: trei linii și neutru. Litera N nu reprezintă o a patra fază.
Alegerea doar după 100 A
Mai multe bare colectoare Acti9 pot avea curent nominal de 100 A. Trebuie verificate și configurația liniilor, pasul și numărul de module.
Confundarea celor 24 module cu numărul de poli
Cele 24 module descriu formatul modular total al barei. Configurația liniilor pentru A9XPH424 este 3L+N.
Presupunerea compatibilității cu orice aparat modular
Montajul pe șină DIN nu confirmă singur compatibilitatea cu busbar-ul. Aparatajul și configurația bornelor trebuie verificate separat.
Considerarea busbar-ului drept aparat de protecție
A9XPH424 distribuie alimentarea către aparate compatibile. Nu înlocuiește funcția unui întreruptor automat, RCCB, RCBO sau a altui aparat de protecție.
Întrebări frecvente
Ce tip de produs este SCHNEIDER A9XPH424?
A9XPH424 este un busbar sau o bară colectoare tip pieptene din gama Acti9, cu configurație 3L+N, pentru distribuția alimentării către aparataj modular compatibil.
Câte module are busbar-ul A9XPH424?
Busbar-ul SCHNEIDER A9XPH424 are 24 module de 18 mm și o lungime declarată de 430 mm.
Ce curent nominal are A9XPH424?
Curentul nominal de utilizare declarat pentru această bară colectoare este de 100 A.
Care este diferența dintre 4P și 3L+N la A9XPH424?
4P este formularea comercială utilizată pentru formatul cu patru conexiuni, iar Schneider identifică tehnic distribuția liniilor drept 3L+N: trei linii și neutru.
Busbar-ul A9XPH424 poate fi scurtat?
Da. Schneider declară A9XPH424 drept bară colectoare izolată și tăiabilă. Adaptarea trebuie realizată conform documentației producătorului.
