Buton LED revenire GEWISS Chorus Monochrome GW10172 2 module 1P NO 16A alb

Butonul LED cu revenire GEWISS Chorus Monochrome GW10172 este un mecanism modular alb de 2 module, cu contact 1P NO, curent nominal de 16A și tensiune de 250V AC. Modelul este iluminabil și are difuzor, însă unitatea de semnalizare LED nu este inclusă. Conectarea se realizează prin borne cu șurub, iar mecanismul este fabricat din tehnopolimer și se integrează în configurații compatibile de aparataj modular Chorus.

Buton cu revenire 1P NO pentru aparataj modular Chorus

GW10172 funcționează ca buton cu revenire, ceea ce îl diferențiază de un întrerupător care rămâne în poziția selectată. Configurația electrică declarată este 1P NO, adică un contact normal deschis pentru un singur pol. La acționare, butonul schimbă temporar starea contactului, iar după eliberare revine la poziția inițială.

Această caracteristică trebuie verificată înainte de cumpărare, deoarece un buton cu revenire și un întrerupător clasic nu îndeplinesc același rol într-o instalație. Dacă proiectul sau mecanismul comandat necesită un contact momentan 1P NO, GW10172 oferă această configurație într-un format de 2 module.

Valorile nominale declarate de GEWISS sunt 16A și 250V AC. Produsul respectă standardul EN 60669-1 și este prevăzut cu borne de cablare cu șurub.

Ce înseamnă funcția LED la modelul GW10172

Butonul LED cu revenire GEWISS GW10172 este un mecanism iluminabil cu difuzor. Unitatea LED nu este integrată și nu este inclusă împreună cu butonul. GEWISS precizează pentru această familie de articole iluminabile utilizarea unor unități de semnalizare LED separate.

Această diferență este importantă la alegere. Denumirea comercială „buton LED” descrie posibilitatea de iluminare a mecanismului, nu prezența unui LED montat din fabrică în pachet. Dacă funcția luminoasă este necesară în configurația finală, trebuie aleasă separat unitatea LED compatibilă prevăzută pentru sistem.

Difuzorul este deja parte din construcția modelului GW10172. Acesta diferențiază produsul de variantele neutre sau de variantele iluminabile cu lentilă înlocuibilă din aceeași familie.

Format de 2 module și integrare în gama Chorus

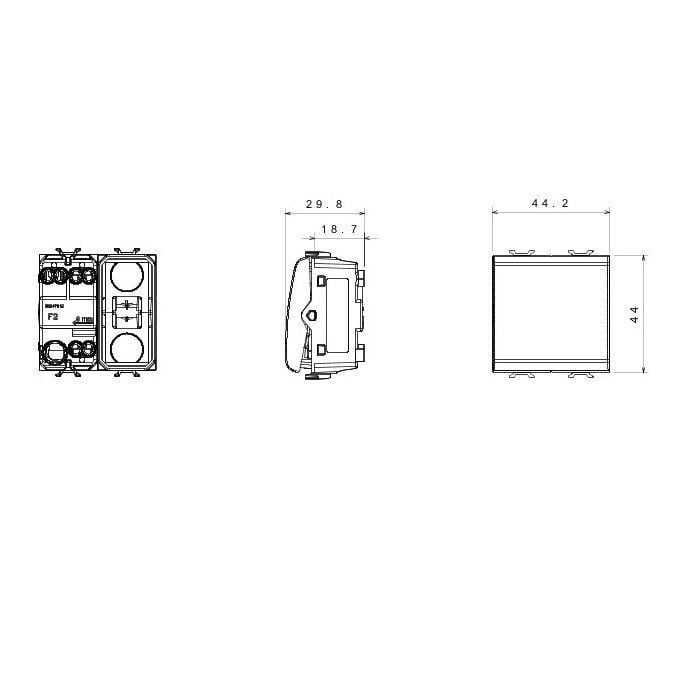

Butonul GEWISS GW10172 ocupă 2 module. Numărul de module descrie spațiul necesar mecanismului într-un suport modular compatibil și trebuie corelat cu configurația completă a punctului de comandă.

Un mecanism de 2 module nu trebuie confundat cu două butoane independente. GW10172 este un singur buton 1P NO care ocupă două poziții modulare. Dacă în același ansamblu sunt necesare prize, întrerupătoare sau alte comenzi, capacitatea suportului trebuie să permită numărul total de module utilizat.

Pentru continuarea unei configurații din aceeași familie pot fi consultate componentele din gama GEWISS Chorus Monochrome. Pentru alte familii și echipamente ale producătorului este disponibilă și selecția GEWISS.

Borne cu șurub și capacitatea de conectare

Butonul LED cu revenire GEWISS Chorus Monochrome GW10172 utilizează borne cu șurub. Pentru conductori flexibili sau torsadați, producătorul declară o capacitate de strângere de minimum 0.75 mm² și maximum 2x4 mm². Pentru conductori solizi, intervalul declarat este de minimum 0.5 mm² și maximum 2x2.5 mm².

Tipul conductorului contează deoarece valorile admise pentru borne nu sunt identice în cele două situații. Înainte de alegerea mecanismului, secțiunea și construcția conductorilor prevăzuți în proiect trebuie comparate cu aceste limite.

Valorile de mai sus descriu capacitatea bornelor produsului. Ele nu reprezintă o recomandare pentru dimensionarea conductorilor sau a protecțiilor circuitului, care trebuie stabilite separat în funcție de instalație și de proiect.

Construcție și caracteristici tehnice verificate

GW10172 este realizat din tehnopolimer și are culoare alb lucios. Pentru produs sunt declarate o rezistență de izolație mai mare de 5 MΩ și o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut.

GEWISS declară și 40.000 de schimbări de poziție la In 250V AC, cosφ=0.6, pentru testul de funcționare prelungită. Mecanismul are test cu fir incandescent la 850°C și termo-presiune cu bilă la 125°C. Prinderea bornei la tracțiunea cablului este declarată la peste 50N.

Aceste valori sunt utile când GW10172 trebuie verificat într-o specificație tehnică sau comparat cu o altă variantă din familie. Pentru alegerea comercială, însă, criteriile principale rămân funcția de buton cu revenire, contactul 1P NO, posibilitatea de iluminare cu LED separat, formatul de 2 module și valorile nominale de 16A la 250V AC.

Când este potrivit butonul GEWISS GW10172

Butonul GEWISS GW10172 este potrivit atunci când configurația electrică necesită o comandă momentană cu revenire și contact 1P NO, într-un sistem modular Chorus. Este relevant în special atunci când se dorește și posibilitatea unei semnalizări luminoase printr-o unitate LED compatibilă.

Produsul nu trebuie ales doar pentru că are același aspect sau aceeași culoare cu alte mecanisme Chorus. Tipul contactului și modul de funcționare trebuie să corespundă aplicației. Un întrerupător cu menținerea poziției, un buton cu altă configurație de contacte sau o variantă cu borne rapide sunt produse diferite, chiar dacă pot avea dimensiuni și finisaje apropiate.

Diferența dintre GW10172 și varianta GW10172F

GW10172 nu trebuie confundat cu GW10172F. Ambele sunt variante iluminabile de 2 module, cu difuzor și configurație 1P NO 16A, însă modul de conectare diferă. GW10172 folosește borne cu șurub, în timp ce varianta GW10172F este versiunea cu borne de cablare rapidă.

Această diferență face codul complet al produsului important la înlocuirea unui mecanism sau la completarea unei liste de materiale. Litera „F” nu este doar o variație de denumire; indică o variantă constructivă diferită privind conectarea conductorilor.

Erori frecvente la alegerea butonului GEWISS GW10172

Presupunerea că LED-ul este inclus

Butonul LED cu revenire GEWISS GW10172 este iluminabil, dar unitatea LED nu este inclusă. Mecanismul are difuzor, iar pentru funcția luminoasă este necesară o unitate de semnalizare LED compatibilă, aleasă separat.

Confundarea unui buton cu revenire cu un întrerupător

GW10172 este un buton cu revenire și contact 1P NO. Contactul este acționat momentan și butonul revine după eliberare. Dacă instalația necesită menținerea stării după acționare, trebuie verificat un alt tip de mecanism.

Confundarea celor 2 module cu două comenzi

Butonul GEWISS GW10172 este un singur mecanism care ocupă 2 module. Valoarea indică spațiul ocupat în suportul modular, nu existența a două contacte de comandă independente.

Confundarea GW10172 cu GW10172F

Butonul GEWISS GW10172 are borne cu șurub. Varianta GW10172F folosește borne de cablare rapidă. Codul complet trebuie verificat atunci când tipul conexiunii este relevant pentru configurația dorită.

Întrebări frecvente despre butonul LED cu revenire GEWISS GW10172

Butonul GEWISS GW10172 include LED-ul?

Butonul LED cu revenire GEWISS GW10172 nu include unitatea LED. Produsul este iluminabil și are difuzor, dar unitatea de semnalizare LED necesară funcției luminoase se alege separat.

Ce tip de contact are butonul GW10172?

Butonul GEWISS GW10172 are configurație 1P NO, adică un contact normal deschis pentru un singur pol. Este un mecanism cu revenire, astfel încât acționarea contactului este momentană.

Ce valori nominale are butonul GEWISS GW10172?

Butonul LED cu revenire GEWISS GW10172 are curent nominal de 16A și tensiune nominală de 250V AC. Produsul este realizat conform standardului EN 60669-1.

GW10172 are borne rapide?

Butonul GEWISS GW10172 nu este varianta cu borne rapide. Modelul are borne cu șurub. Pentru varianta cu cablare rapidă trebuie verificat produsul cu codul GW10172F.

Câte module ocupă butonul GEWISS GW10172?

Butonul GEWISS GW10172 ocupă 2 module într-o configurație modulară Chorus. Este un singur mecanism 1P NO, iar cele 2 module indică spațiul necesar în suport.
