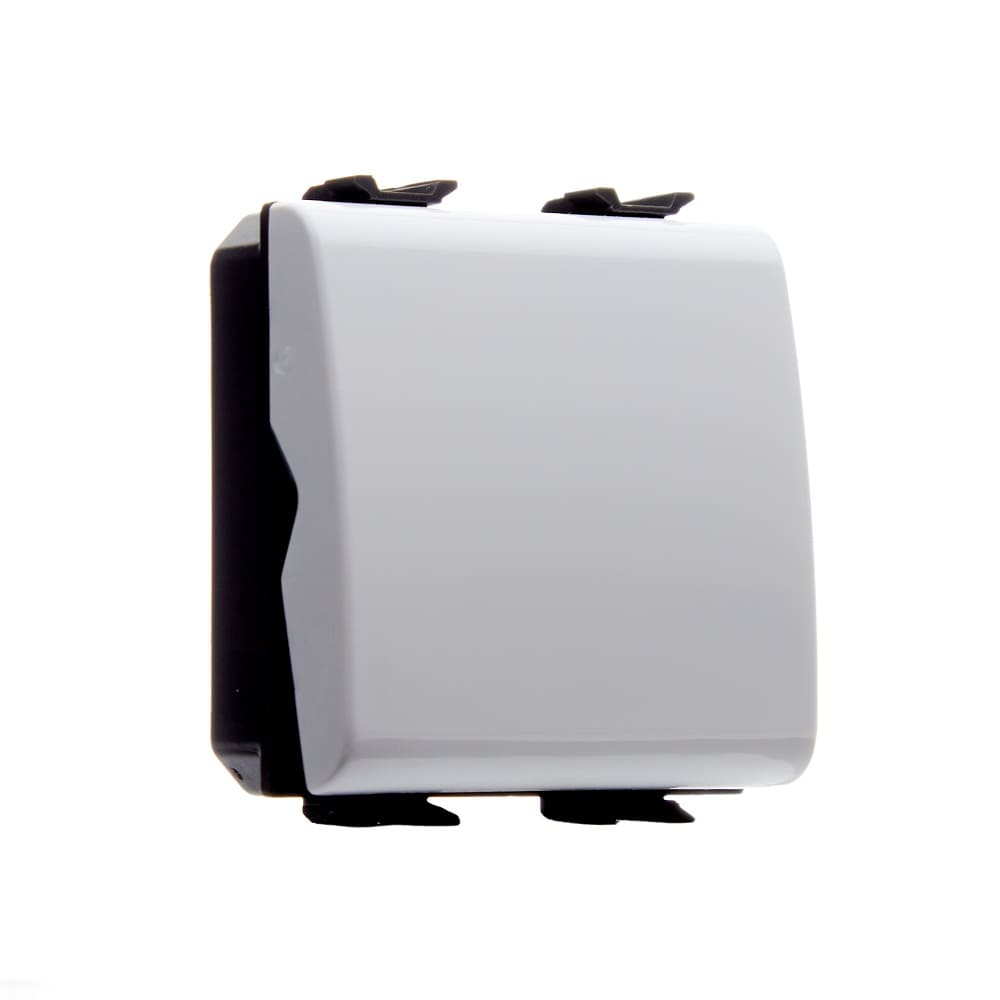

Buton cu revenire GEWISS ChoruSmart GW10171 1P NO 16A 2 module alb

Butonul cu revenire GEWISS ChoruSmart GW10171 este un mecanism modular 1P NO de 16A la 250V AC, cu revenire automată și format de 2 module. Are finisaj alb lucios, corp din tehnopolimer și borne cu șurub, fiind destinat configurațiilor de aparataj modular ChoruSmart.

Buton cu revenire 1P NO pentru comandă momentană

GW10171 este un buton cu revenire, ceea ce înseamnă că mecanismul revine automat după încetarea acționării. Configurația electrică este 1P NO: un pol cu un contact normal deschis. Această funcție îl diferențiază de un întrerupător care își menține poziția după acționare.

Funcția 1P NO trebuie verificată în raport cu schema electrică în care va fi integrat mecanismul. Dacă instalația necesită o comandă momentană cu contact normal deschis, GW10171 oferă această configurație; dacă este necesară menținerea mecanică a stării, trebuie ales un alt tip de dispozitiv.

16A la 250V AC și construcție conform EN 60669-1

Butonul cu revenire GEWISS GW10171 are curent nominal de 16A și tensiune nominală de 250V AC. Producătorul indică respectarea standardului EN 60669-1, o rezistență de izolație mai mare de 5MΩ și o rezistență la tensiunea de test de 2000V la 50Hz timp de un minut.

Pentru mecanism sunt declarate 40.000 de schimbări de poziție la curent nominal, 250V AC și cosφ=0.6, în condițiile de test specificate de GEWISS. Aceste valori caracterizează produsul în condițiile de încercare ale producătorului și nu înlocuiesc dimensionarea circuitului sau verificarea cerințelor instalației.

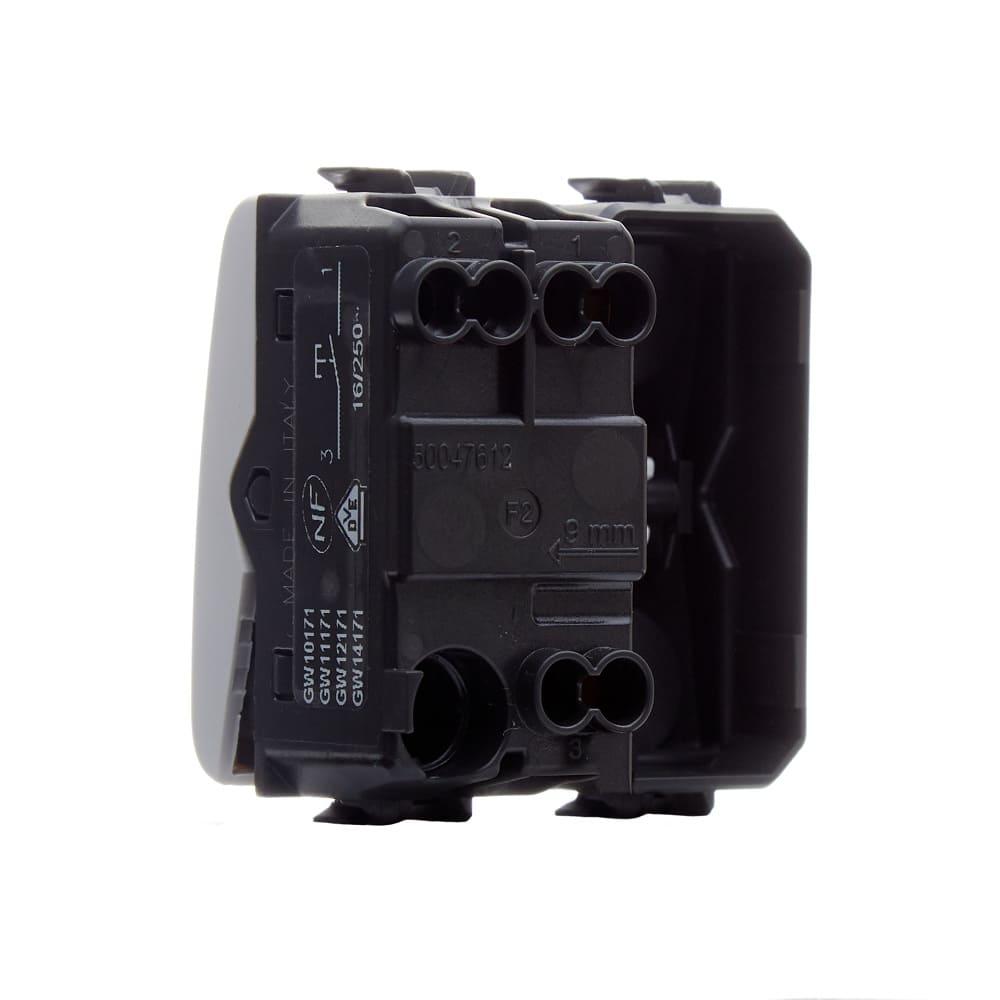

Borne cu șurub pentru conectarea conductorilor

GW10171 utilizează borne cu șurub. Pentru conductori multifilari, capacitatea de strângere declarată este de minimum 0.75mm² și maximum 2x4mm², iar pentru conductori solizi este de minimum 0.5mm² și maximum 2x2.5mm².

Aceste valori reprezintă capacitatea bornelor mecanismului. Secțiunea conductorului utilizat în instalație trebuie stabilită separat, în funcție de caracteristicile circuitului și de cerințele proiectului electric. Producătorul declară și o rezistență a prinderii bornei la tracțiunea cablului mai mare de 50N.

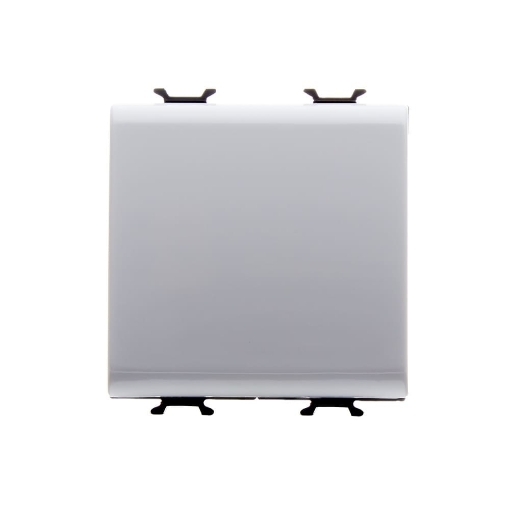

Format de 2 module și finisaj alb lucios

Butonul cu revenire GEWISS ChoruSmart GW10171 ocupă 2 module. Dimensiunea modulară trebuie verificată înainte de cumpărare deoarece influențează spațiul ocupat în suport și configurația care poate fi realizată împreună cu celelalte mecanisme.

Modelul are finisaj alb lucios și este realizat din tehnopolimer. Pentru completarea unei configurații pot fi consultate gama de aparataj GEWISS Chorus Monochrome și selecția de prize și întrerupătoare modulare GEWISS Chorus. Alte soluții ale producătorului sunt disponibile în gama GEWISS.

Ce verifici înainte de alegerea GW10171

Alegerea modelului GW10171 trebuie să înceapă cu funcția electrică necesară. Pentru acest produs trebuie să fie necesar un buton cu revenire cu contact 1P NO; ulterior se verifică valorile nominale, spațiul de 2 module și integrarea în configurația ChoruSmart.

• Tip mecanism: buton cu revenire automată.
• Configurație contact: 1P NO, normal deschis.
• Curent nominal: 16A.
• Tensiune nominală: 250V AC.
• Format: 2 module.
• Finisaj: alb lucios.
• Material: tehnopolimer.
• Conectare: borne cu șurub.
• Standard: EN 60669-1.

Erori frecvente

Confundarea GW10171 cu un întrerupător cu poziție menținută

GEWISS GW10171 este un buton cu revenire, nu un întrerupător care rămâne mecanic în noua poziție după acționare. Confuzia dintre cele două funcții poate conduce la alegerea unui mecanism nepotrivit pentru schema electrică. Criteriul corect este necesitatea unei comenzi momentane cu contact 1P NO.

Confundarea GW10171 cu varianta GW10171F

GW10171 și GW10171F sunt coduri diferite. Modelul GW10171 prezentat aici folosește borne cu șurub, în timp ce GW10171F este varianta declarată de producător cu borne pentru cablare rapidă. Sufixul „F” este, prin urmare, important la identificarea exactă a produsului.

Alegerea butonului numai după valoarea de 16A

Valoarea de 16A nu este suficientă pentru identificarea corectă a GW10171. Trebuie verificate simultan funcția cu revenire, contactul 1P NO, tensiunea nominală de 250V AC, formatul de 2 module și tipul bornelor. Aceste caracteristici separă produsul de alte mecanisme cu valori nominale apropiate.

Întrebări frecvente

GEWISS GW10171 este buton cu revenire sau întrerupător?

GEWISS GW10171 este un buton cu revenire 1P NO. Mecanismul este destinat unei comenzi momentane și revine după încetarea acționării. Din acest motiv, nu trebuie confundat cu un întrerupător care își menține mecanic poziția.

Ce tip de contact are GEWISS GW10171?

GEWISS GW10171 are un contact 1P NO de 16A. 1P indică un singur pol, iar NO înseamnă normal deschis. Tensiunea nominală declarată pentru mecanism este de 250V AC.

Câte module ocupă GEWISS GW10171?

GEWISS GW10171 ocupă 2 module. Spațiul necesar trebuie luat în calcul la alegerea suportului și la configurarea ansamblului ChoruSmart împreună cu celelalte mecanisme.

Ce tip de borne are GEWISS GW10171?

GEWISS GW10171 folosește borne cu șurub. Pentru conductori multifilari, capacitatea declarată este 0.75-2x4mm², iar pentru conductori solizi este 0.5-2x2.5mm². Varianta GW10171F este un produs distinct, cu sistem de cablare rapidă.

Ce culoare are butonul GEWISS GW10171?

GEWISS GW10171 are finisaj alb lucios. Mecanismul este realizat din tehnopolimer și face parte din familia de dispozitive modulare ChoruSmart cu acest finisaj.
