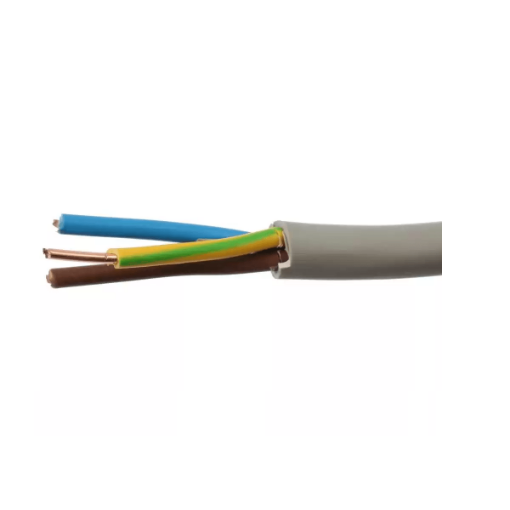

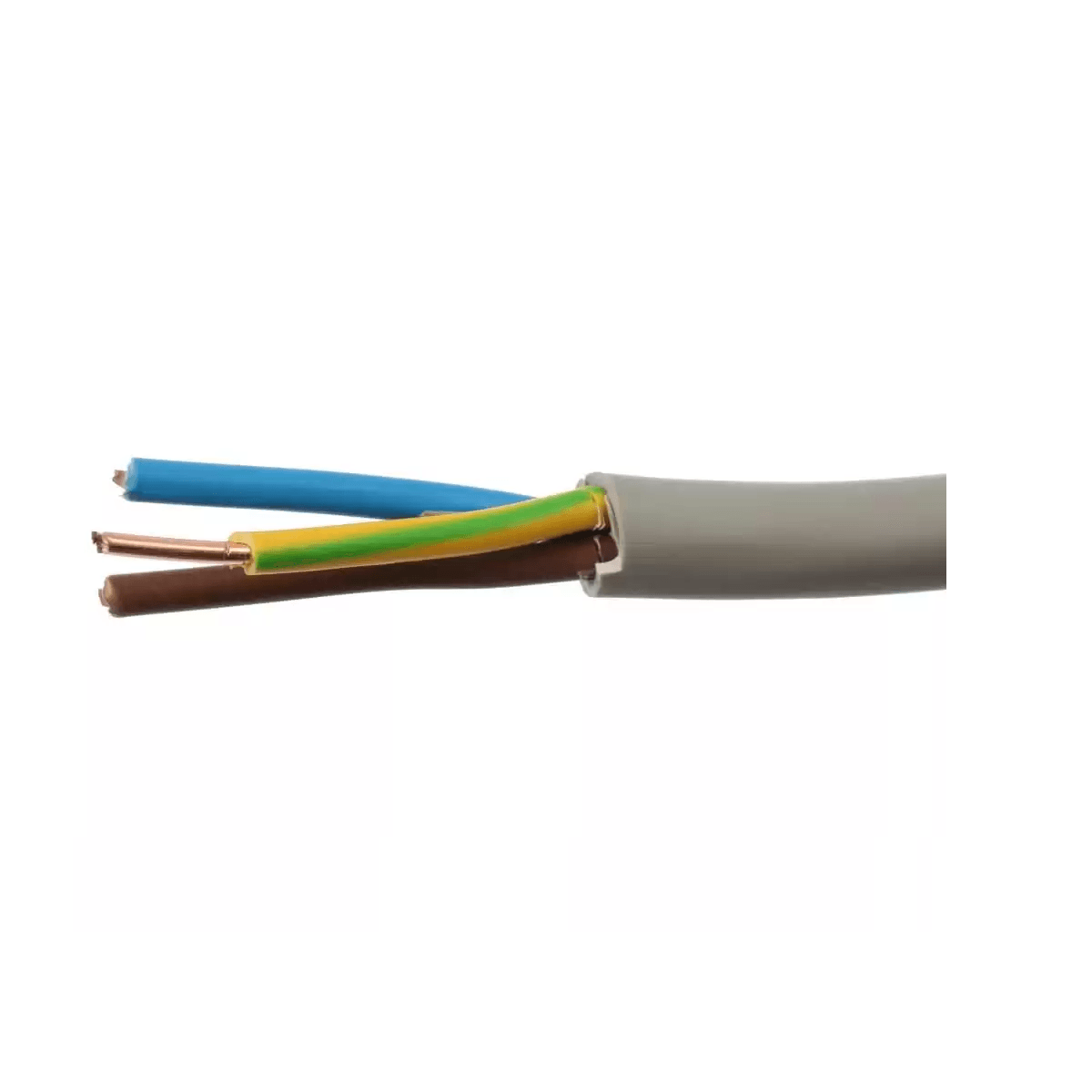

Cablu 3x4 CYY-F electric rigid nearmat cupru

Cablul 3x4 CYY-F este un cablu electric rigid și nearmat, cu trei conductoare din cupru de 4mm² fiecare, destinat instalațiilor electrice fixe. Este potrivit pentru trasee de alimentare la interior și exterior, atunci când circuitul necesită această configurație. Cele trei conductoare sunt reunite într-un singur cablu, astfel încât lungimea comandată acoperă întregul ansamblu.

Cablu 3x4 pentru alimentări electrice fixe

Cablul CYY-F asigură transportul energiei electrice pe un traseu fix, cu trei conductoare de aceeași secțiune nominală. Construcția rigidă îl destinează unei instalații în care cablul rămâne în poziția de montaj, iar configurația 3x4mm² identifică varianta pentru comandă. Utilizarea la interior și exterior permite includerea lui într-un traseu care leagă zone aflate în medii diferite, dacă sunt îndeplinite condițiile de instalare ale lucrării.

Pentru o alimentare electrică, potrivirea începe cu numărul de conductoare cerut de schemă și cu sarcina circuitului. Secțiunea de 4mm² se aplică fiecărui conductor individual. Numărul de trei conductoare nu stabilește singur dacă alimentarea este monofazată sau trifazată și nici funcția fiecărui conductor în instalație.

Conductoarele circuitului într-un singur cablu

Cablul din cupru păstrează cele trei conductoare împreună de-a lungul traseului. Pentru o lucrare cu mai multe porțiuni, configurația rămâne aceeași pe fiecare metru de cablu comandat. Notația 3x4mm² înseamnă trei conductoare de 4mm², nu un singur conductor de 12mm² și nici un diametru exterior de 4mm.

Execuția nearmată nu include armătură metalică pentru protecție mecanică suplimentară. Pe un traseu unde această protecție este cerută explicit, construcția cablului nu îndeplinește cerința prin simpla existență a învelișului exterior. Culoarea neagră descrie exteriorul cablului, fără să precizeze culorile și funcțiile conductorilor interiori.

Lungimea traseului și sarcina se evaluează împreună

Cablul CYY-F cu secțiunea de 4mm² trebuie dimensionat pentru curentul circuitului și condițiile reale de pozare. Același conductor poate avea un curent admisibil diferit în funcție de temperatura mediului, modul de instalare și apropierea de alte circuite. Secțiunea, singură, nu stabilește valoarea întrerupătorului de protecție.

Lungimea influențează și căderea de tensiune până la consumator. Pentru un traseu lung, alegerea nu se încheie după calculul sarcinii: contează și tensiunea disponibilă la capătul alimentării. Aceste două evaluări răspund unor nevoi diferite ale instalației, capacitatea de a transporta curentul și alimentarea consumatorului în condițiile cerute.

Cantitatea pentru comandă se calculează după parcursul efectiv al cablului, cu porțiuni orizontale, verticale și schimbări de direcție. Lungimile necesare conectării la capete se adaugă acestui parcurs. O distanță măsurată numai în linie dreaptă poate lăsa insuficient cablu pentru traseul complet.

Erori frecvente la alegerea unui cablu 3x4

Cablul CYY-F se comandă după configurația completă. Confuziile de mai jos schimbă fie potrivirea electrică, fie cantitatea necesară lucrării.

Interpretarea unui cablu 3x4 ca având patru conductoare

Cablul 3x4 are trei conductoare, iar cifra patru reprezintă secțiunea fiecăruia în mm². Citirea inversată poate lăsa schema fără un conductor necesar. Numărul de conductoare se stabilește din prima cifră a configurației.

Alegerea accesoriilor după secțiunea de 4mm²

Pentru cablul CYY-F, secțiunea conductorului nu este diametrul exterior al ansamblului. Presetupele și trecerile selectate după cifra patru pot avea dimensiuni nepotrivite. Aceste accesorii se aleg după diametrul exterior al cablului și domeniul lor de prindere.

Înmulțirea lungimii comandate cu trei

Cablul din cupru include deja toate cele trei conductoare pe fiecare metru liniar. Înmulțirea necesarului de cablu cu numărul conductorilor produce o comandă de trei ori mai mare. Cantitatea reprezintă lungimea ansamblului complet.

Întrebări frecvente despre cablu 3x4

Pentru alegerea finală, contează și felul în care cablul va fi folosit după montaj.

Ce putere poate alimenta un cablu 3x4?

Un cablu 3x4 nu are o putere admisibilă universală. Puterea depinde de tensiunea și tipul circuitului, curentul admisibil în condițiile de pozare și lungimea alimentării. O valoare în kilowați trebuie asociată acestor condiții, nu doar secțiunii.

Cablul CYY-F rigid poate fi folosit pentru o legătură mobilă?

Cablul CYY-F rigid este destinat instalațiilor fixe. O legătură care se deplasează sau se îndoaie repetat în utilizare nu corespunde acestei destinații. Posibilitatea de a poziționa cablul la montaj nu îl transformă într-un cordon pentru mișcare continuă.

Comandarea cablului la metru stabilește și lungimea unei bucăți?

Comandarea cablului la metru liniar stabilește cantitatea totală. Dacă lucrarea necesită un segment continuu, lungimea acelui segment se precizează separat; unitatea de măsură nu definește singură împărțirea cantității în bucăți.
