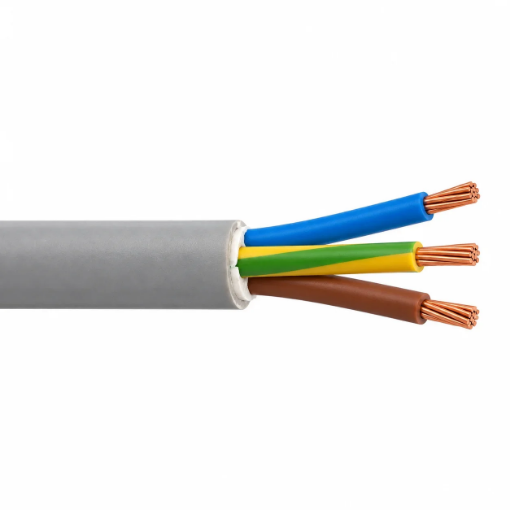

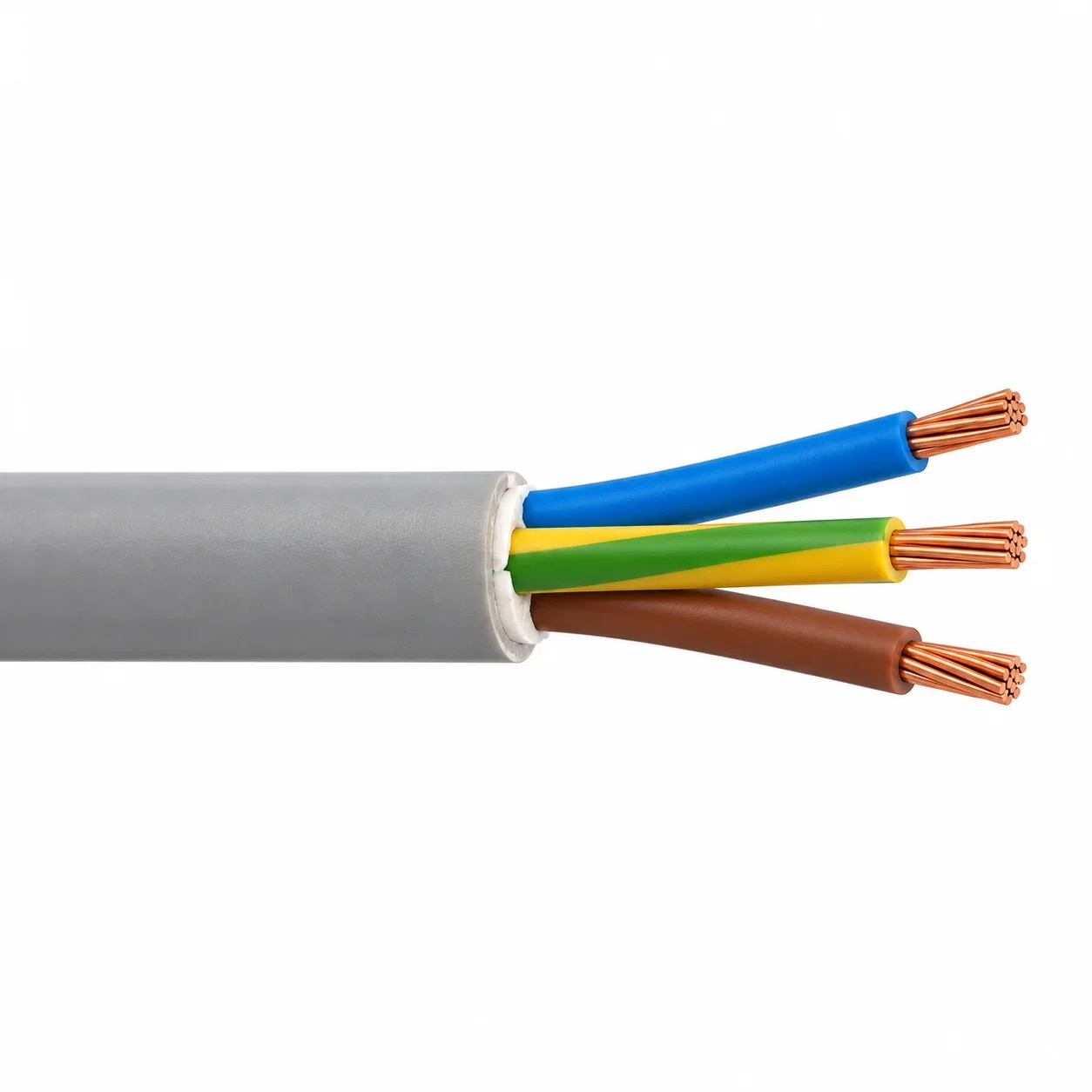

Cablu CYY-F 3x1.5 nearmat cupru

Cablu CYY-F 3x1.5 nearmat cupru este un cablu de energie pentru instalații electrice fixe, cu trei conductoare din cupru, fiecare având secțiunea nominală de 1.5mm². Conductoarele sunt izolate individual, iar cablul are manta exterioară din PVC. Tensiunea nominală a tipului CYY-F din fișa tehnică atașată este de 0.6/1kV. Această combinație de simbol, configurație și construcție trebuie comparată cu cerințele proiectului înainte de alegerea cablului. Se vinde la multiplu de 10m.

Cablu CYY-F 3x1.5 nearmat cupru pentru trasee fixe

Notația 3x1.5 înseamnă trei conductoare, fiecare cu secțiunea de 1.5mm². Este o informație necesară atunci când verifici lista de materiale sau identifici cablul pentru un circuit proiectat. Un alt număr de conductoare ori o altă secțiune schimbă configurația produsului, chiar dacă simbolul CYY-F rămâne același. Pentru potrivire, citește notația completă și verifică traseul căruia îi este destinat cablul.

Fișa tehnică descrie cablurile CYY-F ca fiind destinate transportului energiei electrice în instalații fixe. Pentru varianta 3x1.5, indică un diametru exterior informativ de 10.2mm. Această dimensiune poate fi folosită când se planifică spațiul necesar pe traseu sau se aleg accesorii prin care trece cablul. Ea este diferită de secțiunea de 1.5mm², care se referă la fiecare conductor din interior.

Ce contează la un cablu nearmat

Construcția nearmată trebuie corelată cu solicitările mecanice ale locului de instalare. Mantaua exterioară acoperă conductoarele izolate, dar nu este o armătură. Dacă proiectul cere protecție mecanică suplimentară pentru un anumit traseu, aceasta trebuie prevăzută distinct. Alegerea nu se face numai după faptul că produsul are trei conductoare de cupru: contează și condițiile în care cablul va fi pozat.

Fișa atașată indică utilizarea familiei CYY-F în medii închise sau deschise, uscate ori umede, precum și în canale de cabluri, pământ sau beton. Aceste posibilități nu elimină verificarea cerințelor specifice lucrării. De exemplu, expunerea la solicitări mecanice și prezența substanțelor care pot ataca mantaua sunt criterii separate. Fișa exclude mediile în care mantaua poate fi afectată de agenți precum acetona sau ciclohexanona.

Izolație PVC și rezistență mărită la propagarea flăcării

Conductoarele au izolație din PVC, iar mantaua exterioară este tot din PVC. Pentru tipul CYY-F descris în documentație este indicată rezistență mărită la propagarea flăcării, conform standardului menționat în fișă. Această caracteristică privește comportamentul cablului la propagarea flăcării; nu înseamnă că poate funcționa în incendiu și nu înlocuiește o cerință explicită pentru un cablu rezistent la foc.

Conductorul din cupru poate fi unifilar, clasa 1, sau multifilar, clasa 2, potrivit fișei pentru această familie. Litera „F” din simbolul CYY-F nu trebuie interpretată drept dovadă că produsul este un cordon flexibil pentru alimentarea aparatelor mobile. Destinația indicată este instalația fixă. Dacă un proiect cere o anumită clasă de conductor sau o construcție precisă, aceasta trebuie identificată pentru lotul comandat.

Erori frecvente la alegerea cablului CYY-F 3x1.5

Confundarea secțiunii cablului CYY-F 3x1.5 cu diametrul său

Cei 1.5mm² reprezintă secțiunea fiecărui conductor, nu dimensiunea exterioară a cablului. Pentru planificarea spațiului și alegerea accesoriilor de trecere contează diametrul exterior; pentru verificarea configurației electrice contează numărul conductoarelor și secțiunea lor.

Presupunerea că un cablu nearmat are armătură de protecție

Mantaua din PVC și armătura sunt lucruri diferite. Dacă locul de instalare impune protecție împotriva solicitărilor mecanice, verifică ce a fost prevăzut în proiect. Nu înlocui un cablu armat cerut explicit doar pe baza aceleiași configurații 3x1.5.

Interpretarea literei F ca indicație de flexibilitate

Acest CYY-F este descris în fișă ca un cablu pentru instalații fixe, cu rezistență mărită la propagarea flăcării. Nu alege produsul drept cordon pentru un aparat mobil pornind de la litera F. Destinația cablului și clasa conductoarelor se verifică separat.

Întrebări frecvente despre cablul CYY-F 3x1.5 nearmat cupru

Ce înseamnă 3x1.5 la cablul CYY-F?

Înseamnă trei conductoare, fiecare cu secțiunea nominală de 1.5mm². Verifică dacă această configurație este cea prevăzută pentru circuitul din proiect.

Poate fi folosit acest cablu într-un traseu exterior?

Fișa tipului CYY-F prevede utilizarea și în medii deschise. Alegerea pentru traseul concret trebuie să țină cont de protecția mecanică și de mediul la care va fi expusă mantaua.

Este CYY-F 3x1.5 un cablu rezistent la foc?

Fișa indică rezistență mărită la propagarea flăcării, nu funcționare garantată în incendiu. Dacă proiectul cere menținerea funcționării circuitului în condiții de incendiu, acea cerință trebuie verificată distinct.
