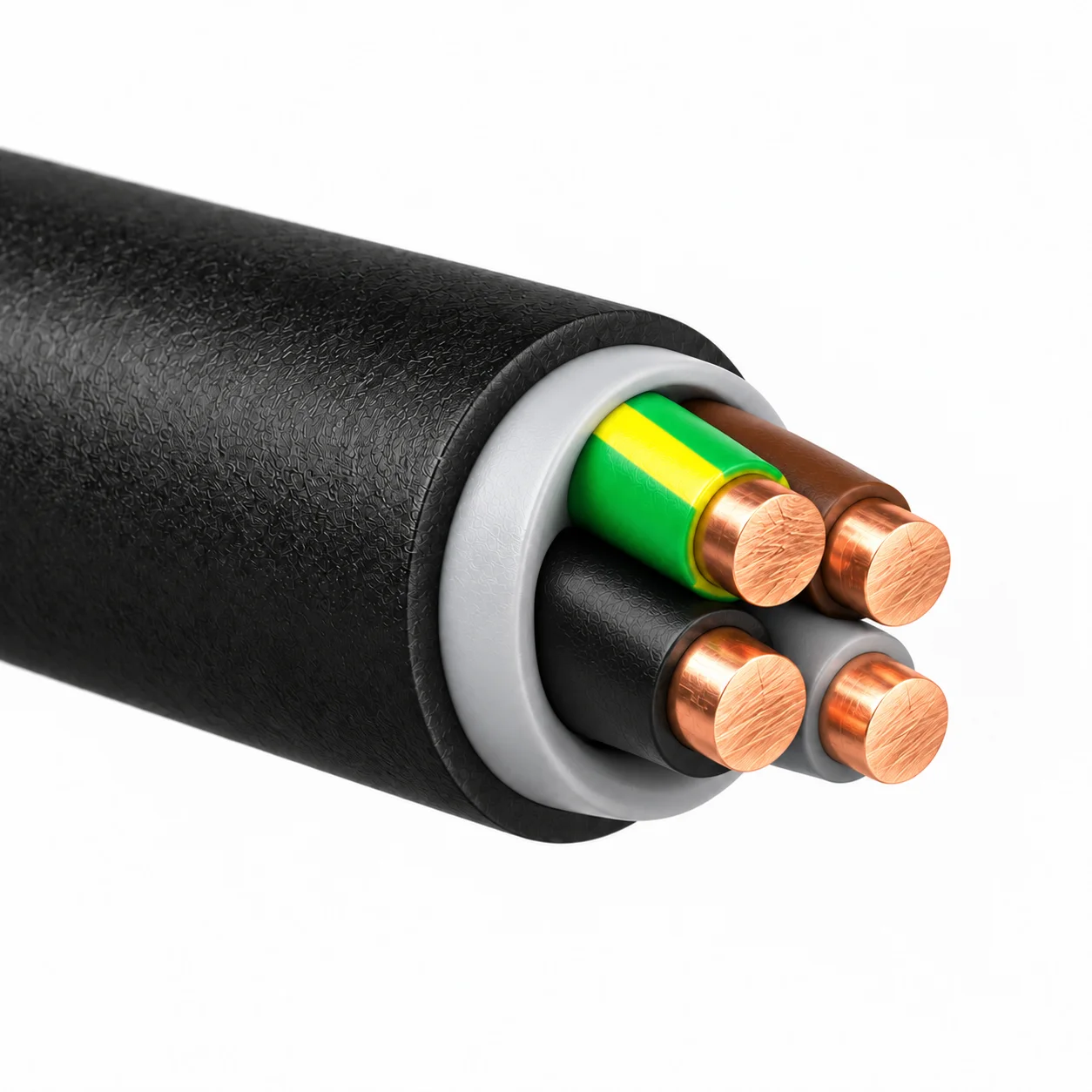

Cablu N2XH-J 4x1.5 fara halogen cupru rigid RE Eca

Cablu N2XH-J 4x1.5 fără halogen este un cablu de energie pentru instalații fixe, cu patru conductoare din cupru, fiecare având secțiunea de 1.5mm². Sufixul J indică prezența conductorului de protecție, inclus în totalul celor patru conductoare. Marcajul RE descrie conductoare rotunde unifilare, rigide. Izolația este din polietilenă reticulată (XLPE), mantaua este fără halogeni, iar clasa de reacție la foc indicată este Eca.

Varianta 4x1.5 răspunde circuitelor pentru care schema prevede patru conductoare, inclusiv cel de protecție. Numărul conductoarelor trebuie citit împreună cu rolul fiecăruia: acest cablu lasă trei conductoare pentru celelalte conexiuni ale circuitului. Modul în care sunt utilizate acestea este stabilit de schema electrică. Nici secțiunea de 1.5mm², nici mantaua fără halogeni nu pot compensa lipsa unui conductor cerut de instalație.

Cablu N2XH-J 4x1.5 pentru trasee fixe cu conductor de protecție

Prezența conductorului de protecție este motivul pentru care sufixul J contează la alegere. Acesta face parte din configurația 4x1.5, nu este un fir suplimentar față de cele patru indicate în denumire. Pentru un traseu care necesită conductor de protecție și încă trei conductoare cu secțiunea de 1.5mm², configurația poate corespunde numărului de legături prevăzut. Rolurile și conexiunile se stabilesc însă din schema circuitului.

Fiecare conductor are propria izolație XLPE, iar mantaua comună învelește întregul ansamblu. Astfel, cele patru conductoare pot urma același traseu în cadrul instalației fixe. RE precizează că fiecare conductor este unifilar și rigid. La planificarea traseului, această construcție este relevantă pentru schimbările de direcție și pentru spațiul necesar la capetele unde se fac conexiunile.

Manta fără halogeni pentru cerințele traseului

Într-o clădire în care specificația instalației cere cablu fără halogeni, compoziția mantalei este o caracteristică de selecție. La ardere, cablurile din această familie sunt destinate să limiteze emisia de fum și de gaze corozive. Proprietatea privește comportamentul materialelor în caz de incendiu; nu stabilește câte conductoare are cablul și nu modifică secțiunea lor. De aceea, cerința privind mantaua și configurația electrică se verifică separat.

Eca exprimă clasa de reacție la foc declarată pentru această variantă. Marcajul nu înseamnă că un echipament alimentat prin cablu își va continua funcționarea în timpul incendiului. Dacă instalația cuprinde circuite pentru care se cere menținerea alimentării o anumită perioadă în foc, acea performanță este identificată prin cerințe și marcaje distincte. „Fără halogeni” și „rezistent la foc cu menținerea funcției” descriu proprietăți diferite.

Conductorul unifilar RE indică un cablu rigid, destinat unui traseu care rămâne fix după instalare. Cablul nu este armat și nu este ecranat prin simpla desemnare N2XH-J. Pentru instalațiile în care protecția mecanică sau ecranarea constituie o cerință, acestea trebuie prevăzute distinct. Fișa tehnică a familiei consultate exclude pozarea directă în pământ sau în apă; caracteristica fără halogeni nu schimbă această condiție de utilizare.

Erori frecvente la alegerea cablului N2XH-J 4x1.5

Considerarea conductorului de protecție ca al cincilea. Litera J arată că el este deja inclus între cele patru conductoare. Dacă schema cere încă patru conductoare pe lângă cel de protecție, configurația 4x1.5 este insuficientă.

Confundarea marcajului Eca cu menținerea funcției în incendiu. Eca este o clasă de reacție la foc. Alegerea sa pentru un circuit care trebuie să rămână alimentat în foc nu demonstrează îndeplinirea acelei cerințe.

Tratarea conductoarelor RE ca flexibile. RE înseamnă conductor rotund unifilar, rigid. Un traseu care cere manevrarea repetată a cablului în exploatare are o altă cerință de construcție.

Întrebări frecvente despre cablul N2XH-J 4x1.5

Ce înseamnă J la cablul N2XH-J 4x1.5?

J indică prezența conductorului de protecție. Acesta este unul dintre cele patru conductoare de 1.5mm² ale cablului.

Este varianta 4x1.5 un cablu flexibil?

Nu. Marcajul RE indică conductoare unifilare rigide. Cablul este destinat instalațiilor cu trasee fixe.

Clasa Eca înlocuiește o cerință de rezistență la foc E90?

Nu. Eca descrie reacția la foc. E90 privește menținerea funcției unui sistem în condiții de incendiu și trebuie specificată separat.
