Cablu N2XH-J 5x1.5 fara halogen cupru rigid RE Eca

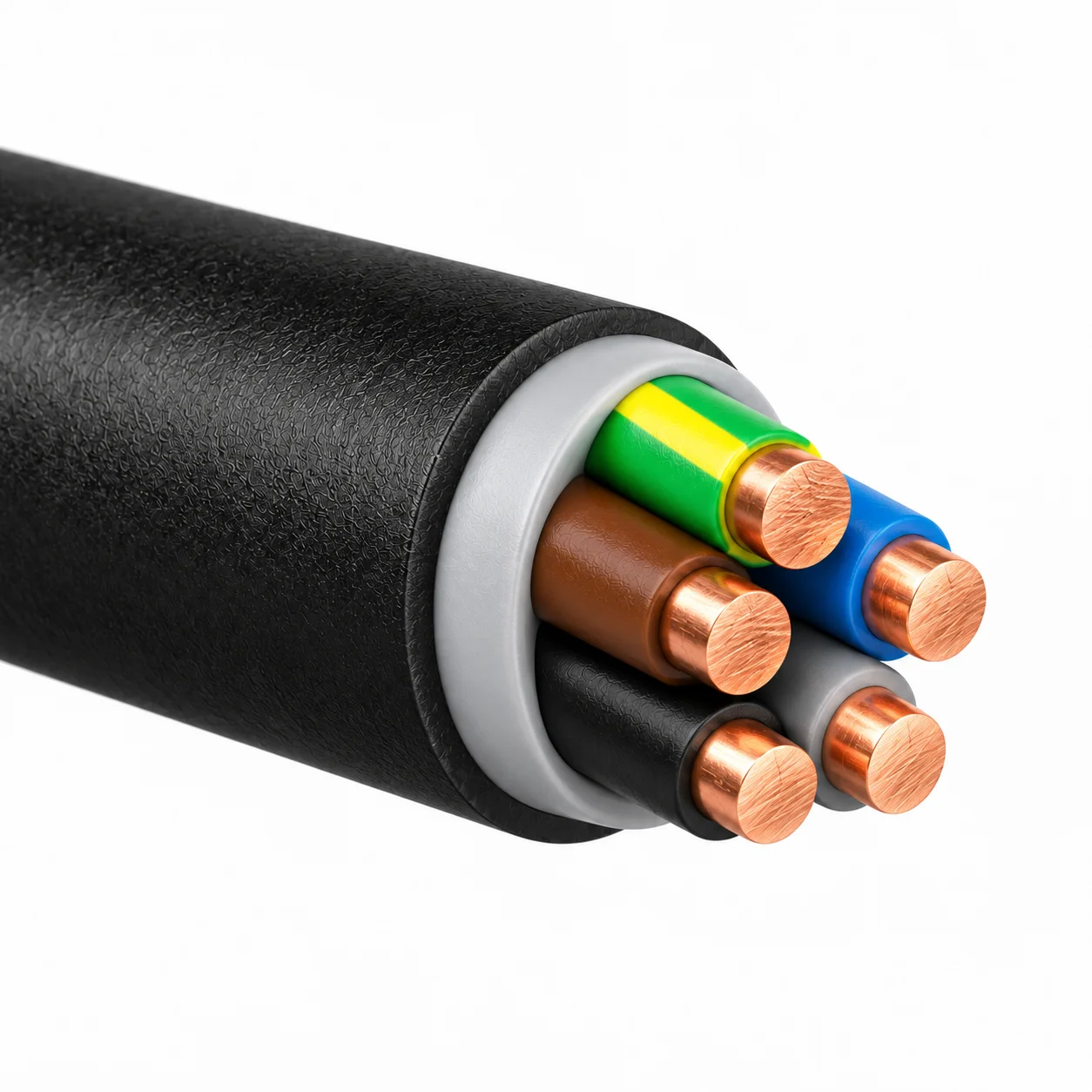

Cablu N2XH-J 5x1.5 fără halogen este un cablu de energie pentru instalații fixe, cu cinci conductoare din cupru, fiecare având secțiunea de 1.5mm². Marcajul RE indică un conductor rotund unifilar, deci rigid, iar sufixul J indică prezența conductorului de protecție verde-galben. Izolația conductoarelor este din polietilenă reticulată (XLPE), iar mantaua exterioară este din material fără halogeni. Varianta este marcată cu clasa de reacție la foc Eca.

Configurația cu cinci conductoare este utilă atunci când schema instalației cere acest număr de legături, inclusiv conductorul de protecție. Construcția fără halogeni răspunde unei alte cerințe: limitarea fumului și a gazelor corozive degajate la ardere. Ambele aspecte trebuie să se potrivească proiectului. O manta adecvată nu compensează un număr greșit de conductoare, după cum configurația electrică potrivită nu înlocuiește clasa de reacție la foc cerută pentru traseu.

Cablu N2XH-J 5x1.5 pentru instalații electrice fixe

Cablul reunește cinci conductoare izolate într-o manta comună, pentru realizarea unui traseu de alimentare cu configurația 5x1.5. Fiecare conductor are secțiunea nominală de 1.5mm². Această valoare nu reprezintă secțiunea totală a unui singur conductor și nu stabilește, singură, curentul admisibil al circuitului. Dimensionarea depinde și de modul de pozare, lungimea traseului și condițiile de funcționare.

RE descrie construcția unifilară a conductoarelor. Cablul este destinat unei instalații fixe, unde traseul și punctele de conexiune sunt stabilite înainte de montaj. La schimbările de direcție trebuie respectată curbura permisă de construcția cablului rigid. Acest marcaj contează și la pregătirea conexiunilor: un conductor unifilar nu se tratează ca un cordon flexibil alcătuit din numeroase fire subțiri.

Sufixul J este relevant când circuitul necesită conductor de protecție. Acesta este inclus în numărul total de cinci conductoare, nu se adaugă ca al șaselea. Prin urmare, „5x1.5” înseamnă cinci conductoare de câte 1.5mm², dintre care unul este conductorul de protecție. Rolul celorlalte conductoare se stabilește prin schema instalației, nu numai prin numele cablului.

Manta fără halogeni și clasa de reacție la foc Eca

Mantaua fără halogeni este aleasă pentru comportamentul materialului la ardere, în special pentru emisia redusă de fum și limitarea gazelor corozive. Acest aspect poate conta în traseele electrice din clădiri în care specificația cere astfel de materiale. Izolația XLPE și mantaua fără halogeni sunt componente diferite ale cablului: prima separă conductoarele, iar a doua învelește ansamblul.

Eca este clasa declarată de reacție la foc pentru această variantă. Ea nu trebuie confundată cu o clasificare de menținere a funcției circuitului în timpul incendiului. Dacă un sistem trebuie să rămână alimentat pentru un interval specificat în condiții de incendiu, proiectul va cere separat performanța corespunzătoare. Nici termenul „fără halogeni”, nici litera E din Eca nu reprezintă un marcaj E90.

Cablul N2XH este destinat instalațiilor fixe și poate fi folosit în condițiile de pozare prevăzute pentru această familie. Fișa producătorului consultat nu permite instalarea directă în apă sau îngroparea directă în pământ. Cerința privind mediul de montaj rămâne distinctă de cea privind reacția la foc: un cablu fără halogeni nu devine prin această proprietate potrivit pentru orice traseu exterior sau subteran.

Erori frecvente la alegerea cablului N2XH-J 5x1.5

Confundarea clasei Eca cu E90. Eca descrie reacția la foc, în timp ce E90 privește menținerea funcției unui sistem în incendiu. Confuzia poate duce la alegerea unui cablu fără performanța cerută circuitului.

Numărarea conductorului de protecție separat. La N2XH-J 5x1.5, conductorul de protecție este unul dintre cele cinci. O schemă care necesită cinci conductoare active plus protecție cere altă configurație.

Interpretarea marcajului RE ca flexibil. RE desemnează un conductor rotund unifilar. Pentru un traseu sau o conexiune care cere conductor flexibil, această variantă rigidă nu răspunde acelei cerințe.

Întrebări frecvente despre cablul N2XH-J 5x1.5

Cablul N2XH-J 5x1.5 include împământarea?

Include conductorul de protecție verde-galben. Litera J indică prezența lui, iar conductorul este inclus în totalul de cinci.

Este un cablu flexibil?

Nu, marcajul RE indică conductoare unifilare rigide. Varianta este destinată realizării unor trasee electrice fixe.

Eca înseamnă că alimentarea continuă în caz de incendiu?

Nu. Eca este o clasă de reacție la foc. Menținerea funcției circuitului în incendiu necesită o performanță specificată separat.
