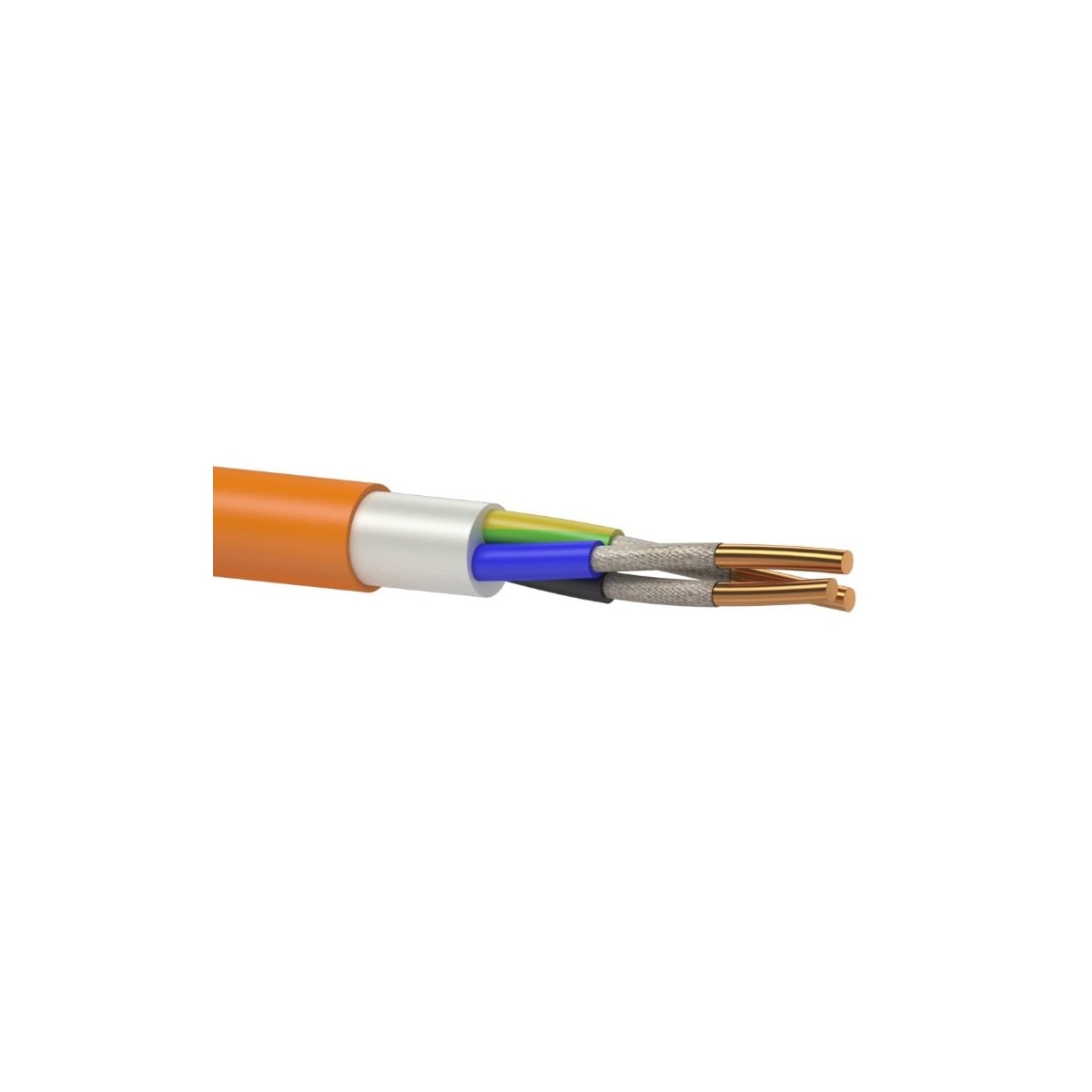

Cablu NHXH 3x2.5 FE180 E90 rezistent la foc

Cablul NHXH 3x2.5 FE180 E90 este un cablu de incendiu din cupru, fără halogeni, conceput pentru circuite în care continuitatea funcțională în condiții de incendiu face parte din cerința instalației. Construcția NHXH E90/FE180 menține izolația la peste 800 °C timp de cel puțin 180 de minute, iar funcționalitatea sistemului este declarată pentru 90 de minute.

Cablul are tensiune nominală de 0.6/1 kV și manta portocalie. Producătorul indică utilizarea în locuri uscate sau umede, liber ori în pământ atunci când cablul este protejat în țevi de protecție, ceea ce îl face potrivit pentru instalații în care comportarea la incendiu trebuie tratată explicit în alegerea traseului și a sistemului.

Ce înseamnă FE180 și E90 la cablul NHXH 3x2.5?

Cablul NHXH 3x2.5 are două indicații care descriu comportări diferite în incendiu. FE180 se referă la menținerea izolației cablului: producătorul declară că izolația se menține la o temperatură de peste 800 °C timp de cel puțin 180 de minute. E90 se referă la funcționalitatea sistemului, declarată pentru 90 de minute.

FE180 și E90 nu trebuie citite ca două moduri de a exprima aceeași durată. La alegerea cablului pentru un circuit cu cerințe de continuitate în incendiu contează cerința sistemului complet, nu doar faptul că pe manta apare marcajul FE180.

Unde se utilizează cablul NHXH 3x2.5 FE180 E90?

Cablul NHXH 3x2.5 este destinat locurilor uscate și umede și poate fi pozat liber. Producătorul permite și pozarea în pământ atunci când cablul este protejat în țevi de protecție. Alegerea sa este legată de instalații pentru care se cere protecție mai îndelungată în caz de incendiu și reducerea expunerii oamenilor la gaze toxice sau corozive.

Construcția fără halogeni și degajarea scăzută de fum sunt relevante în spații în care comportarea materialelor în incendiu face parte din cerințele proiectului. Cablul nu trebuie redus la formula „3x2.5”: secțiunea identifică configurația conductoarelor, în timp ce NHXH E90/FE180 descrie familia și comportarea declarată în incendiu.

Pentru selecția în ansamblul instalației, cablul face parte din familia de cabluri electrice nearmate. Lipsa armăturii și cerința de funcționalitate la incendiu sunt criterii distincte și nu trebuie confundate.

Construcția cablului NHXH și comportarea fără halogeni

Cablul NHXH 3x2.5 folosește conductoare din cupru uni- sau multifilare, protejate cu minerale. Izolația este realizată cu polietilenă specială, iar construcția include un strat protector împotriva flăcărilor. Mantaua portocalie este realizată din poliolefină copolimerizată.

Familia NHXH E90/FE180 este declarată fără degajare de halogen, fără gaze toxice sau corozive rezultate din halogeni și cu degajare scăzută de fum. Aceste caracteristici sunt importante atunci când proiectul cere atât continuitate funcțională la incendiu, cât și un comportament controlat al materialelor.

Temperaturile de lucru nu trebuie confundate cu performanța la incendiu

Cablul NHXH 3x2.5 are temperatura maximă admisă pe conductor de +90 °C. Pentru cablul pozat este indicată o temperatură a mediului ambiant de la -25 °C la +70 °C, iar în mișcare intervalul declarat este de la -40 °C la +70 °C.

Aceste intervale descriu condițiile termice de utilizare. Ele sunt separate de performanța FE180, unde izolația este menținută la peste 800 °C cel puțin 180 de minute în condiția de încercare aferentă. Folosirea valorii de +90 °C pentru a descrie rezistența la foc ar amesteca două proprietăți diferite ale cablului.

Erori frecvente la alegerea cablului NHXH 3x2.5

Confundarea FE180 cu E90

Cablul NHXH 3x2.5 are FE180 pentru menținerea izolației și E90 pentru funcționalitatea sistemului. Tratarea celor două marcaje ca echivalente poate duce la interpretarea greșită a cerinței de continuitate în incendiu.

Interpretarea temperaturii de +90 °C ca rezistență la foc

Cablul NHXH are +90 °C ca temperatură maximă admisă pe conductor. Performanța la foc este exprimată separat prin FE180 și E90, iar pentru FE180 este indicată menținerea izolației la peste 800 °C.

Alegerea doar după secțiunea 3x2.5

Cablul NHXH 3x2.5 nu este definit numai de secțiune. Simbolul NHXH, construcția fără halogeni și marcajele FE180/E90 sunt parte din identificarea tehnică; o selecție făcută exclusiv după 3x2.5 nu confirmă aceste proprietăți.

Potrivit pentru

• circuite de 0.6/1 kV pentru care este cerut un cablu NHXH cu funcționalitate a sistemului E90;
• trasee în locuri uscate sau umede în care se cere construcție fără halogeni și degajare scăzută de fum;
• pozare în pământ atunci când traseul este realizat în țevi de protecție, conform domeniului de utilizare declarat.

Mai puțin potrivit pentru

• proiecte în care este suficientă doar identificarea prin secțiunea 3x2.5, fără cerință NHXH E90/FE180;
• situații în care se caută un cablu armat, deoarece acest produs este încadrat în familia cablurilor electrice nearmate;
• trasee în pământ fără protecția în țevi indicată pentru această familie.

Întrebări frecvente despre cablul NHXH 3x2.5

Ce înseamnă FE180/E90 pentru cablul NHXH 3x2.5?

Cablul NHXH 3x2.5 menține izolația la peste 800 °C cel puțin 180 de minute, iar funcționalitatea sistemului este declarată pentru 90 de minute. FE180 și E90 descriu două cerințe diferite.

Cablul NHXH este fără halogeni?

Cablul NHXH este declarat fără degajare de halogen și cu degajare scăzută de fum. Mantaua portocalie este realizată din poliolefină copolimerizată, iar izolația folosește polietilenă specială.

În ce medii poate fi utilizat cablul NHXH E90/FE180?

Cablul NHXH E90/FE180 poate fi utilizat în locuri uscate sau umede, pozat liber, iar în pământ este prevăzut pentru utilizare protejată în țevi de protecție.

Configurația comercială este NHXH FE180 E90 3X2.5. Produsul este măsurat la metru liniar și are multiplu de comandă de 10 m.
