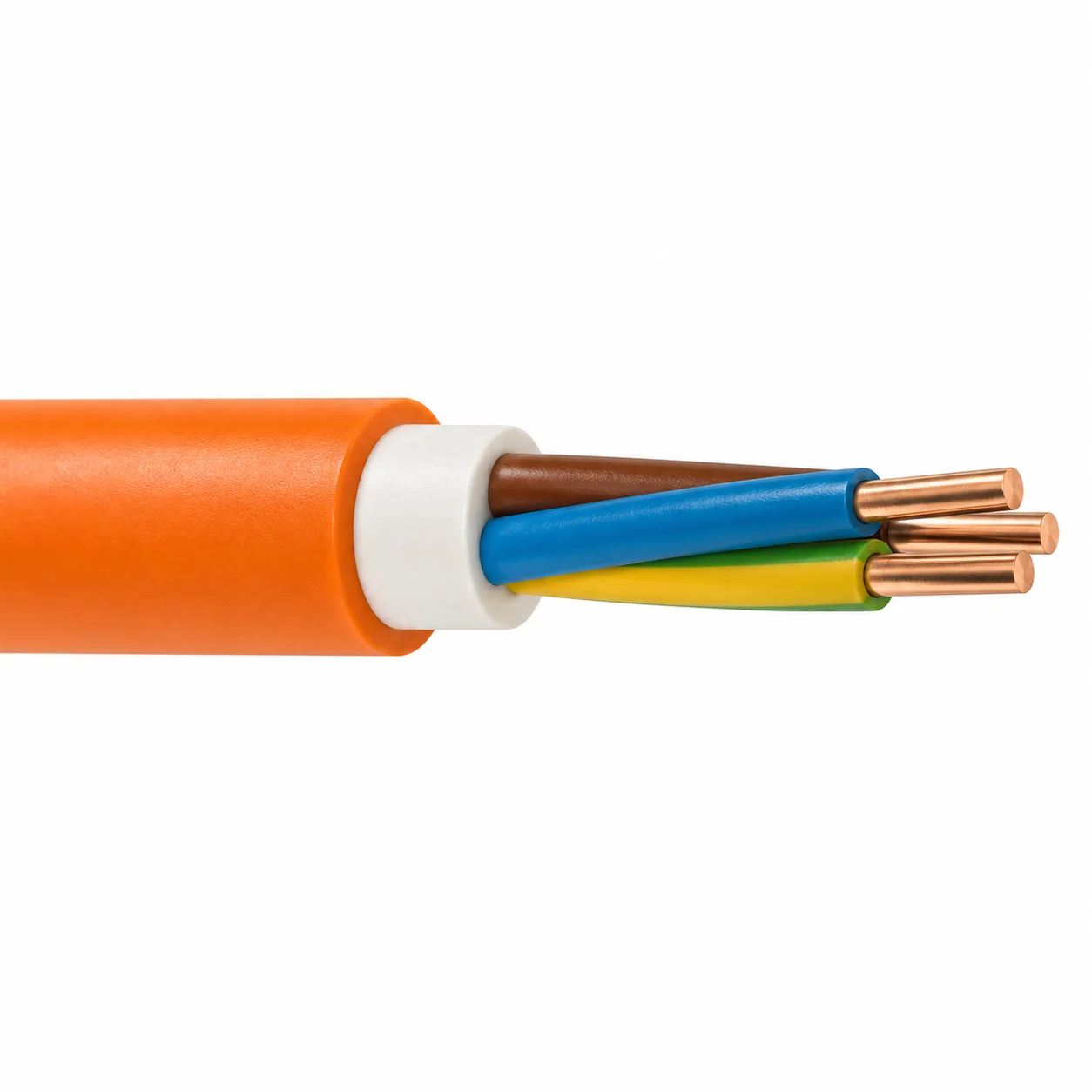

Cablu NHXH FE180 E90 4x1.5 cupru rigid rezistent la foc

Cablu NHXH FE180 E90 4x1.5 rezistent la foc este un cablu de energie cu patru conductoare unifilare din cupru, fiecare având secțiunea de 1.5mm². Construcția include bandă de mică aplicată peste conductoare, izolație și manta din materiale fără halogeni. Este destinat circuitelor pentru care proiectul cere caracteristicile de integritate a izolației FE180 și de menținere a funcției sistemului E90.

Cele două marcaje descriu încercări diferite. FE180 se referă la integritatea izolației cablului în condițiile testului de expunere la foc. E90 se referă la menținerea funcției circuitului pentru 90 de minute în condițiile unui sistem de cabluri încercat conform DIN 4102-12. Pentru această din urmă performanță contează ansamblul instalat, inclusiv modul de susținere și pozare prevăzut pentru sistem; simpla prezență a marcajului pe cablu nu certifică orice montaj.

Cablu NHXH FE180 E90 4x1.5 pentru circuite cu menținerea funcției

Un circuit destinat unui echipament care trebuie să rămână alimentat în condițiile stabilite de proiect are nevoie de un traseu ales ca sistem. Cablul este o parte a acestuia. Construcția NHXH FE180 E90 oferă caracteristicile de încercare indicate în denumire, iar montajul sistemului trebuie să corespundă cerințelor aplicabile pentru a obține performanța E90. Astfel, marcajul ajută la identificarea cablului cerut, fără să înlocuiască specificația traseului complet.

Varianta 4x1.5 are patru conductoare de câte 1.5mm². Numărul lor trebuie să corespundă schemei electrice a circuitului, iar secțiunea se citește pentru fiecare conductor separat. Denumirea nu precizează singură rolul tuturor conductoarelor. Dacă schema cere o anumită configurație a conductorului de protecție, identificarea conductoarelor din varianta livrată trebuie corelată cu acea cerință.

Conductoarele unifilare fac din această variantă un cablu rigid pentru trasee fixe. Banda de mică aplicată peste cupru este o parte importantă a construcției destinate încercării FE180. Învelișurile fără halogeni contribuie la reducerea fumului și a gazelor corozive degajate la ardere. Aceste caracteristici au roluri distincte: integritatea izolației, funcția sistemului instalat și comportamentul materialelor la foc.

Construcția cablului și alegerea traseului

Fișa tehnică indică tensiunea nominală de 600V și 1000V pentru valorile U0 și U. Mantaua exterioară este portocalie, ceea ce ajută la identificarea acestui tip de cablu pe traseu. Culoarea nu este însă un substitut pentru citirea marcajului complet: configurația 4x1.5, FE180 și E90 sunt informațiile care identifică varianta solicitată pentru circuit.

La planificarea traseului trebuie avut în vedere că acest cablu are conductoare rigide. Curbele traseului și spațiul disponibil pentru așezare influențează posibilitatea de pozare fără îndoiri prea strânse. Fișa Multicab indică pentru această construcție o rază minimă de curbură de 15 ori diametrul cablului. Diametrul exterior informativ al variantei 4x1.5 este cuprins între 11.5mm și 13.5mm, informație utilă când se planifică spațiul pe traseu.

Materialele fără halogeni și emisia redusă de fum răspund cerințelor întâlnite în instalațiile clădirilor publice. Fișa tehnică permite utilizarea în medii uscate sau umede, în condițiile în care mantaua nu este atacată de agenți corozivi, dar nu recomandă instalarea directă în pământ sau în apă. Aceste limite privesc locul de pozare; marcajele FE180 și E90 privesc comportamentul la încercările de foc definite pentru cablu și sistem.

Erori frecvente la alegerea cablului NHXH FE180 E90 4x1.5

Interpretarea E90 ca proprietate a oricărui montaj. Menținerea funcției este încercată pentru un sistem de cabluri. Folosirea cablului pe un traseu cu altă configurație de susținere nu dovedește automat performanța E90 a ansamblului.

Confundarea FE180 cu E90. FE180 se referă la integritatea izolației, iar E90 la funcția circuitului în sistemul încercat. Înlocuirea unuia dintre marcaje cu celălalt poate duce la selectarea greșită a cablului cerut prin proiect.

Alegerea numai după marcajele de foc. Circuitul trebuie să aibă și configurația electrică potrivită. Varianta 4x1.5 oferă patru conductoare de câte 1.5mm²; un necesar diferit de conductoare sau de secțiune cere altă variantă.

Întrebări frecvente despre cablul NHXH FE180 E90 4x1.5

Ce reprezintă FE180 la acest cablu?

FE180 indică integritatea izolației în condițiile încercării specifice timp de 180 de minute. Este distinctă de verificarea funcției sistemului de cabluri.

Ce reprezintă E90?

E90 indică menținerea funcției sistemului de cabluri timp de 90 de minute în condițiile încercării. Pentru această performanță contează și configurația în care este instalat cablul.

Este cablul NHXH FE180 E90 4x1.5 flexibil?

Nu. Varianta din fișa tehnică are conductoare unifilare din cupru. Este un cablu rigid, destinat traseelor fixe.
