Cablu NHXH FE180 E90 5x10 cupru rigid rezistent la foc

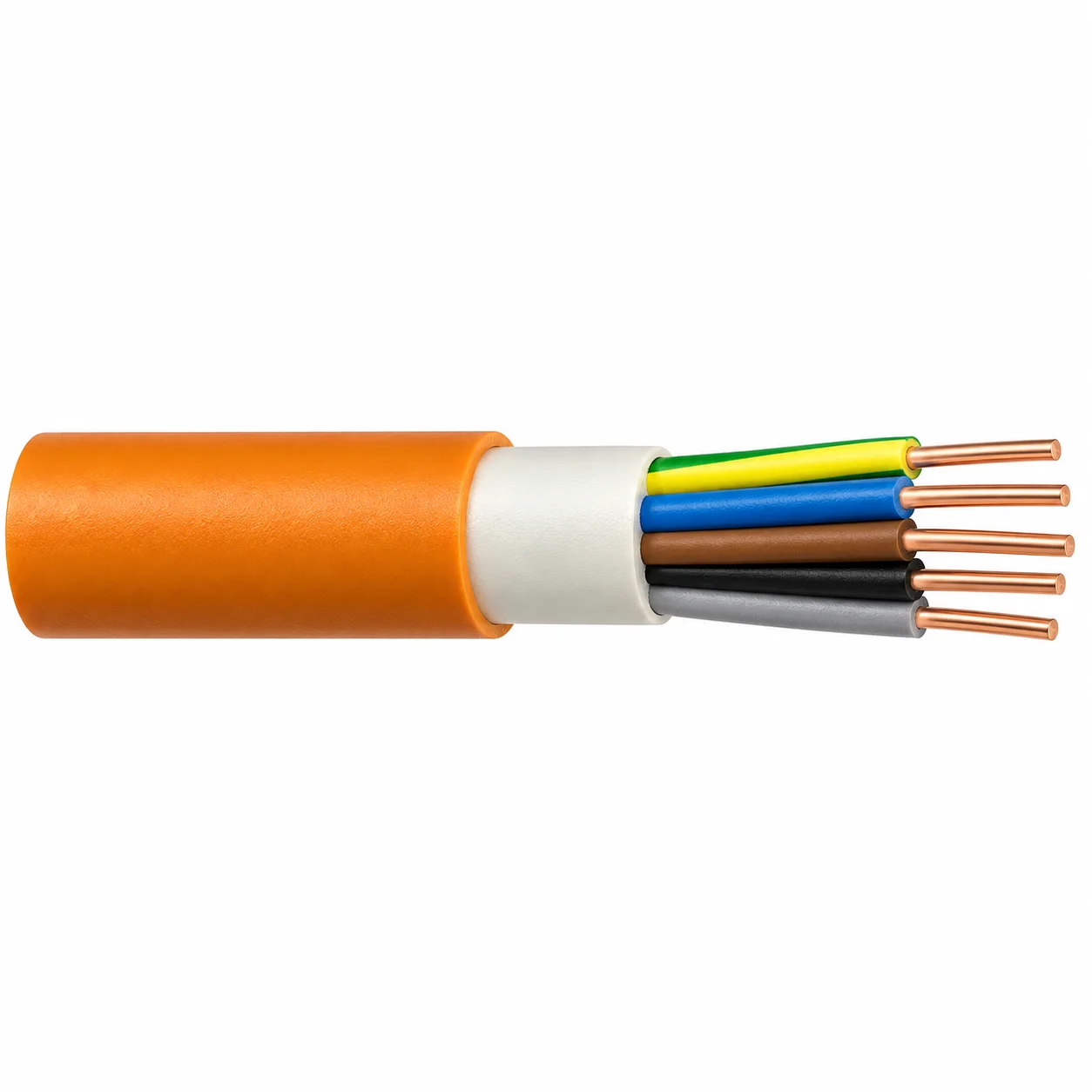

Cablu NHXH FE180 E90 5x10 este un cablu de energie cu cinci conductoare rigide din cupru, fiecare cu secțiunea nominală de 10mm², destinat instalațiilor electrice fixe cu cerințe speciale privind comportamentul la foc. Izolația și mantaua sunt realizate din materiale fără halogeni. Marcajele FE180 și E90 descriu performanțe diferite care trebuie urmărite împreună cu cerințele proiectului și cu modul de realizare a întregului traseu. Se vinde la multiplu de 10m.

Cablu NHXH FE180 E90 5x10 pentru circuite care trebuie să rămână funcționale

În clădirile în care anumite echipamente trebuie alimentate și în situații de incendiu, alegerea cablului face parte din proiectarea circuitului de siguranță. Familia NHXH FE180 E90 este destinată unor astfel de instalații fixe. Poate fi luată în calcul pentru circuite de alimentare asociate sistemelor de siguranță, atunci când proiectul specifică acest tip de cablu, configurația cu cinci conductoare și secțiunea de 10mm² pentru fiecare conductor.

Notația 5x10 indică cinci conductoare, fiecare cu secțiunea nominală de 10mm². Nu descrie cinci cabluri separate și nici o secțiune totală de 10mm². Înainte de comandă, compară această configurație cu schema circuitului. Numărul conductoarelor și secțiunea necesară trebuie stabilite pentru traseul concret, alături de lungimea lui și de celelalte condiții ale instalației.

FE180 și E90: două verificări distincte

FE180 se referă la integritatea izolației în condițiile încercării indicate în fișa tehnică. E90 se referă la integritatea circuitului, conform clasificării menționate în documentație. Distincția este importantă: comportamentul izolației unui cablu și menținerea funcției unui circuit instalat nu sunt aceeași verificare. Pentru cerința E90 contează ansamblul proiectat și executat, inclusiv traseul și sistemul de susținere corespunzător.

Din acest motiv, marcajul E90 nu trebuie interpretat ca o promisiune că orice circuit realizat cu acest cablu va funcționa automat 90 de minute în orice incendiu. Componentele și soluția de instalare trebuie să corespundă configurației cerute pentru circuitul respectiv. Când pregătești materialele, verifică atât specificația cablului, cât și cerințele pentru întregul sistem de cablare.

Materiale fără halogeni pentru spații cu cerințe speciale

Construcția descrisă în fișa Multicab include bandă de mică peste conductorul din cupru, izolație fără halogeni, înveliș comun și manta exterioară fără halogeni, cu rezistență la propagarea flăcării. Documentația indică emisii reduse de fum și lipsa emisiilor de gaze corozive asociate halogenilor. Aceste caracteristici sunt relevante în clădiri publice precum spitale, școli, hoteluri, aeroporturi sau stații feroviare, unde comportamentul cablurilor în caz de incendiu poate fi un criteriu al proiectului.

Mantaua exterioară este portocalie, ceea ce ajută la identificarea vizuală a cablului pe traseu. Culoarea nu înlocuiește însă citirea marcajului și verificarea documentației. Pentru alegere trebuie confirmate tipul NHXH, clasificările FE180 și E90, configurația 5x10 și tensiunea nominală de 0.6/1kV.

Condiții de pozare și limite de utilizare

Fișa indică utilizarea în medii uscate sau umede, în condiții în care mantaua nu este atacată de agenți corozivi. Nu recomandă instalarea cablurilor NHXH direct în pământ sau în apă. Această limită contează când un traseu trece între zone ale clădirii ori când proiectul include porțiuni expuse: soluția de pozare trebuie să corespundă mediului fiecărui segment.

Tensiunea nominală Uo/U este de 600/1000V. Pentru familia descrisă în fișă, temperatura mediului la pozare este cuprinsă între -5°C și +50°C, iar raza minimă de curbură este de 15 ori diametrul exterior al cablului. Aceste date sunt importante la planificarea traseului și a schimbărilor de direcție. Fișa atașată nu oferă însă diametrul variantei 5x10, așa că raza numerică de curbură nu poate fi calculată din acest document.

Erori frecvente la alegerea cablului NHXH FE180 E90 5x10

Tratarea cablului NHXH FE180 E90 ca singura condiție pentru E90

Marcajul cablului nu confirmă singur integritatea unui circuit montat. Dacă proiectul cere E90, verifică soluția completă de traseu și susținere, nu doar produsul comandat. Altfel, cablul ales poate avea marcajul corect fără ca ansamblul realizat să corespundă cerinței circuitului.

Confundarea FE180 cu E90

FE180 privește integritatea izolației în încercarea specificată, iar E90 privește integritatea circuitului în condițiile clasificării corespunzătoare. Cele două marcaje nu exprimă aceeași performanță. Compară formularea exactă din proiect cu documentația cablului și cu soluția de instalare.

Alegerea unui traseu direct prin pământ sau apă

Fișa nu recomandă instalarea NHXH direct în pământ sau în apă. Dacă traseul include astfel de porțiuni, nu presupune că proprietățile la foc rezolvă și cerințele mediului de pozare. Verifică separat soluția prevăzută pentru acea porțiune.

Întrebări frecvente despre cablul NHXH FE180 E90 5x10

Ce înseamnă 5x10 la acest cablu NHXH?

Înseamnă cinci conductoare, fiecare cu secțiunea nominală de 10mm². Configurația trebuie să corespundă schemei și secțiunii cerute pentru circuitul alimentat.

Asigură cablul singur funcționarea E90?

Nu, cerința E90 se verifică pentru circuitul instalat ca ansamblu. Traseul, susținerea și celelalte componente trebuie alese potrivit soluției de sistem prevăzute în proiect.

De ce sunt importante materialele fără halogeni?

Fișa indică fum redus și absența emisiilor de gaze corozive asociate halogenilor. Aceste caracteristici contează în spațiile în care proiectul impune cerințe speciale privind comportamentul cablurilor la incendiu.
