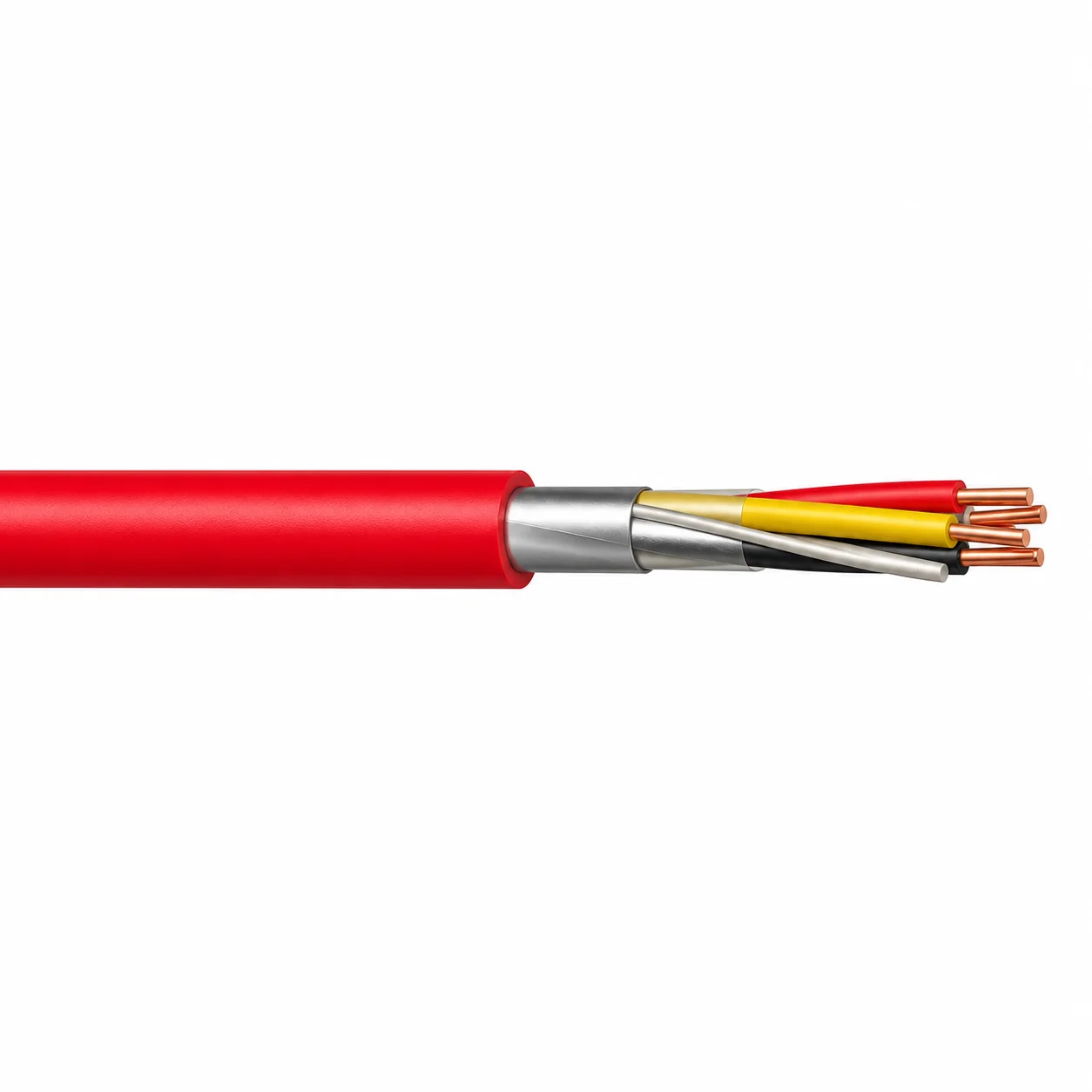

Cablu semnalizare incendiu J-Y(ST)Y 2x2x0.8 ecranat rosu

Cablu semnalizare incendiu J-Y(ST)Y 2x2x0,8 ecranat roșu este un cablu de semnal cu două perechi de conductoare din cupru, destinat traseelor fixe de interior. Ecranul din folie de aluminiu laminat cu poliester ajută la limitarea influenței interferențelor electromagnetice, iar mantaua roșie face cablul ușor de identificat în instalație. Pentru folosirea într-un sistem de avertizare incendiu, configurația și cerințele din proiect trebuie verificate împreună. Se vinde la multiplu de 10m.

Cablu incendiu cu două perechi pentru circuite de semnal

Notația 2x2x0,8mm descrie două perechi a câte două conductoare, fiecare conductor având diametrul de 0,8mm. În total sunt patru conductoare. Valoarea de 0,8mm reprezintă diametrul unui conductor, nu secțiunea lui exprimată în mm². Distincția contează când compari cablul cu documentația centralei sau cu lista de materiale a instalației.

Conductoarele sunt din cupru, au izolație individuală din PVC și sunt răsucite în perechi. Acest mod de grupare permite identificarea configurației cerute de un circuit de semnal. Numărul perechilor trebuie ales după schema sistemului; simpla prezență a patru conductoare nu confirmă compatibilitatea cu orice centrală, detector sau alt echipament.

Cablul are tensiunea nominală de 300/300V. Aceasta este o caracteristică a cablului de semnal și trebuie comparată cu cerințele circuitului prevăzut. Fișa tehnică interzice utilizarea lui pentru alimentarea cu energie a consumatorilor electrici. Rolul de cablu de semnal nu trebuie confundat cu cel al unui cablu de alimentare.

Ecranare pentru reducerea influenței interferențelor

Ecranul este realizat din folie de aluminiu laminat cu poliester și este însoțit de un fir de cupru stanat pentru continuitatea ecranului. Această construcție ajută la protejarea transmisiei semnalului față de influențele electromagnetice din apropierea traseului. Este un criteriu util când proiectul cere explicit un cablu ecranat.

Ecranarea nu amplifică semnalul și nu înlocuiește verificarea întregului circuit. Lungimea traseului, caracteristicile echipamentelor conectate și configurația perechilor rămân relevante pentru funcționarea sistemului. Pentru varianta cu conductor de 0,8mm, fișa indică o rezistență maximă a perechii de 73,2Ω/km la 20°C; această valoare poate fi confruntată cu limitele prevăzute pentru circuit.

Manta roșie pentru identificarea traseului

Mantaua exterioară din PVC este roșie, culoare utilă pentru identificarea cablului pe traseele de semnalizare. Ea permite recunoașterea vizuală a variantei, dar nu dovedește singură că un cablu îndeplinește toate cerințele unui sistem de avertizare incendiu. Alegerea se face după denumirea completă, caracteristicile tehnice și cerințele proiectului.

Fișa tehnică indică pentru cablu rezistența la propagarea flăcării conform IEC 60332-1. Această încercare privește comportarea cablului la propagarea flăcării; nu atestă menținerea funcționării circuitului în timpul unui incendiu. Dacă proiectul cere o clasă de reacție la foc, integritatea circuitului sau o certificare anume, aceste caracteristici trebuie confirmate pentru produsul exact.

Alegerea cablului după cerințele sistemului

Într-un proiect de semnalizare, verifică mai întâi tipul de cablu cerut, numărul de perechi și diametrul conductoarelor. Apoi compară necesitatea ecranării și tensiunea nominală cu specificațiile echipamentelor. Această ordine te ajută să identifici varianta 2x2x0,8 fără să te bazezi doar pe mantaua roșie sau pe denumirea generală de cablu pentru incendiu.

Fișa descrie utilizarea cablului în instalații fixe interioare, în medii uscate sau umede. Pentru varianta 2x2x0,8mm, diametrul exterior informativ este de aproximativ 7mm. Această dimensiune poate fi utilă la evaluarea spațiului disponibil pe traseu, însă este prezentată ca valoare informativă, nu ca toleranță garantată pentru fiecare lot.

Dacă documentația instalației cere o anumită performanță la foc sau o anumită declarație de performanță, verifică documentul aferent codului comercial livrat. Culoarea roșie, ecranarea și testul de nepropagare a flăcării nu sunt, luate separat, dovezi pentru menținerea funcționării circuitului în incendiu.

Erori frecvente la alegerea cablului incendiu

Interpretarea lui 0,8mm ca secțiune. La acest cablu incendiu, valoarea indică diametrul fiecărui conductor. Compararea ei directă cu o cerință în mm² poate duce la alegerea unei variante greșite; verifică unitatea din proiect.

Alegerea numai după culoarea roșie. Mantaua ajută la identificare, dar nu stabilește numărul de perechi, ecranarea sau performanța cerută la foc. Compară denumirea și documentația tehnică integrală.

Confundarea nepropagării flăcării cu rezistența la foc. Încercarea conform IEC 60332-1 nu afirmă că circuitul rămâne funcțional în incendiu. Dacă proiectul cere integritatea circuitului, aceasta trebuie dovedită separat.

Întrebări frecvente despre cablul incendiu J-Y(ST)Y

Câte conductoare are cablul incendiu J-Y(ST)Y 2x2x0,8?

Cablul incendiu J-Y(ST)Y are patru conductoare grupate în două perechi. Fiecare conductor are diametrul de 0,8mm, valoare care nu reprezintă o secțiune în mm².

Ce rol are ecranul acestui cablu roșu?

Ecranul ajută la limitarea interferențelor electromagnetice. Cablul roșu folosește o folie de aluminiu laminat cu poliester și un fir de cupru stanat pentru continuitatea ecranului.

Rămâne funcțional cablul în timpul unui incendiu?

Fișa disponibilă nu confirmă menținerea funcționării în incendiu. Pentru cablul J-Y(ST)Y este menționat un test privind propagarea flăcării, care răspunde unei cerințe diferite.
