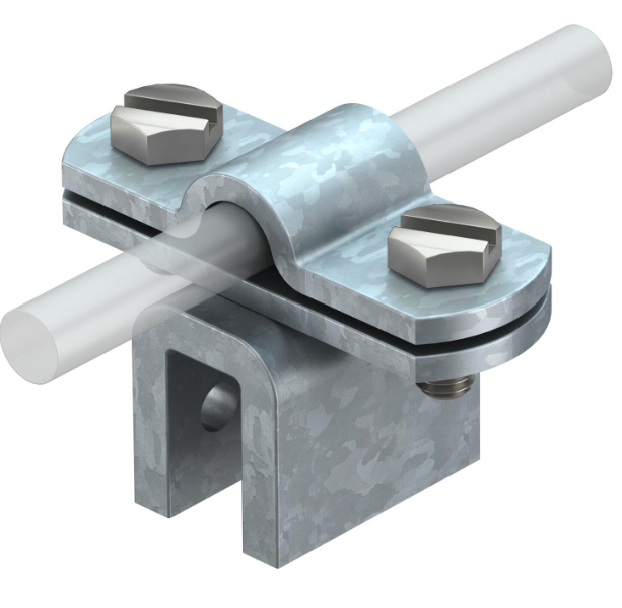

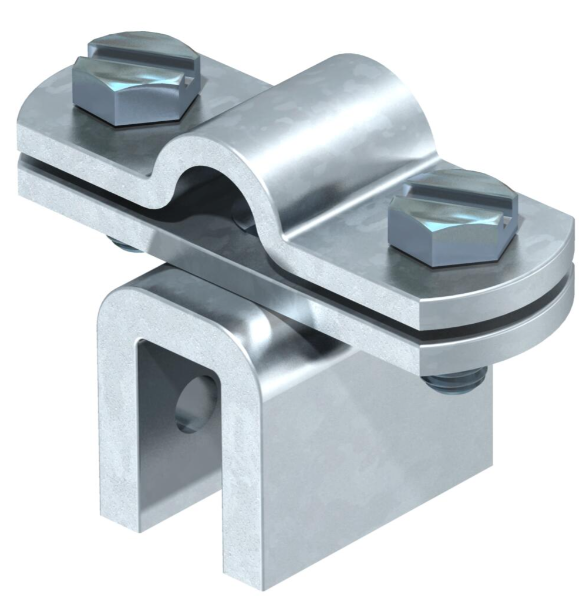

Clema falt OBO 270 8-10 FT conductor 0.8-1cm 5317207

Clema falț OBO 270 8-10 FT este o piesă de prindere pentru un conductor rotund cu diametrul de 0.8–1cm pe tablă fălțuită cu grosimea de cel mult 1cm. Codul 5317207 identifică varianta din oțel zincat prin imersie, utilizată în traseele de protecție la trăsnet. Construcția permite orientarea conductorului longitudinal sau transversal față de tablă, în funcție de direcția traseului.

Clemă falț pentru conducerea traseului pe tablă fălțuită

Clema falt OBO 5317207 fixează conductorul rotund la falțul tablei. Ea este utilă în punctele în care traseul de protecție la trăsnet trebuie susținut pe o suprafață fălțuită, iar direcția conductorului se schimbă în raport cu tabla. Piesa permite atât conducerea longitudinală, cât și cea transversală. Astfel, orientarea traseului poate fi stabilită fără a confunda modul de prindere pe falț cu direcția conductorului.

Conductorul acceptat are diametrul de la 0.8 la 1cm. Valoarea descrie conductorul rotund prins de clemă, nu grosimea tablei. Pentru tablă, domeniul de prindere al acestei variante ajunge până la 1cm. Ambele dimensiuni contează la alegere: un conductor care se potrivește în locașul său nu garantează și potrivirea clemei pe falțul existent.

Prindere distinctă pentru conductor și pentru falț

Clema falt OBO 270 8-10 FT este o clemă de îmbinare în falț, cu șuruburi de fixare cu cap hexagonal. Corpul piesei asigură poziționarea conductorului rotund față de tabla fălțuită, iar strângerea șuruburilor realizează prinderea mecanică. Pentru acest cod, limita de 1cm se referă la grosimea maximă a tablei acceptate de zona de prindere. Ea nu reprezintă înălțimea clemei și nici diametrul maxim al unui cablu de alimentare.

Îmbinarea în falț are o funcție precisă în traseul de protecție la trăsnet. Piesa nu este o clemă universală pentru orice margine metalică și nu se alege doar pentru că suprafața este din tablă. Forma punctului de prindere, grosimea sa și poziția conductorului trebuie să permită folosirea clemei conform destinației sale. Varianta 5317207 are înălțimea de 2.8cm, lățimea de 3cm și lungimea de 5.6cm, dimensiuni utile pentru aprecierea spațiului ocupat în zona falțului.

Oțel zincat prin imersie pentru componenta expusă

Clema falț OBO 5317207 este fabricată din oțel, cu suprafață zincată prin imersie. Finisajul este relevant pentru o piesă amplasată pe un traseu exterior de protecție la trăsnet. Pentru identificarea acestei variante, terminația FT din tipul 270 8-10 FT însoțește materialul și finisajul piesei. Codul de articol rămâne reperul exact la comandă.

Suprafața zincată nu schimbă limitele geometrice ale clemei. Ea continuă să fie destinată conductorului rotund de 0.8–1cm și tablei cu grosimea de cel mult 1cm. Nici dimensiunile exterioare ale piesei nu trebuie confundate cu domeniul de prindere: lungimea de 5.6cm descrie corpul clemei, nu lățimea de falț pe care o poate cuprinde.

Clasa N pentru curentul de trăsnet

Clema falt OBO 270 8-10 FT are capacitatea la curentul de trăsnet încadrată în clasa N, la 50kA. Această valoare privește curentul de impuls din aplicația de protecție la trăsnet; nu este curentul permanent admis pentru un circuit electric de alimentare. Clema îndeplinește cerințele VDE 0185-305, corespunzătoare IEC 62305, pentru utilizarea sa în instalația de protecție la trăsnet.

La pregătirea traseului, clasa N și diametrul conductorului răspund unor întrebări diferite. Prima privește încadrarea piesei pentru curentul de trăsnet, iar a doua stabilește dacă conductorul rotund poate fi prins. Grosimea tablei adaugă o a treia condiție de potrivire. Citirea împreună a acestor date permite identificarea completă a clemei 5317207 fără a transforma o singură valoare în criteriul unic de selecție.

Erori frecvente la alegerea unei cleme falț

Alegerea clemei falț numai după diametrul conductorului

Conductorul de 0.8–1cm poate corespunde piesei, dar falțul trebuie să se încadreze și în domeniul de prindere pentru tablă de cel mult 1cm. O alegere făcută doar după conductor poate lăsa clema nepotrivită pentru punctul de fixare.

Confundarea grosimii tablei cu dimensiunea conductorului

Ambele valori ajung la 1cm, însă descriu componente diferite. Pentru conductor se verifică diametrul rotund; pentru tablă se verifică grosimea admisă în zona falțului. Egalitatea valorilor maxime nu înseamnă că măsurătorile sunt interschimbabile.

Citirea valorii de 50kA ca sarcină permanentă

Clasa N la 50kA se referă la capacitatea la curentul de trăsnet. Ea nu descrie un curent nominal pentru alimentarea consumatorilor electrici. Clema se selectează în contextul traseului de protecție la trăsnet.

Întrebări frecvente despre clema falț OBO

Ce conductor poate fixa clema falț OBO 5317207?

Clema falț OBO 5317207 fixează un conductor rotund cu diametrul de 0.8–1cm. Potrivirea cu conductorul trebuie însoțită de potrivirea punctului de prindere pe falț.

În ce direcție poate trece conductorul prin OBO 270 8-10 FT?

Clema OBO 270 8-10 FT permite conducerea longitudinală sau transversală față de tablă. Direcția se alege după configurația traseului de pe suprafața fălțuită.

Care este grosimea maximă a tablei pentru clema 5317207?

Clema OBO 5317207 acceptă tablă cu grosimea de cel mult 1cm. Această limită privește zona de prindere pe falț, nu dimensiunile exterioare ale corpului piesei.

Din ce material este realizată clema OBO?

Varianta OBO 270 8-10 FT este din oțel zincat prin imersie. Corpul piesei are dimensiunile de 5.6cm lungime, 3cm lățime și 2.8cm înălțime.
