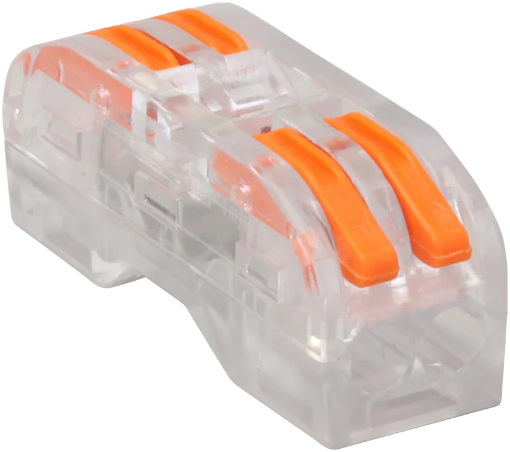

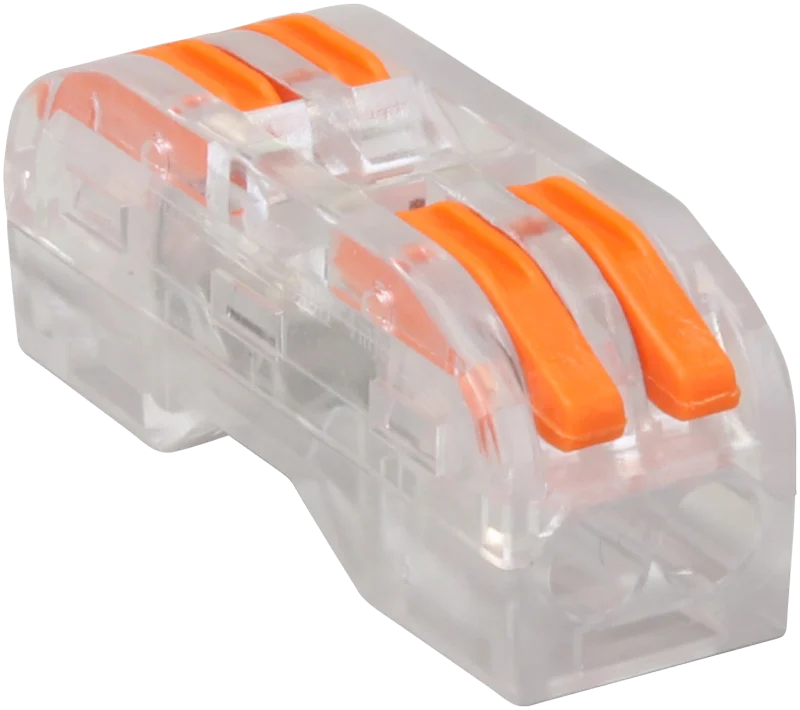

Clema legatura rapida TRACON OVOTT33 transparenta 3P 6 conexiuni 32A

Clema legătură rapidă TRACON OVOTT33 este un conector transparent, fără șurub, cu 3 poli și 6 puncte de racordare. Permite realizarea a trei legături separate, câte una pentru fiecare pol. Mecanismul cu arc poate fi redeschis, astfel că modelul este potrivit când conexiunile trebuie să rămână accesibile pentru modificări. Alegerea lui începe cu schema celor trei legături și cu tipul fiecărui conductor.

Trei legături separate în șase puncte de racordare

Clema legatura rapida TRACON OVOTT33 are câte două puncte de racordare pentru fiecare dintre cei trei poli. Această organizare permite reunirea a trei perechi de conductoare în același conector, păstrând legăturile separate. Este important să distingi între numărul de poli și numărul de locuri pentru conductoare: cele șase locuri nu formează o singură legătură comună.

Înainte de alegere, stabilește ce conductoare trebuie legate între ele în fiecare pereche. O clemă cu șase puncte de racordare este utilă numai dacă dispunerea ei în trei perechi corespunde schemei circuitului. Codul OVOTT33 identifică această configurație 3P și evită confuzia dintre numărul total de conductoare și numărul conexiunilor electrice separate.

Acces la conexiuni prin mecanismul care se deschide

Conductorii sunt fixați prin conexiuni cu arc, fără strângerea unor șuruburi. Mecanismul clemei poate fi deschis din nou când una dintre legături trebuie schimbată. Această posibilitate contează în lucrări unde traseele se modifică sau unde o conexiune trebuie refăcută: accesul la punctul de racordare face parte din construcția conectorului.

Corpul transparent oferă vizibilitate asupra poziției conductoarelor din clemă. Este un ajutor la observarea conexiunilor într-un ansamblu cu mai multe legături, dar verificarea vizuală nu înlocuiește identificarea corectă a perechilor de conductoare. Fiecare pol trebuie folosit potrivit schemei electrice, indiferent că toate cele șase locuri se află în aceeași carcasă.

Secțiuni admise pentru conductoare rigide și multifilare

Pentru conductoare rigide, secțiunea admisă este de 0.5–4 mm². Pentru conductoare multifilare fără manșon, intervalul este de 0.5–2.5 mm². Această diferență este esențială la capătul superior al intervalului: valoarea de 4 mm² din denumirea comercială nu se aplică automat tuturor tipurilor de conductoare.

Verifică fiecare conductor care intră în cele șase puncte de racordare. Dacă într-un ansamblu sunt folosite atât conductoare rigide, cât și multifilare fără manșon, limitele se aplică individual. Curentul nominal al conectorului este de 32A, iar tensiunea nominală este de 400V AC. Aceste valori se corelează cu circuitul; ele nu se înmulțesc cu cei trei poli sau cu numărul locurilor de racordare.

Dimensiuni pentru poziționarea conectorului

Clema are lungimea de 3.93cm, lățimea de 1.83cm și înălțimea de 1.45cm. Dimensiunile permit evaluarea locului necesar în zona conexiunilor. La poziționare, ține cont și de spațiul ocupat de conductoarele care ajung la conector, nu doar de conturul carcasei transparente.

Izolația este din policarbonat, iar elementele de conexiune sunt din cupru stanat. Pentru fixare pe șină există adaptorul OVOTT-A1, identificat separat în gama OVOTT; clema și adaptorul au coduri distincte. Gradul de protecție al conectorului este IP20, astfel că alegerea locului de utilizare trebuie făcută în contextul ansamblului electric în care va fi integrat.

Erori frecvente la alegerea clemei de legătură rapidă

Tratarea celor șase puncte ca o singură legătură

Clema de legătură rapidă OVOTT33 are 3 poli, cu câte două puncte de racordare pentru fiecare. Dacă schema cere o altă grupare a conductoarelor, simplul număr de șase locuri nu confirmă potrivirea conectorului.

Folosirea limitei de 4 mm² pentru conductor multifilar fără manșon

La acest tip de conductor, limita este de 2.5 mm². Intervalul până la 4 mm² se referă la conductorul rigid. Identifică tipul conductorului înainte de a selecta clema după secțiune.

Presupunerea că adaptorul pentru șină este parte a clemei

OVOTT-A1 este identificat printr-un cod separat. Dacă dispunerea ansamblului necesită fixarea pe șină, adaptorul trebuie luat în calcul distinct de conectorul OVOTT33.

Întrebări frecvente

Câte legături realizează clema de legătură rapidă OVOTT33?

Trei legături separate. Conectorul are 3 poli și 6 puncte de racordare, organizate în câte o pereche pentru fiecare pol.

Se pot modifica ulterior conexiunile?

Da, mecanismul clemei poate fi redeschis. Această caracteristică permite accesul la conductoare atunci când configurația unei legături trebuie schimbată.

Ce secțiune este admisă pentru conductor multifilar fără manșon?

Între 0.5 și 2.5 mm². Pentru conductorul rigid, intervalul admis este de 0.5–4 mm².

Poate fi fixată pe șină DIN?

Există adaptorul OVOTT-A1 pentru fixare pe șină. Acesta are cod separat și trebuie selectat distinct dacă este necesar în configurația ansamblului.
