Clema derivatie PE Tracon FLECU-25-16-2ZS verde-galben 2 intrari 2 iesiri

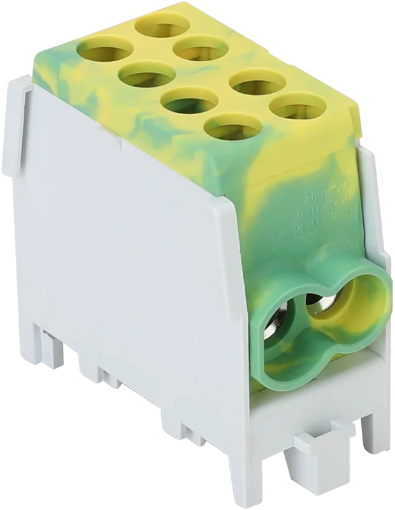

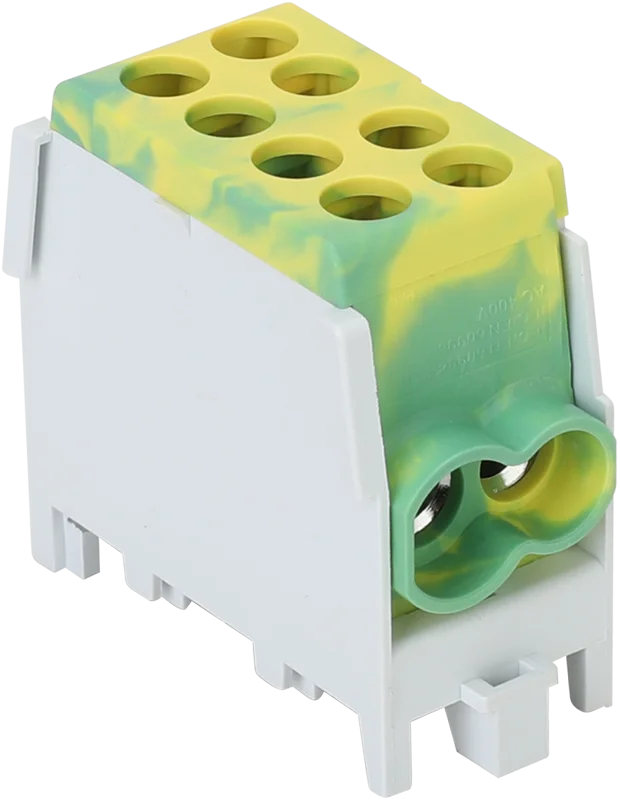

Clema derivație Tracon FLECU-25-16-2ZS este o bornă verde-galben cu fixare pe șină DIN, potrivită pentru organizarea conexiunilor conductoarelor de protecție PE în tablouri electrice. Are două poziții de intrare și două de ieșire. Culoarea facilitează identificarea conexiunilor PE, iar traseul și continuitatea acestora se realizează conform schemei instalației.

Două intrări și două ieșiri pentru conexiunile PE

Clema permite racordarea a două conductoare pe partea de intrare și a două pe partea de ieșire. Secțiunile admise nu sunt identice pe cele două părți, intrările acceptă conductoare între 2.5mm² și 25mm², iar ieșirile între 2.5mm² și 16mm². Această configurație este utilă când conductoarele de plecare au secțiuni mai mici decât cele racordate pe partea de alimentare a clemei.

Și tipul conductorului influențează limita maximă. Pentru conductoare rigide, fiecare intrare acceptă până la 25mm², iar fiecare ieșire până la 16mm². Pentru conductoare flexibile, limitele sunt de 16mm² la intrare și 10mm² la ieșire. Verifică secțiunea fiecărui conductor în raport cu poziția în care va fi conectat.

Materiale și spațiu necesar la montaj

Elementul de conexiune este din cupru cositorit, iar corpul izolator este din poliamidă 6.6. Clema este potrivită pentru conductoare din cupru sau aluminiu și poate primi conductoare rigide, multifilare ori flexibile, în limitele secțiunilor admise. Conexiunile se execută cu respectarea cerințelor instalației și a tipului de conductor folosit.

Montajul se face pe șină DIN de 35×7.5mm. Clema are lățimea de 21.3mm, adâncimea de 43.9mm și înălțimea de 40mm. La echiparea tabloului, ia în calcul și spațiul necesar introducerii și curbării conductoarelor; lățimea clemei reprezintă doar spațiul ocupat de aceasta pe șină.

Ce verifici înainte de alegere

Confirmă că ai nevoie de varianta verde-galben pentru conexiunile PE și că două ieșiri sunt suficiente pentru circuitul proiectat. Verifică separat secțiunile intrărilor și ieșirilor, mai ales dacă folosești conductoare flexibile. Fixarea mecanică pe șină nu trebuie considerată, prin ea însăși, o conexiune electrică de protecție: racordarea conductoarelor PE se face la bornele prevăzute și se verifică în ansamblul instalației.

Curentul nominal înscris pentru clemă este de 101A. Tensiunea nominală de utilizare a gamei este de 400V AC, iar tensiunea nominală de izolație Ui este de 1000V. Gradul de protecție al clemei este IP20. Aceste valori caracterizează componenta și nu înlocuiesc verificarea dimensionării și continuității conductorului de protecție în instalația concretă.

Erori frecvente

• Folosirea limitei de 25mm² pentru ieșiri, deși aceasta se aplică intrărilor cu conductoare rigide.
• Presupunerea că un conductor flexibil de 16mm² încape în ieșire; limita pentru ieșirea flexibilă este de 10mm².
• Considerarea fixării pe șină drept dovadă a continuității conexiunii PE.
• Alegerea variantei cu două ieșiri când schema necesită mai multe puncte de plecare.

Întrebări frecvente

Câte poziții de conectare are?

Are două intrări și două ieșiri. Secțiunile maxime diferă între cele două părți.

Acceptă conductoare flexibile?

Da. Pentru conductoare flexibile, secțiunea maximă este de 16mm² la intrare și 10mm² la ieșire.

Este suficientă fixarea pe șină pentru legătura PE?

Nu presupune acest lucru. Conductoarele de protecție se racordează la bornele clemei, iar continuitatea conexiunilor se verifică potrivit schemei instalației.
