Clema derivatie sina DIN TRACON FLECU-25-16-2 gri 2 intrari 2 iesiri

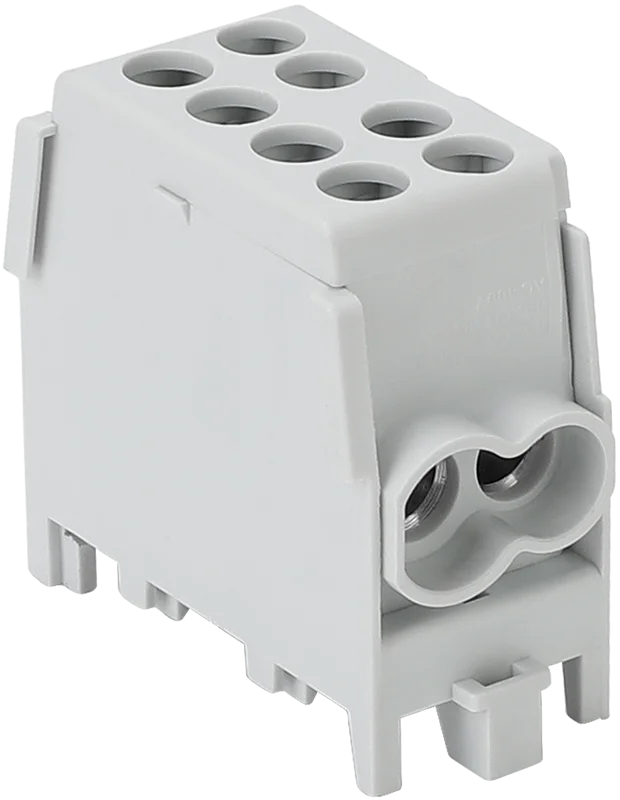

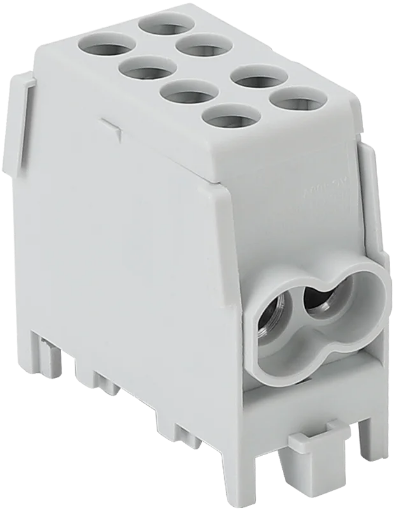

Clema derivație șină DIN TRACON FLECU-25-16-2 este un bloc gri cu două intrări și două ieșiri, destinat organizării unei conexiuni de distribuție într-un tablou electric. Se fixează pe șina de montaj și permite alegerea separată a conductorilor de alimentare și a celor de la ieșire. Curentul nominal este de 101 A.

Două intrări și două ieșiri pentru distribuția conductorilor

Configurația FLECU-25-16-2 oferă patru puncte de conectare: două pe latura de alimentare și două pe latura de derivație. Această împărțire este importantă la alegere, deoarece secțiunile admise diferă între cele două laturi. Poți identifica dinainte unde va ajunge fiecare conductor, fără să tratezi toate cele patru puncte ca borne cu aceeași capacitate.

Clema este potrivită atunci când configurația circuitului cere o conexiune de distribuție cu două poziții de intrare și două de ieșire. Cele patru puncte aparțin aceluiași bloc de distribuție; numărul lor nu înseamnă patru circuite independente și nici multiplicarea curentului nominal. Pentru alegerea produsului contează schema conexiunii, secțiunile conductorilor și spațiul disponibil în tablou.

Secțiuni diferite pe latura de alimentare și pe latura de derivație

La cele două intrări, fiecare poziție acceptă un conductor rigid de până la 25 mm² sau unul flexibil de până la 16 mm². La cele două ieșiri, limita este de 16 mm² pentru conductorul rigid și de 10 mm² pentru cel flexibil. Aceste valori trebuie urmărite pentru latura corespunzătoare: o secțiune admisă la intrare nu devine automat admisă și la ieșire.

Clema acceptă conductoare din cupru sau aluminiu. Înainte de comandă, verifică materialul și construcția conductorului împreună cu secțiunea lui. Indicația generală de 2,5–25 mm² identifică gama de secțiuni a produsului, dar nu descrie singură limita fiecărei poziții. Pentru această variantă, diferența dintre intrare și ieșire este decisivă.

Montaj pe șină și spațiu ocupat în tablou

Clema derivatie sina DIN TRACON  FLECU-25-16-2 se fixează pe șină de montaj DIN de 3.5 × 0.75 cm. Corpul are 2.13 cm lățime, 4.39 cm lungime și 4 cm înălțime. Lățimea ajută la planificarea spațiului ocupat de clemă pe șină, iar celelalte dimensiuni contează pentru amplasarea conductorilor și accesul la punctele de conectare.

Carcasa gri permite integrarea clemei într-un ansamblu de borne organizat pe șină. Culoarea identifică varianta comandată, în timp ce destinația fiecărui conductor se stabilește prin schema tabloului. La planificare, ia în calcul locul necesar intrărilor și ieșirilor, nu doar dimensiunile corpului fără conductori.

Potrivirea clemei cu circuitul

Modelul are conexiuni cu șurub: două M6 pe latura de alimentare și două M5 pe latura de derivație. Curentul nominal de 101 A caracterizează clema ca ansamblu. Verifică această valoare împreună cu conductorii și cu cerințele circuitului, fără să o atribui separat fiecărei ieșiri.

Tensiunea nominală de izolație este de 1000 V. Aceasta este o caracteristică distinctă de curentul nominal și nu stabilește singură potrivirea pentru un anumit circuit. Pentru selectarea clemei, punctul de plecare rămâne configurația cu două intrări și două ieșiri, urmată de tipul și secțiunea fiecărui conductor.

Erori frecvente la alegerea clemei de derivație

• Aplicarea limitei de la intrare și la ieșire. Un conductor rigid de 25 mm² este admis la intrare, dar ieșirea pentru conductor rigid este limitată la 16 mm².
• Omiterea diferenței dintre conductorul rigid și cel flexibil. La ieșire, limita pentru flexibil este de 10 mm², nu de 16 mm².
• Interpretarea celor patru conexiuni drept patru circuite independente. FLECU-25-16-2 este o clemă de distribuție cu două intrări și două ieșiri; legăturile se stabilesc potrivit schemei circuitului.
• Calcularea spațiului doar după lățimea de 2.13 cm. Verifică și lungimea de 4.39 cm, înălțimea de 4 cm și accesul necesar conductorilor.

Întrebări frecvente despre FLECU-25-16-2

Câte intrări și ieșiri are clema de derivație FLECU-25-16-2?

Are două intrări și două ieșiri. Secțiunea maximă trebuie verificată separat pentru fiecare dintre cele două laturi.

Pot conecta un conductor flexibil de 16 mm² la ieșire?

Nu la latura de ieșire a acestei variante. Limita pentru conductor flexibil este de 16 mm² la intrare și de 10 mm² la ieșire.

Este potrivită pentru conductoare din aluminiu?

Da, modelul acceptă conductoare din aluminiu sau cupru. Verifică și secțiunea admisă la poziția de intrare ori ieșire folosită.

Ce lățime ocupă pe șină?

Corpul are 2.13 cm lățime. Pentru amplasarea completă în tablou, ia în calcul și traseul conductorilor conectați.
