Clema derivatie sina DIN TRACON FLECU-25-16-4B maro 2 intrari 6 iesiri

Clema derivație pe șină DIN TRACON FLECU-25-16-4B este un bloc de distribuție maro, cu 2 intrări și 6 ieșiri, pentru ramificarea conductoarelor într-un tablou electric. Reunește punctele de conexiune într-o componentă care se fixează pe șină și acceptă conductoare din cupru sau aluminiu. Varianta se alege după numărul de racorduri necesare, secțiunea conductoarelor și tipul lor rigid sau flexibil.

Șase ieșiri pentru distribuția circuitului

Cele două intrări și șase ieșiri permit organizarea ramificațiilor dintr-un punct de distribuție. Această dispunere este utilă când mai multe conductoare trebuie conectate în același ansamblu, iar spațiul tabloului trebuie planificat în jurul unui număr clar de borne. Numără separat conductoarele care ajung la clemă și pe cele care pleacă din ea: o poziție liberă pe șină nu compensează lipsa unei ieșiri necesare.

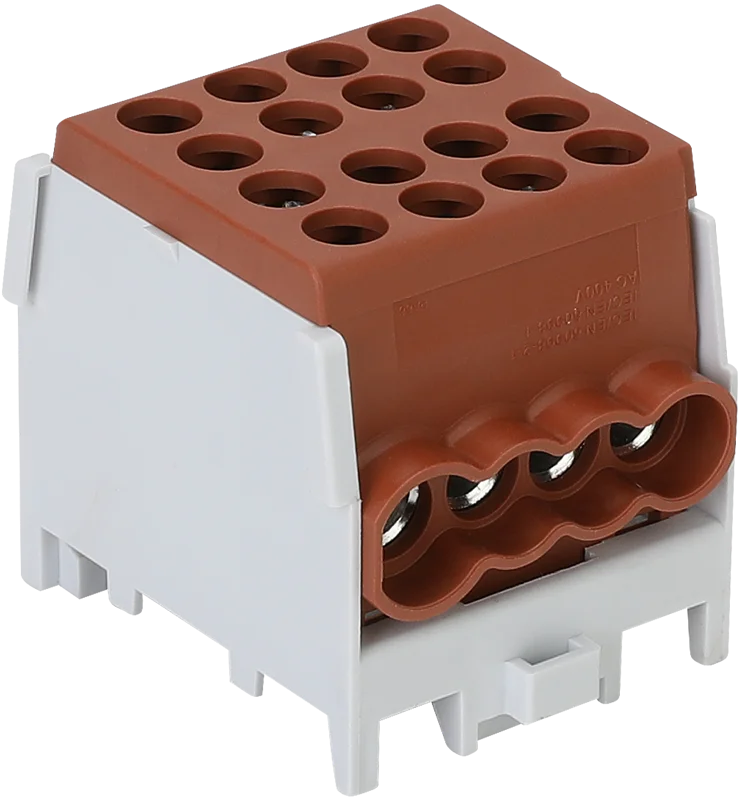

Clema derivatie pe sina DIN TRACON FLECU-25-16-4B este varianta maro. Culoarea oferă un reper vizual pentru identificarea componentei în tablou, însă rolul electric al conductorului se stabilește prin schema instalației, nu prin culoarea clemei luată separat. Codul complet, inclusiv litera B, identifică varianta care trebuie aleasă și pentru eventuale completări ale ansamblului.

Secțiunea potrivită pentru fiecare bornă

La cele două intrări pot fi conectate conductoare rigide de până la 25 mm² sau flexibile de până la 16 mm². La cele șase ieșiri, limita este de 16 mm² pentru conductoare rigide și de 10 mm² pentru conductoare flexibile. Diferența dintre intrări și ieșiri este decisivă: secțiunea maximă acceptată la intrare nu se aplică automat unei ramificații de ieșire.

Clema acceptă conductoare din cupru și aluminiu. Verifică însă fiecare conductor după două criterii distincte: materialul și construcția rigidă sau flexibilă. De exemplu, o ieșire pentru conductor flexibil se evaluează după limita de 10 mm², chiar dacă limita ieșirii pentru conductor rigid este de 16 mm². Această verificare ajută la alegerea bornelor potrivite pentru toate ramificațiile planificate.

Curentul nominal este de 101A pentru clemă. Cele șase ieșiri reprezintă posibilități de racordare, nu șase valori nominale de 101A care se adună. Dimensionarea circuitului trebuie să țină cont de componenta de distribuție împreună cu conductoarele și celelalte aparate din tablou.

Fixare pe șină DIN și identificare în tablou

Clema este prevăzută pentru șină de montaj de 3.5 × 0.75cm. Corpul are lățimea de 3.65cm, lungimea de 4.39cm și înălțimea de 4cm. La evaluarea spațiului disponibil, ia în calcul atât aceste dimensiuni, cât și locul necesar conductoarelor la cele două intrări și cele șase ieșiri. Culoarea maro ajută la recunoașterea rapidă a variantei după ce componentele sunt așezate pe șină.

Gradul de protecție al clemei este IP20. Alegerea locului în tablou trebuie făcută pentru întregul ansamblu și condițiile lui de utilizare. Pentru produs sunt indicate distinct tensiunea de lucru de 400V AC și tensiunea nominală de izolație de 1000V; acestea nu sunt valori interschimbabile. Când compari componenta cu cerințele circuitului, folosește parametrul corespunzător fiecărei verificări.

Erori frecvente la alegerea clemei de derivație

Citirea codului clemei de derivație ca număr de poli

Cifra 4 din FLECU-25-16-4B nu indică patru poli independenți. Configurația relevantă este cea cu 2 intrări și 6 ieșiri. Verifică schema circuitului și numărul conexiunilor necesare, nu doar terminația codului.

Folosirea limitei de intrare pentru conductoarele de ieșire

Un conductor rigid de 25 mm² se încadrează în limita unei intrări, dar depășește limita de 16 mm² a unei ieșiri. Pentru conductoarele flexibile, limitele sunt de 16 mm² la intrare și 10 mm² la ieșire.

Interpretarea culorii maro drept confirmare a schemei

Culoarea face varianta ușor de identificat, însă nu stabilește singură rolul electric al conexiunii. Verifică destinația fiecărui conductor în schema tabloului și selectează clema pentru configurația respectivă.

Întrebări frecvente

Câte conexiuni are clema de derivație FLECU-25-16-4B?

Are 2 intrări și 6 ieșiri. Pentru fiecare poziție trebuie respectată limita de secțiune corespunzătoare conductorului rigid sau flexibil.

Ce secțiune poate avea un conductor flexibil la ieșire?

Maximum 10 mm². Limita de 16 mm² la ieșire se referă la conductorul rigid, nu la cel flexibil.

Acceptă conductoare din aluminiu?

Da, acceptă conductoare din aluminiu și din cupru. Materialul acceptat nu schimbă numărul de borne sau limitele de secțiune indicate pentru intrări și ieșiri.

Ce diferențiază varianta FLECU-25-16-4B?

Carcasa este maro. Codul complet identifică această variantă, iar alegerea ei trebuie corelată cu schema și organizarea componentelor din tablou.
