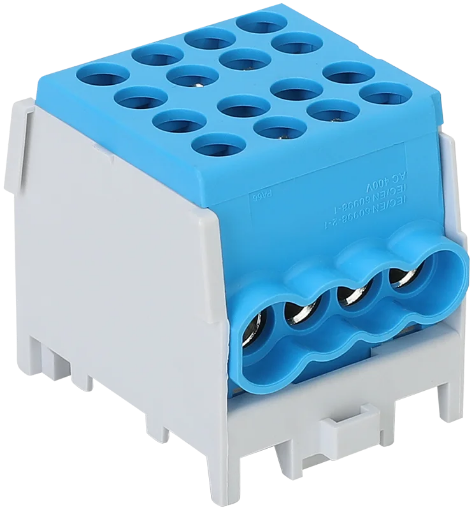

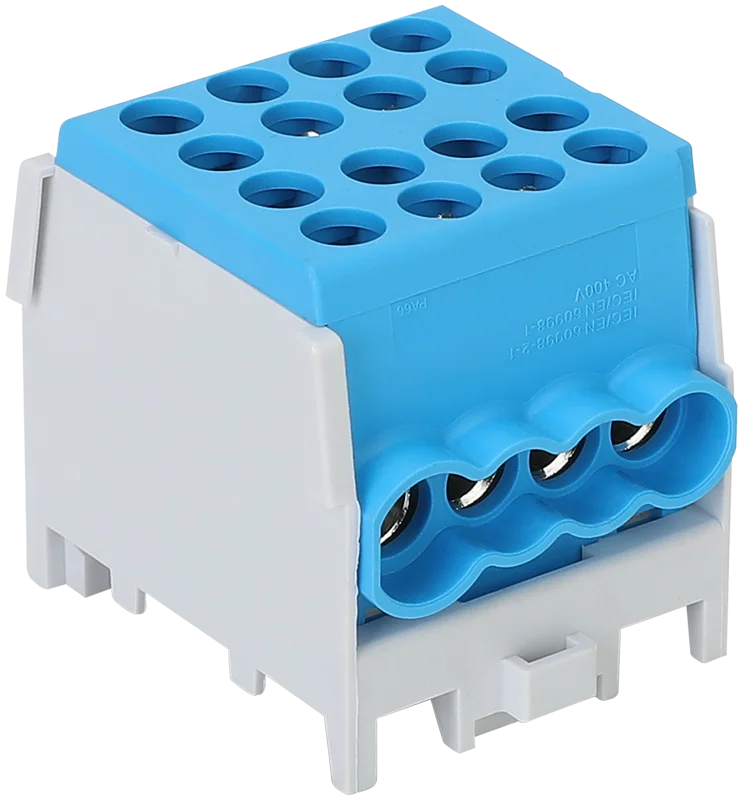

Clema derivatie sina DIN TRACON FLECU-25-16-4K albastra 2 intrari 6 iesiri

Clema derivație șină DIN TRACON FLECU-25-16-4K este un bloc de distribuție albastru, cu 2 intrări și 6 ieșiri, pentru ramificarea conductoarelor într-un tablou electric. Acceptă conductoare din cupru sau aluminiu și permite reunirea conexiunilor într-o componentă fixată pe șină. Potrivirea se stabilește după numărul racordurilor, secțiunea fiecărui conductor și construcția lui rigidă sau flexibilă.

Două intrări și șase ieșiri într-un punct de distribuție

Configurația FLECU-25-16-4K permite conectarea conductoarelor de alimentare la cele două intrări și realizarea a până la șase racorduri pe partea de derivație. Pentru un tablou cu mai multe ramificații, această dispunere oferă un număr clar de poziții de conexiune într-un singur bloc. Înainte de alegere, numără conductorii care trebuie conectați pe fiecare parte; numărul total de borne nu arată câte ieșiri sunt disponibile.

Clema este albastră, ceea ce ajută la recunoașterea variantei în ansamblul de aparataj. Culoarea identifică produsul comandat, însă destinația electrică a fiecărui conductor trebuie stabilită prin schema instalației. Codul complet FLECU-25-16-4K este reperul pentru selectarea acestei variante.

Secțiuni admise pe fiecare parte a clemei

Cele două intrări acceptă conductoare rigide de până la 25 mm² sau conductoare flexibile de până la 16 mm². Cele șase ieșiri acceptă conductoare rigide de până la 16 mm² sau conductoare flexibile de până la 10 mm². Limitele nu sunt identice între alimentare și derivație: un conductor care se potrivește la intrare poate depăși secțiunea admisă la ieșire.

Materialul conductorului poate fi cupru sau aluminiu. Această compatibilitate trebuie verificată împreună cu secțiunea și cu tipul conductorului, nu în locul lor. De pildă, pentru o ieșire cu conductor flexibil se folosește limita de 10 mm², indiferent că alegerea se face pentru cupru sau aluminiu. Verificarea separată a fiecărei ramificații este utilă mai ales când conductoarele din tablou nu au toate aceeași secțiune.

Curentul nominal al clemei este de 101A. Cele șase ieșiri oferă puncte de distribuție, nu câte un curent nominal separat de 101A pentru fiecare ramură. La selectarea componentelor tabloului, valoarea clemei se corelează cu circuitul, conductoarele și aparatele conectate.

Fixare și spațiu pentru conexiuni în tablou

Clema derivatie sina DIN TRACON FLECU-25-16-4K este prevăzută pentru șină de montaj de 3.5 × 0.75cm. Corpul are lățimea de 3.65cm, adâncimea de 4.39cm și înălțimea de 4cm. Când planifici amplasarea, verifică aceste dimensiuni împreună cu traseul conductoarelor care ajung la cele două intrări și pleacă din cele șase ieșiri. Spațiul ocupat de corp nu reprezintă singur întregul spațiu necesar conexiunilor.

Gradul de protecție al clemei este IP20. Elementul de legătură este din cupru stanat, iar izolația este din poliamidă 6.6. Pentru alegerea în raport cu tensiunea instalației, distinge între tensiunea de lucru de 400V AC și tensiunea nominală de izolație de 1000V. Sunt parametri cu semnificații diferite și nu trebuie considerați echivalenți.

Erori frecvente la alegerea clemei de derivație

Alegerea clemei de derivație doar după secțiunea de 25 mm²

Valoarea de 25 mm² se aplică intrărilor pentru conductoare rigide. O ieșire acceptă până la 16 mm² pentru conductor rigid sau 10 mm² pentru conductor flexibil. Verifică partea clemei pe care va fi conectat fiecare conductor.

Confundarea celor șase ieșiri cu șase poli

Produsul are șase poziții de ieșire pentru ramificare. Acestea nu trebuie interpretate ca șase circuite separate electric doar pentru că au borne distincte. Alegerea se face după schema conexiunilor din tablou.

Folosirea culorii ca unic criteriu de selecție

Carcasa albastră ajută la identificarea variantei, dar nu confirmă singură potrivirea cu circuitul. Verifică numărul de intrări și ieșiri, tipul conductoarelor, secțiunile și curentul nominal.

Întrebări frecvente

Câte intrări și ieșiri are clema de derivație FLECU-25-16-4K?

Are 2 intrări și 6 ieșiri. Limitele de secțiune diferă între cele două părți ale clemei, așa că fiecare conductor trebuie asociat cu borna potrivită.

Care este secțiunea maximă pentru un conductor flexibil la ieșire?

Este de 10 mm². Valoarea de 16 mm² pentru ieșire se aplică unui conductor rigid; la intrare, conductorul flexibil poate avea până la 16 mm².

Se pot conecta conductoare din aluminiu?

Da, sunt acceptate conductoare din aluminiu și din cupru. Materialul nu schimbă limitele indicate pentru intrări, ieșiri și construcția rigidă sau flexibilă.

Ce dimensiune are clema albastră pe șină?

Corpul are lățimea de 3.65cm, adâncimea de 4.39cm și înălțimea de 4cm. Este prevăzut pentru șină de 3.5 × 0.75cm; la amplasare trebuie rezervat și loc pentru conductoarele racordate.
