Clema derivatie sina DIN TRACON FLECU-25-16-4ZS verde-galben 2 intrari 6 iesiri

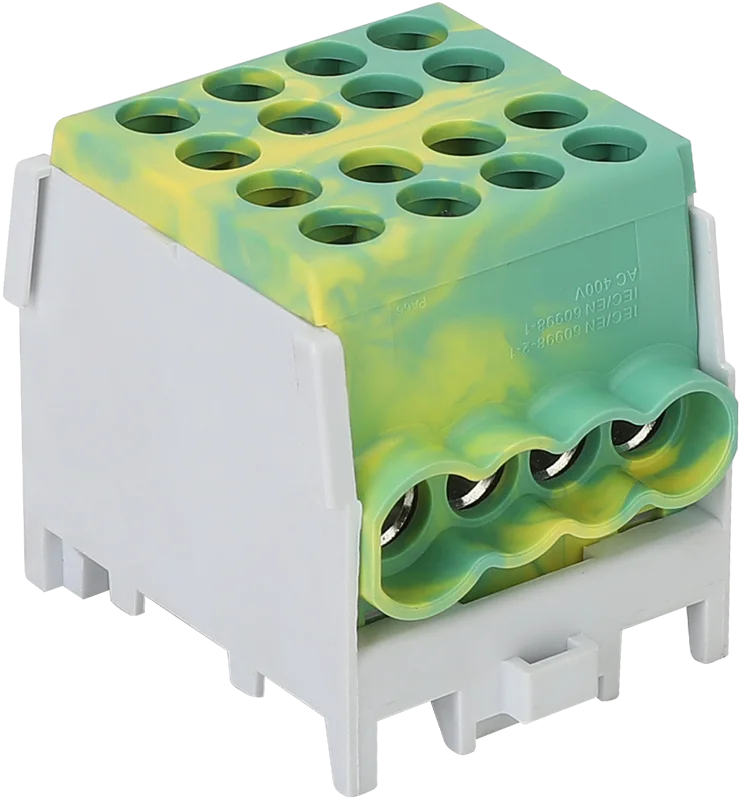

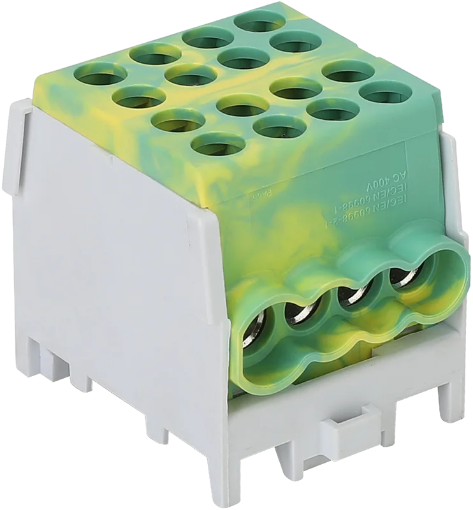

Clema derivație pe șină DIN TRACON FLECU-25-16-4ZS este un bloc de distribuție verde-galben cu 2 intrări și 6 ieșiri, destinat organizării conexiunilor conductorilor de protecție în tablou. Se fixează pe șină de montaj și acceptă conductoare din cupru sau aluminiu. Alegerea ei depinde de numărul ramificațiilor și de secțiunea admisă la fiecare bornă, diferită pentru conductoarele rigide și cele flexibile.

Conexiuni de protecție grupate în șase ieșiri

Varianta verde-galbenă oferă un reper vizual pentru identificarea grupului de conexiuni în tablou. Cele două intrări și șase ieșiri permit reunirea mai multor ramificații într-o singură componentă. Numără conexiunile necesare înainte de alegere: cele opt borne nu sunt opt ieșiri, iar cifra 4 din codul produsului nu indică patru poli independenți.

Clema realizează legătura conductoarelor introduse în bornele sale. Fixarea pe șina DIN stabilește poziția componentei în tablou; nu trebuie presupus că simpla prindere pe șină realizează și conexiunea electrică dorită. Pentru distribuția conductorilor de protecție, fiecare traseu trebuie prevăzut în schema ansamblului și asociat unei borne disponibile.

Limite de secțiune pentru intrări și ieșiri

La cele două intrări sunt admise conductoare rigide de până la 25 mm² sau flexibile de până la 16 mm². La cele șase ieșiri sunt admise conductoare rigide de până la 16 mm² sau flexibile de până la 10 mm². Această diferență este criteriul tehnic principal când conductorul care ajunge la clemă are o secțiune mai mare decât ramificațiile care pleacă din ea.

Produsul acceptă conductoare din cupru și din aluminiu. Compatibilitatea cu materialul nu elimină verificarea construcției conductorului: limita pentru un conductor flexibil nu este aceeași cu limita pentru unul rigid. Dacă ramificațiile au secțiuni diferite, verifică fiecare ieșire după conductorul care va fi racordat acolo, nu după cea mai mare valoare înscrisă în familia produsului.

Curentul nominal al clemei este de 101A. Această valoare aparține componentei de distribuție; nu se repetă ca valoare independentă pentru fiecare dintre cele șase ieșiri. Parametrii conductoarelor și ai ansamblului electric trebuie corelați cu rolul pe care îl are clema în schema tabloului.

Poziționare pe șina DIN în tablou

Clema derivatie pe sina DIN TRACON FLECU-25-16-4ZS este prevăzută pentru șină de montaj de 3.5 × 0.75cm. Corpul are lățimea de 3.65cm, adâncimea de 4.39cm și înălțimea de 4cm. Dimensiunile ajută la rezervarea locului pe șină, dar trebuie luat în calcul și spațiul prin care conductoarele ajung la intrări și se distribuie către cele șase ieșiri.

Elementul de legătură este din cupru stanat, izolația este din poliamidă 6.6, iar gradul de protecție este IP20. Pentru potrivirea electrică, tensiunea de lucru de 400V AC și tensiunea nominală de izolație de 1000V se citesc ca parametri diferiți. Valoarea izolației nu trebuie folosită drept substitut pentru tensiunea de lucru la selectarea componentei.

Erori frecvente la alegerea clemei de derivație verde-galbene

Atribuirea limitei de 25 mm² fiecărei ieșiri

La clema de derivație FLECU-25-16-4ZS, această limită privește intrările pentru conductoare rigide. Ieșirile acceptă maximum 16 mm² pentru conductoare rigide și 10 mm² pentru conductoare flexibile. Verifică separat secțiunea fiecărei ramificații.

Confundarea șinei de montaj cu o bornă de conexiune

Șina DIN susține componenta. Conductoarele care trebuie legate electric se racordează prin bornele clemei, în configurația prevăzută pentru tablou; poziționarea pe șină nu înlocuiește acele conexiuni.

Alegerea după culoare fără verificarea bornelor

Verde-galben identifică varianta, dar nu spune câte ramificații sunt necesare în instalația concretă și nici ce secțiune are fiecare conductor. Confirmă cele 2 intrări, cele 6 ieșiri și limitele aferente înainte de comandă.

Întrebări frecvente

Câte intrări și ieșiri are clema de derivație FLECU-25-16-4ZS?

Are 2 intrări și 6 ieșiri. Acestea sunt puncte de racordare ale blocului de distribuție, iar secțiunea admisă diferă între partea de intrare și cea de ieșire.

Ce secțiune este admisă la ieșire pentru un conductor flexibil?

Maximum 10 mm². Pentru un conductor rigid, limita unei ieșiri este de 16 mm²; alegerea se face după construcția conductorului folosit.

Se poate folosi cu conductoare din aluminiu?

Da, acceptă atât aluminiu, cât și cupru. Pentru fiecare material rămân relevante numărul de borne și limitele de secțiune pentru conductoare rigide sau flexibile.

Montarea pe șina DIN asigură legătura electrică a conductoarelor?

Nu, șina asigură fixarea clemei. Conexiunile electrice se realizează prin bornele produsului, conform configurației prevăzute pentru ansamblul din tablou.
