Clema derivatie sina TRACON FLEAL-50/2 gri 1P 2 intrari 2 iesiri 160A

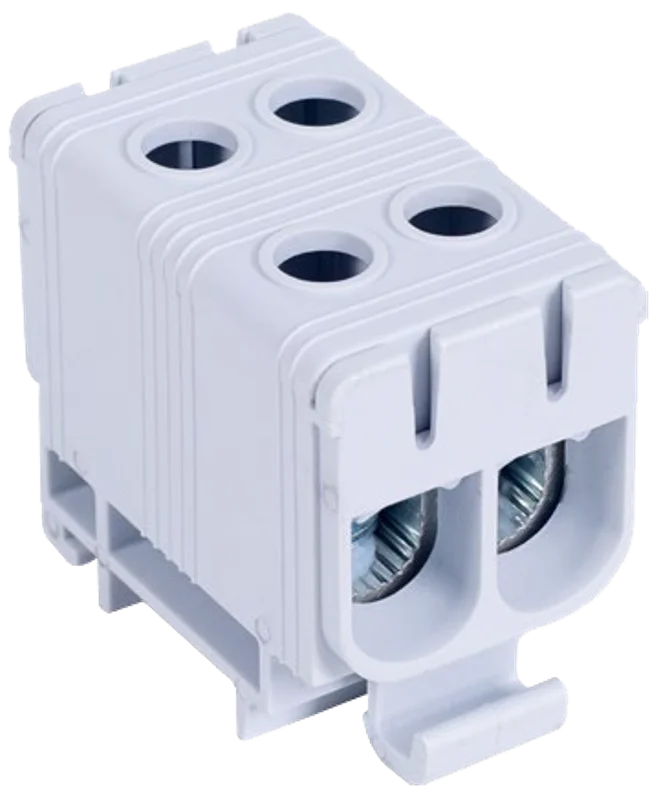

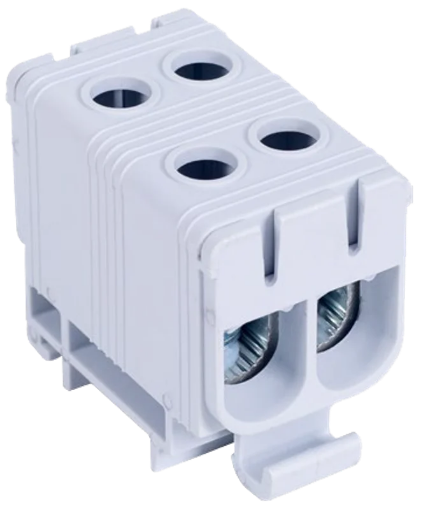

Clema derivație șină TRACON FLEAL-50/2 este un bloc gri cu un singur pol, două intrări și două ieșiri, pentru distribuția conductorilor într-un tablou electric. Cele patru poziții de conectare sunt împărțite între latura de alimentare și latura de derivație. Modelul se fixează pe șină DIN și are curent nominal de 160 A.

Patru conexiuni organizate pe un singur pol

Clema derivatie sina TRACON FLEAL-50/2 oferă două puncte de conectare la intrare și două la ieșire. Configurația este utilă când schema tabloului cere gruparea conductorilor aceluiași pol într-un bloc de derivație. Pozițiile se pot identifica după latura pe care sunt amplasate, ceea ce ajută la planificarea traseului conductorilor înainte de montaj.

Cifra 2 din cod descrie numărul pozițiilor de pe fiecare latură, nu numărul de poli. Clema este 1P: cele patru puncte nu sunt patru circuite independente. Această distincție contează dacă în tablou sunt necesare legături pentru conductori cu funcții electrice diferite. Alegerea se face după schema circuitului, nu doar după numărul total de borne vizibile.

Secțiuni admise la intrări și ieșiri

Fiecare intrare acceptă un conductor rigid de până la 50 mm² sau un conductor flexibil de până la 35 mm². Aceleași limite sunt valabile pentru fiecare ieșire. Astfel, poți verifica separat toți conductorii prevăzuți pentru cele patru puncte, fără să presupui că valoarea de 50 mm² se aplică și celor flexibili.

Modelul este potrivit pentru conductoare din cupru sau aluminiu. La selectare, urmărește materialul, tipul și secțiunea fiecărui conductor. Denumirea comercială indică dimensiunea variantei, dar potrivirea fiecărei legături depinde de conductorul folosit efectiv. Dacă într-un tablou sunt prezente mai multe tipuri de conductoare, verificarea se face pentru fiecare poziție planificată.

Montaj pe șină și acces la conexiuni

Clema se fixează pe șină DIN de 3.5 × 0.75 cm. Corpul măsoară 3.11 cm în lățime, 5.1 cm în lungime și 4.37 cm în înălțime. Lățimea ajută la rezervarea locului pe șină; lungimea și înălțimea sunt relevante pentru spațiul din jurul clemei și pentru traseul conductorilor.

Cele patru puncte de conectare folosesc șuruburi M5. La organizarea tabloului, verifică accesul la punctele de pe ambele laturi și locul în care vor fi conduse cablurile. Dimensiunile corpului nu includ spațiul ocupat de conductori după conectare. Culoarea gri identifică varianta FLEAL-50/2, în timp ce rolul electric al conexiunii este stabilit de schema instalației.

Alegerea variantei pentru circuitul de distribuție

Curentul nominal al clemei este de 160 A. Această valoare aparține ansamblului și nu se înmulțește cu cele două ieșiri. Pentru potrivirea cu circuitul, verifică împreună curentul, secțiunile conductorilor și configurația cu două intrări și două ieșiri. Numărul pozițiilor disponibil este util doar dacă fiecare conductor necesar are locul corespunzător în schema de conectare.

Caracteristicile de tensiune ale modelului sunt de până la 1000 V AC și 1500 V DC. Verifică aceste valori în contextul instalației, alături de tipul și secțiunea conductorilor. FLEAL-50/2 rămâne o clemă cu un singur pol, chiar dacă oferă patru puncte de conectare.

Erori frecvente la alegerea clemei de derivație

• Interpretarea celor două intrări ca doi poli. FLEAL-50/2 este 1P; pozițiile sale aparțin unui singur pol și trebuie folosite potrivit schemei circuitului.
• Alegerea conductorului flexibil după limita pentru cel rigid. Valoarea maximă este de 35 mm² pentru conductor flexibil și de 50 mm² pentru conductor rigid.
• Considerarea fiecărei ieșiri drept conexiune de 160 A separată. Curentul nominal de 160 A caracterizează clema ca ansamblu.
• Verificarea doar a lățimii pe șină. Pe lângă cei 3.11 cm ocupați de corp în lățime, este necesar spațiu pentru intrarea conductorilor și accesul la șuruburi.

Întrebări frecvente despre TRACON FLEAL-50/2

Câte intrări și ieșiri are clema de derivație FLEAL-50/2?

Are două intrări și două ieșiri. Cele patru puncte de conectare sunt organizate pe un singur pol.

Poate fi folosită cu conductoare din aluminiu?

Da, modelul este potrivit pentru aluminiu sau cupru. Verifică separat dacă secțiunea conductorului rigid ori flexibil se încadrează în limita admisă.

Care este secțiunea maximă pentru conductor flexibil?

Este de 35 mm² la fiecare poziție. Limita de 50 mm² se referă la conductoarele rigide.

Ce spațiu ocupă clema pe șină?

Corpul are 3.11 cm lățime. La planificarea tabloului trebuie prevăzut și spațiu pentru conductoarele conectate pe ambele laturi.
